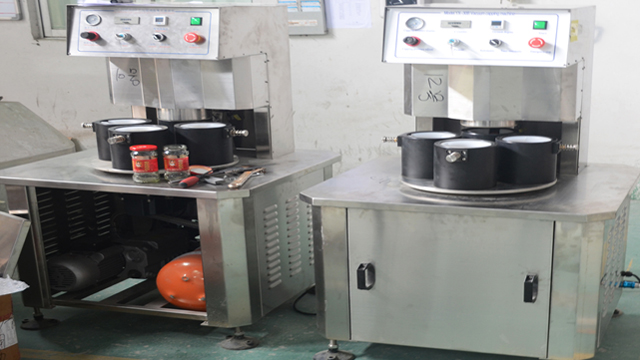

Poolautomaatne vaakumklaaspurkide korkimismasin metallkorkide sulgemiseks

• Mudel: VK-SVC Vaakumkorkimismasin
• Toide: AC220V/50-60Hz
• Piiramiskiirus: 1200-1500 bph
• Võimsus: ≤1,3KW (kaasa arvatud vaakumpump)
• Korgi läbimõõt: Φ30-Φ85mm, Φ85-Φ110mm
• Pudeli kõrgus: 50-180mm, 120-250mm
• Pudeli läbimõõt: Φ30-Φ80mm, Φ80-Φ150mm
• Vaakumi piiraste: -0,08 Mpa
• Katte torsioon: 5-25 N.M
• Õhukulu: 0,5m3/0,7Mpa

See seeria korkimismasin on aastatepikkuse tootmiskogemusega ise uuritud ja toodetud; on kodumaine originaallooming, see kasutab vaakumiks vaakumpumpa, saadaval on kõrge vaakumaste, korgi pöördemomenti ja vaakumi taset saab nõudmisel seadistada, mis sobib korgimiseks mitmesuguste erineva kuju ja suurusega pudelitega, on tugev ühilduvus ja hõlpsasti reguleeritav.

Peamised pneumaatilised ja elektrilised komponendid on pärit maailmakuulsatelt kaubamärkidelt, stabiilse ja usaldusväärse jõudlusega.

Laialdaselt kasutatav plekkkorgiga klaaspudelites toidu, konservide, jookide, maitseainete, tervishoiutoodete ja muudes tööstusharudes.

Tehniline parameeter

• Mudel: VK-SVC Vaakumkorkimismasin
• Toide: AC220V/50-60Hz
• Piiramiskiirus: 1200-1500 bph
• Võimsus: ≤1,3KW (kaasa arvatud vaakumpump)
• Korgi läbimõõt: Φ30-Φ85mm, Φ85-Φ110mm
• Pudeli kõrgus: 50-180mm, 120-250mm
• Pudeli läbimõõt: Φ30-Φ80mm, Φ80-Φ150mm
• Vaakumi piiraste: -0,08 Mpa
• Katte torsioon: 5-25 N.M
• Õhukulu: 0,5m3/0,7Mpa

Poolautomaatse vaakumkatte masina kasutusjuhend

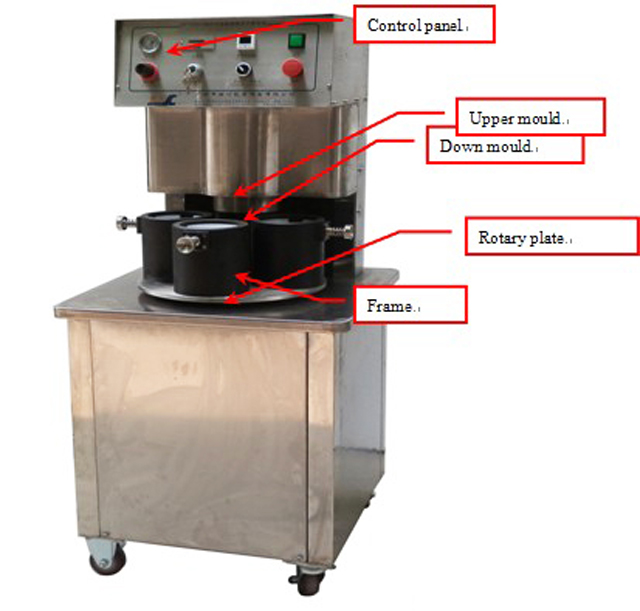

Struktuur ja tööpõhimõtted

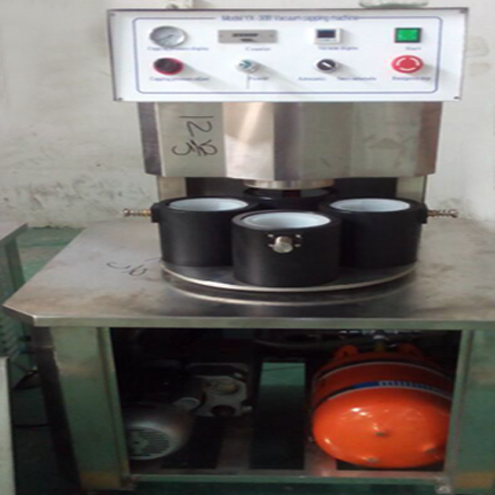

Pilt 1: Vaakumkorkimismasin

Tööpõhimõtted ja funktsioonid

See masin koosneb masina raamist, ülemisest vormimisvormist, pöörlevast asendisüsteemist, kattekonstruktsioonist, vaakumsüsteemist, elektri- ja rõhujuhtimissüsteemist.

Töötamine: asetage korkidega klaas sulevormi, seejärel asetage sulevorm käsitsi korgipea keskele. Seejärel sulgeb masin automaatselt vaakumiga.

Sellel masinal on järgmised funktsioonid:

Kui asetate allavormi kattepea keskele, sulgeb masin automaatselt vaakumiga;

Madalaim vaakumi seadistusfunktsioon: kui masin ei suuda saavutada vaakummäära, nagu varem seadistatud, ei tööta masin järgmise protseduuri jaoks;

Pöördemomendi sulgemisfunktsioon: sulgemispead liigutatakse õhusilindriga ja seda saab rõhu abil reguleerida;

Peamine struktuur ja komponendid:

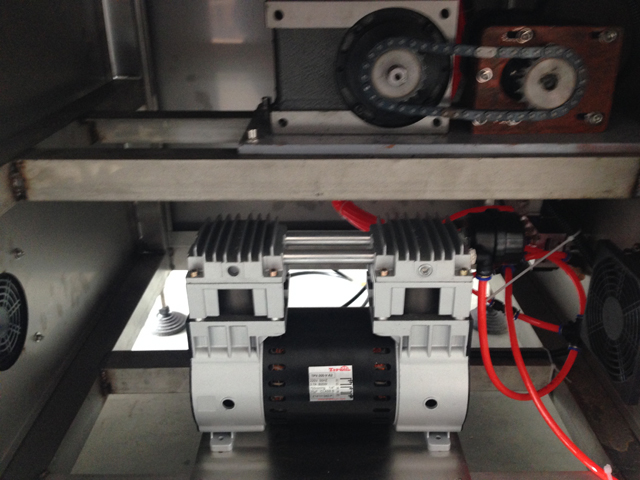

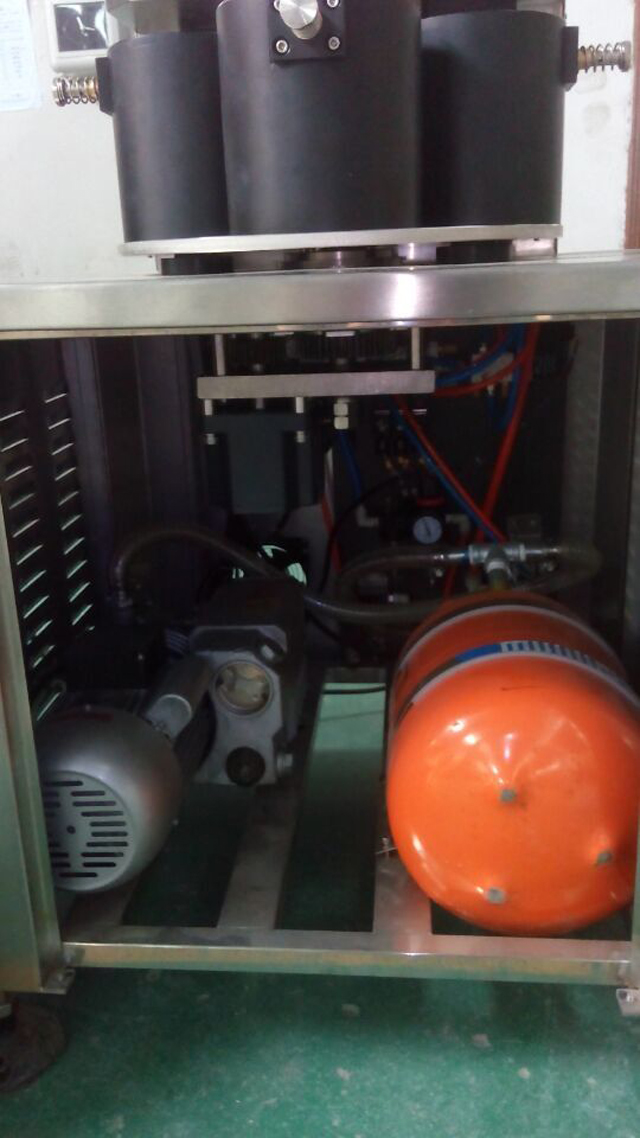

Vaakumpump ja vaakumpaak:

Vaakumfunktsiooni saavutamiseks kasutatakse vaakumpumpa ja vaakumpaaki, vaakumpump peaks olema vaakumõliga, pool vaakumõli sees on ok. Masinat ei tohi kasutada, kui sees pole enam vaakumõli

Pilt 2 Vaakumpaak ja vaakumpump

Pls ühendage vaakumpump ja vaakumpaak nagu ülaltoodud pildil ja toiteallikaga

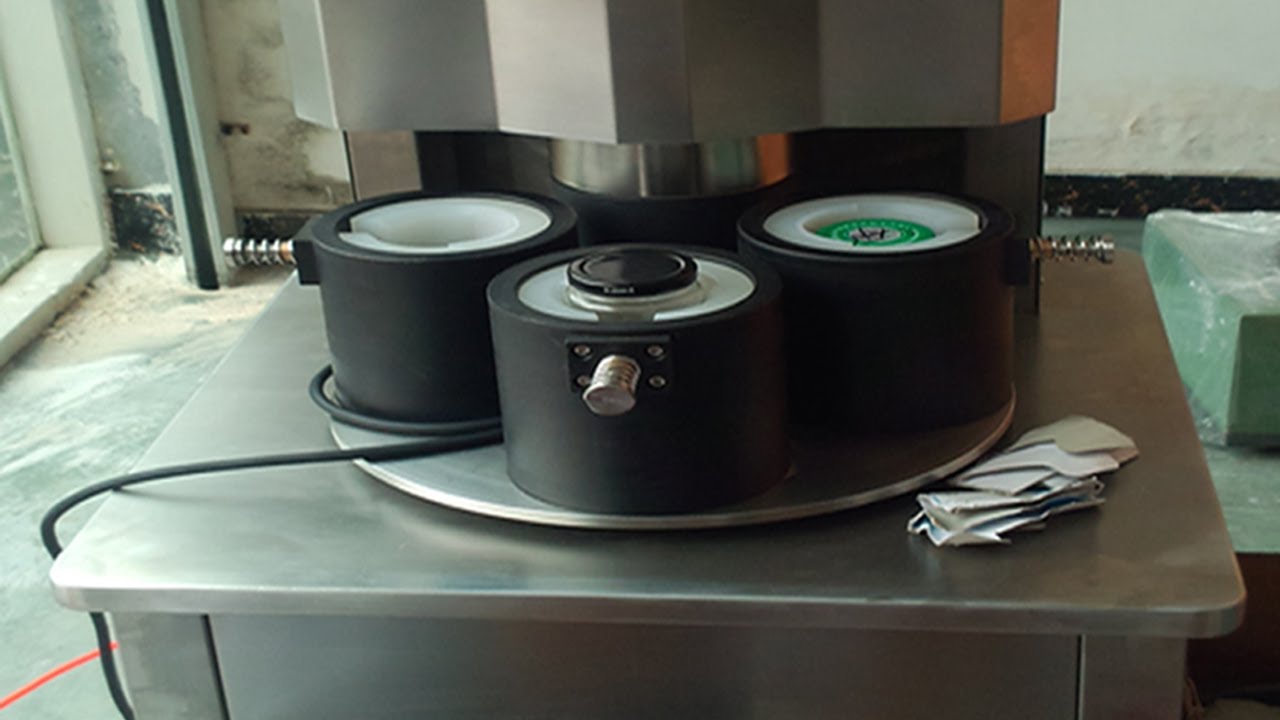

Pöörleva plaadi struktuur

3. pilt

Seda pöörlevat plaati liigutatakse 4 sammu võrra

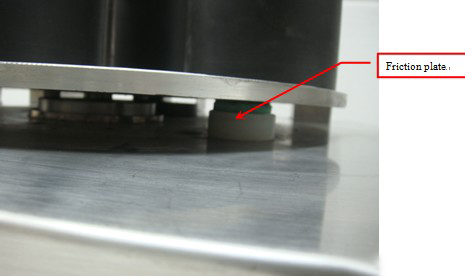

Pöörleva plaadi ühtlase liikumise tagamiseks on sellel pöörleval plaadil 3 hõõrdeplaati, mis tagavad takistuse, et tagada ühtlane liikumine. Töötamise ajal tuleb masinat hoida puhtana ja hõõrdeplaadid kuluvad järk-järgult, kontrollige regulaarselt ja vahetage regulaarselt.

4. pilt

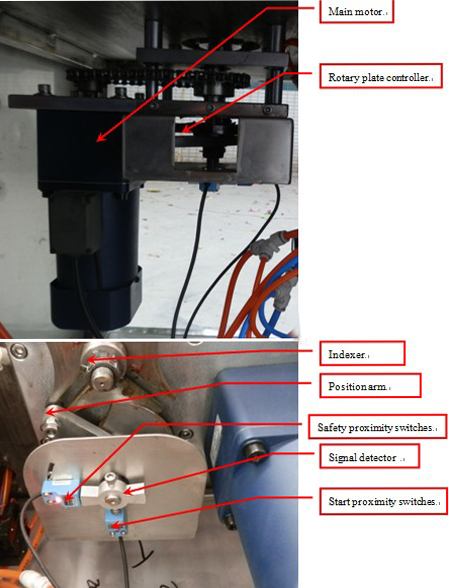

Pöörlevat plaati liigutab põhimootor, kui signaaliandur liigub käivitusläheduslülititele ja saab signaale (signaalidetektor ja läheduslülitid on umbes 2-3 mm), ülemine vorm liigub korgile, kui see korkib, töötab mootor endiselt , kui signaaliandur liigub ohutusläheduslülititele ja saab signaali, lakkab mootor töötamast.

5. pilt

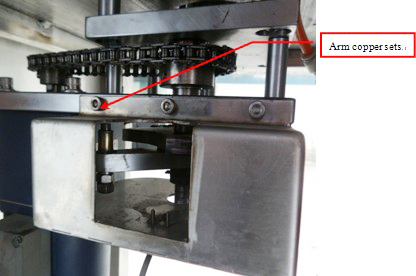

Käepideme vaskkomplektid kuluvad töötamise ajal, neile tuleb regulaarselt määret määrida ja kahjustuste korral vahetada. Muutmisel näete pilti 5

Katte struktuur

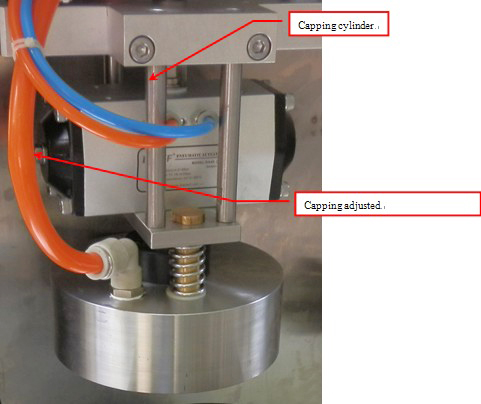

Pea sulgemine

Korkimispead liigutatakse silindri abil tõstmiseks ja alla, kui kattepea on korkimiseni all ja saavutab vaakumastme, nagu varem seadistatud, liigub korkimispea järgmise protseduuri juurde. Korkimise pöördemomenti saab reguleerida juhtpaneeli sulgemissurve nupuga (nagu näete juhtpaneelil)

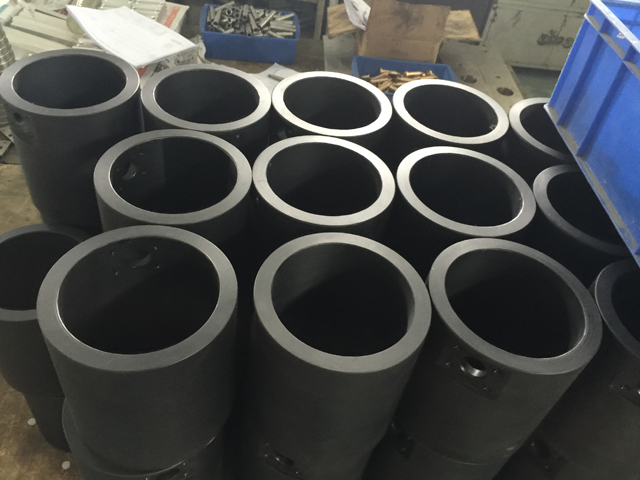

Korkimispea sees olev punane kumm on kergesti kuluv osa, mida tuleb sageli kontrollida ja vahetada. Korkimisel peab korgipea tihedalt korkide külge kinni jääma, udusulgede vormi sisse saab panna midagi erineva kõrguse saavutamiseks. Kuid kõrgust ei saa olla liiga palju või kui see on liiga kõrge, ei saa te vaakumfunktsiooni saavutada, kuid kui see pole piisav, ei saa seda piirata. Tavaliselt on korkide ja sulevormi ülaosa kaugus 16–19 mm

Pudeliklõps seade

Pilt 7

Pudeliklõpsseade kinnitab pudeli korgi ajal, kui pöörlev plaat on asendis, liigub pudeli klõpsamissilinder pudeli kinnitamiseks, et tagada hea korgimine.

Paigaldamine

1. Masin peab olema puhtas ja turvalises kohas

2. Veenduge, et hädaseiskamisseade oleks saadaval (pilt 5)

3. Varustage kontrollimiseks toide

4. Ühendage masin gaasijuhtmega õli- ja veeseparaatoriga, reguleerige õhurõhk 0,6 MPa.

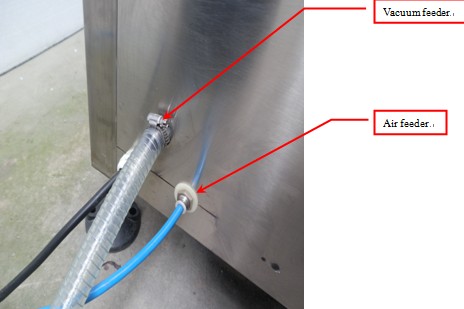

5. Ühendage vaakumpaak masinaga. Veenduge, et gaasileket ei oleks.

Pilt 8

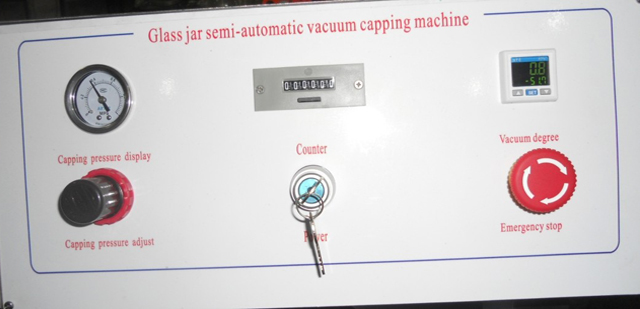

Juhtpaneeli töö

Pildid

Juhtpaneel koosneb katte rõhu tabelist, korgi rõhu reguleerimisest, loendurist, toitelülitist, vaakumi reguleerimisest ja hädaseiskamisest.

1. Korkimisrõhu reguleerimist saab kasutada piiramismomendi reguleerimiseks, kui see on päripäeva, rõhk tõusis, pöördemoment on tugevam, kui see on vastupäeva, siis rõhk vähenes, pöördemoment on väiksem.
2. Hädaseiskamine, kui midagi juhtub hädaolukorras, vajutage hädaseiskamislülitit, siis on masin ohutus olukorras
3. Loendur on selleks, et lugeda mitu klaasi olete tootnud, kui paned lähtestusnupu, loetakse loendur nulliks.
4. Kui teil on vaja vaakumi astet reguleerida, vajutage vaakumi reguleerimise tabelis klahvi "M" ja see kuvab "St1", reguleerimiseks vajutage "︽""︾".

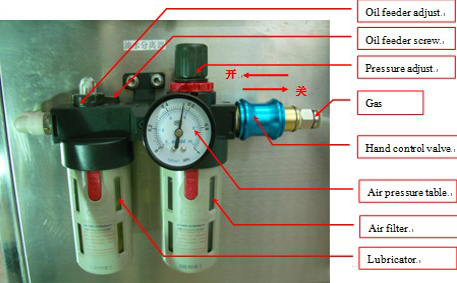

Õli ja vee eraldaja ning surve ja reguleerimine ( pilt 10)

Pilt 10

Õli- ja veeseparaator koosneb käsijuhtventiilist, rõhuregulaatorist, õhurõhu tabelist, õli reguleerimisest, õhufiltrist ja määrdeainest;

Käsijuhtventiil on kogu masina õhuvarustuse sisse- ja väljalülitamiseks;

Surve reguleerimine on masina rõhu andmiseks, kui see on päripäeva, rõhk suureneb, kui see on vastupäeva, rõhk langeb;

Õhurõhu tabel on masina töörõhu kuvamiseks;

Õli reguleerimine on masina õli varustamiseks, kui see on päripäeva, õli vähenes, kui see on vastupäeva, õli suurenes;

Õhufilter on mõeldud suruõhu vee eemaldamiseks, kui õli- ja veeseparaatori rõhk on null, eemaldab õhufilter vee automaatselt;

Määrdeseade peab masinale õli tarnima, esmalt tuleb õhuvarustus välja lülitada ja määrdeainesse õli panna, umbes 2-3 kuud korraga.

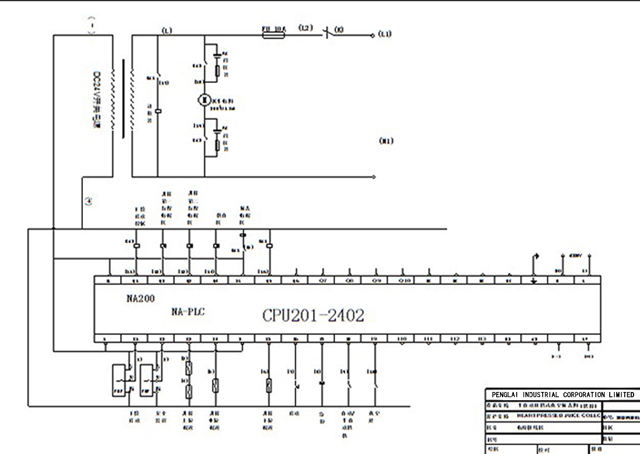

Elektriline joonis vaakumkorkimismasina jaoks
