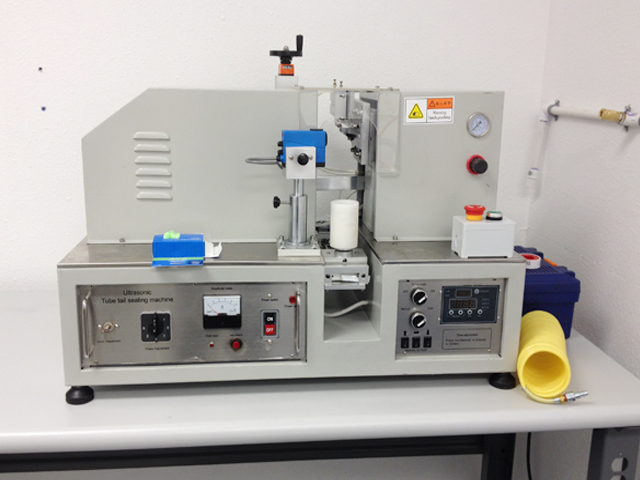

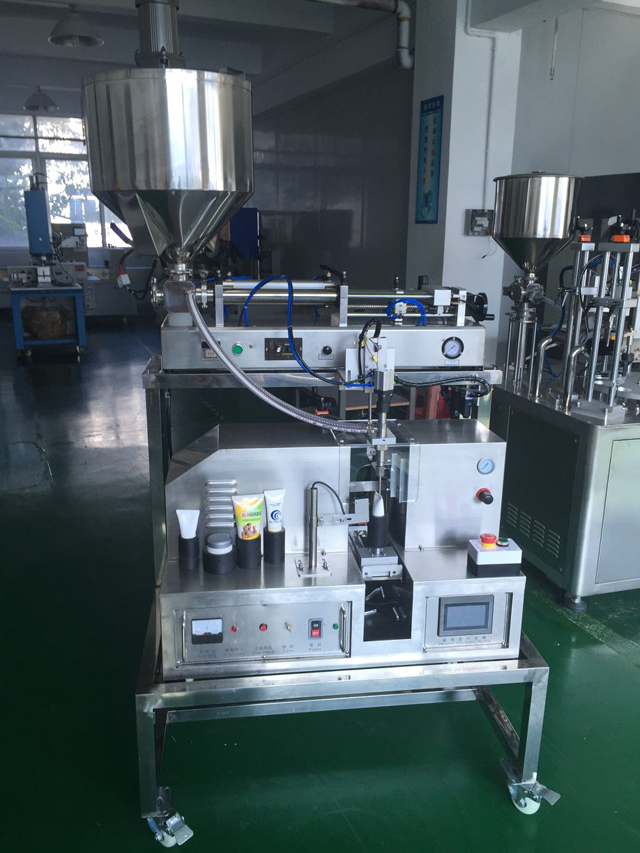

Ultraheli tihendusseadmetega poolautomaatne torutäitmismasin

• Mudel: VK-TFS-002U
• Toide: 220V/50HZ/Ühefaas
• Võimsus: 1500w
• Sagedus: 20Khz
• Toru pikkus: 40-280mm
• Toru läbimõõt: 10-80mm
• Täitemaht: A: 5–30 ml B: 6–60 ml C: 10–120 ml D: 25–250 ml E: 50–500 ml (valikuline)
• Mõõdud: 735*670*1300mm
• Kaal: 130kg

Vaata videot

Funktsioon ja rakendus

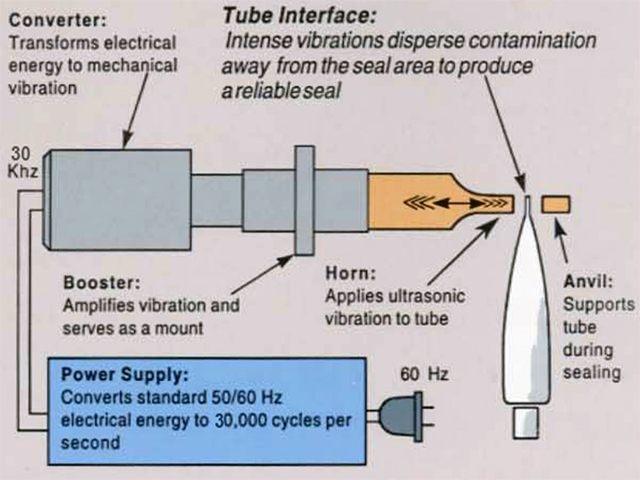

Kasutage ultraheli, et keevitada plastist pehme toru saba. Ei vaja keevitamisel liimi, täiteainet ega lahustit, ei tarbi palju soojust ja lihtne kasutada, suur keevituskiirus, kõrge efektiivsus.

Seda masinat kasutatakse laialdaselt hambapastades, kosmeetikatoodetes, meditsiinitoodetes, toiduainetes ja tööstuslikes torudes jne.

Peamised parameetrid

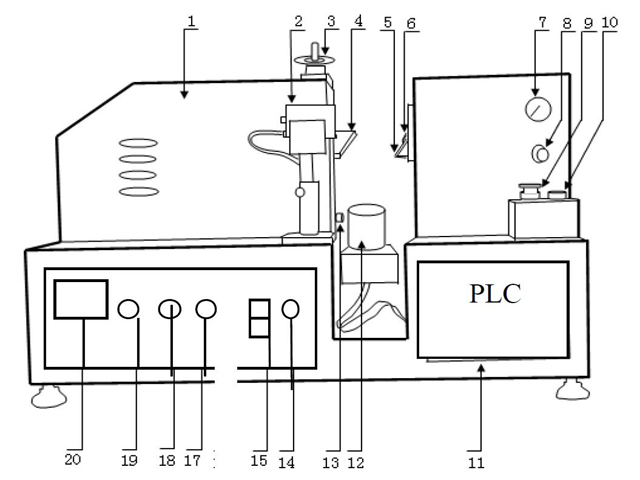

Tihendusmasina paigutus

1. Põhikorpus
2. Andur
3. Toru kõrguse reguleerimine
4. Eesmine vorm
5. Tagumine vorm
6. Lõikur
7. Gaasirõhumõõtur
8. Gaasi rõhu reguleerimine
9. Hädaabi nupp
10. Start nupp
11. PLC
12. Hoidja
13. Vormide vahe reguleerimine
14. Toitelamp
15. Toitelüliti
16. Tunni
17. OSC kontroll
18. Ülekoormuse lamp
19. Laadimismõõtur

(Märkus: palun kontrollige esivormi kruvi, kui see on tugeva lukuga, kuna kardan, kui transport ja kruvi on lahti)

Tihendusosa

• Mootori käivitamine: see on mõeldud toruhoidiku töö juhtimiseks
• Toitesilindri käivitamine: see on mõeldud toruhoidja söötmise juhtimiseks
• Ultraheli silindri käivitamine: see on mõeldud üles- ja allavormi töö juhtimiseks.
• Trimmissilindri käivitamine: see on mõeldud lõikuri juhtimiseks
• Täitesilinder: see on mõeldud täitepea silindri tärni juhtimiseks või seiskamiseks käsitsi
• Täitmise käivitamine: see on mõeldud täitmise tärni juhtimiseks või käsitsi peatamiseks
• Ultraheli käivitamine: see on sageduse juhtimiseks, see on sama, mis "18. OSC kontroll"
• Toru orientatsioon sees: see on mõeldud Sense'i välja-/sisselülitamiseks
• Aja seadistus: see on mõeldud viivitusaja/ keevitusaja/ hoidmise aja reguleerimiseks
• Viivitusaeg: 0,80
• Keevitusaeg: toru läbimõõt 20, aeg on umbes: 0,20, toru läbimõõt 30, aeg umbes 0,40, toru läbimõõt 40, aeg umbes 0,50, toru läbimõõt 50, aeg umbes 0,7
• Hoidmisaeg: 0,35

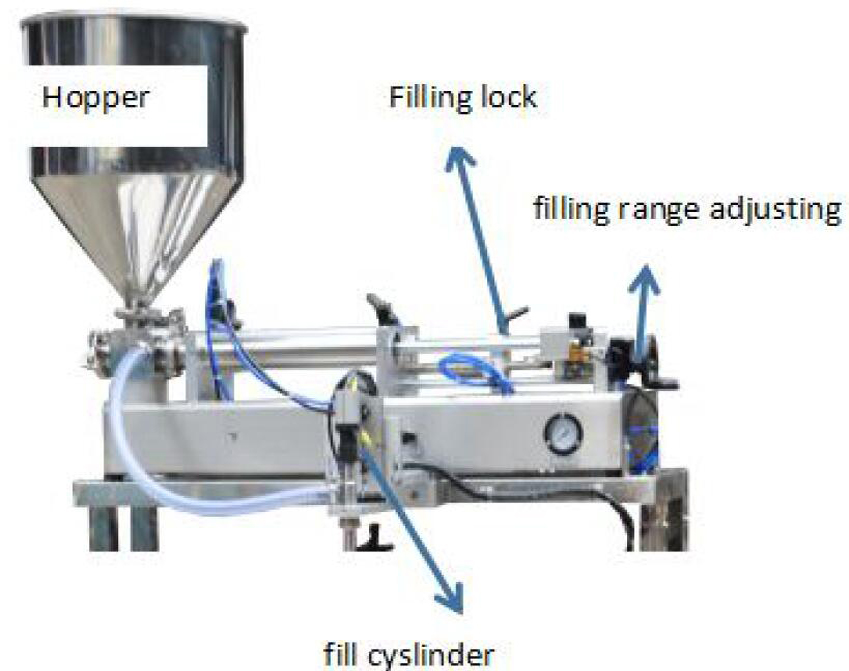

Täiteosa

Toimimisprotsess

1. Ühendage toide ja suruõhk õigesti (soovitav 0,5 MPa).
2. Vajutage toitelülitit
3. Vajutage nuppu 'OSC check' ja seadke samaaegselt häälestusnupp. Pls kasutades häälestusnupul oleva kruvi, saate keerata vasakule või paremale, leides samal ajal minimaalse signaali 'Signal light' (see on umbes madalam kui 1A ) fikseeritud „sageduse reguleerimine”. (ärge vajutage pidevalt nuppu 'OSC check', vaid vajutage seda vaheldumisi)
4. Asetage toru hoidikusse.
5. Vajutage 'Ultraheli silindri käivitamine', esi- ja tagumine vorm suletakse. määrake "Vormivahe reguleerimine", laske kahel vormil lihtsalt kokku puutuda ja ilma vaheta. Vajutage nuppu 'Cutter controller' ja kinnitage, et lõikur töötab tõrgeteta. (Reguleerimisel tuleb plasttoru toruhoidikule panna)
6. Seadke eesmine vorm ja tagumine vorm ja lõikur algasendisse.
7. Pane toru 'Holder'ile ja vajuta 'Feding cilinder start', toru jookseb kahe vormi vahel. Vajadusel reguleerige hoidiku kõrgust. (soovitatav toru on tagumisest vormist 2–3 mm kõrgem)
8. Viige toru tagasi algasendisse.
9. Seadke olekusse automaatne, lülitage andur sisse, kui torul on värvikood, vastasel juhul lülitage see välja.
10. Vajutage 'Automaatne', masin töötab automaatselt.

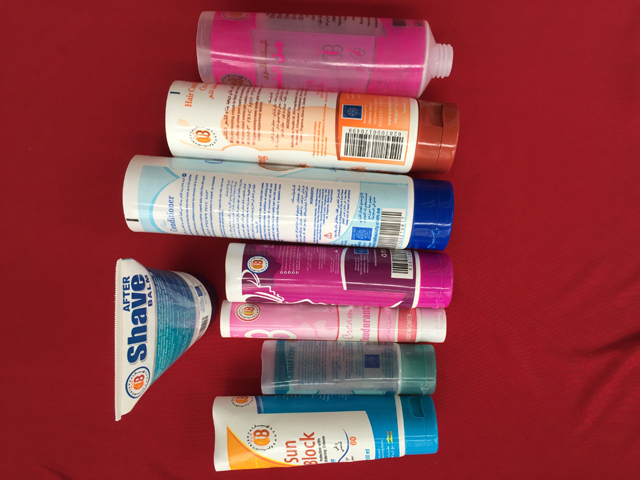

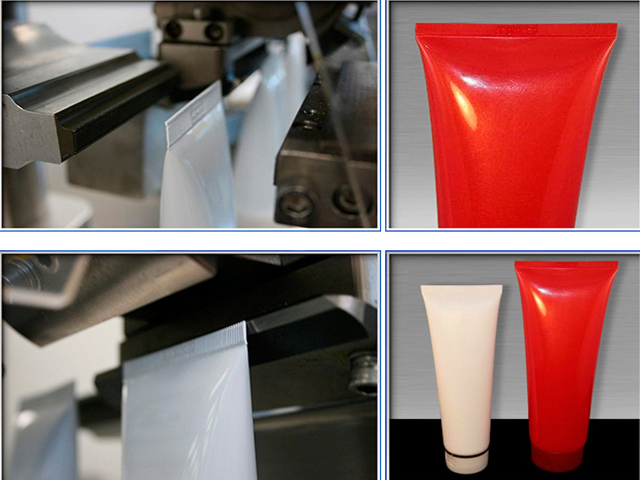

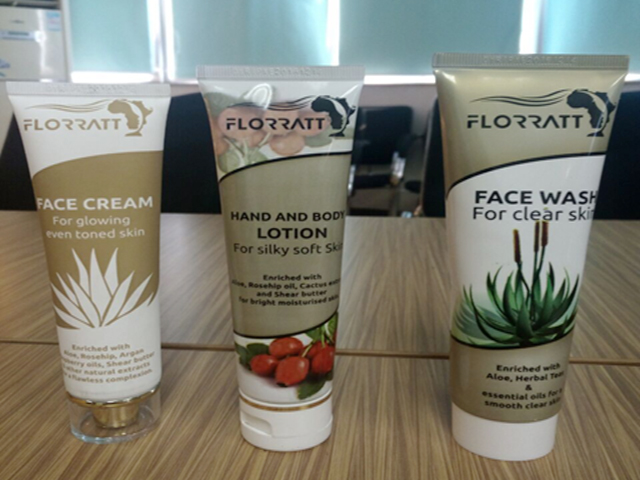

Näidised

Ebaõnnestumine ja abinõu
