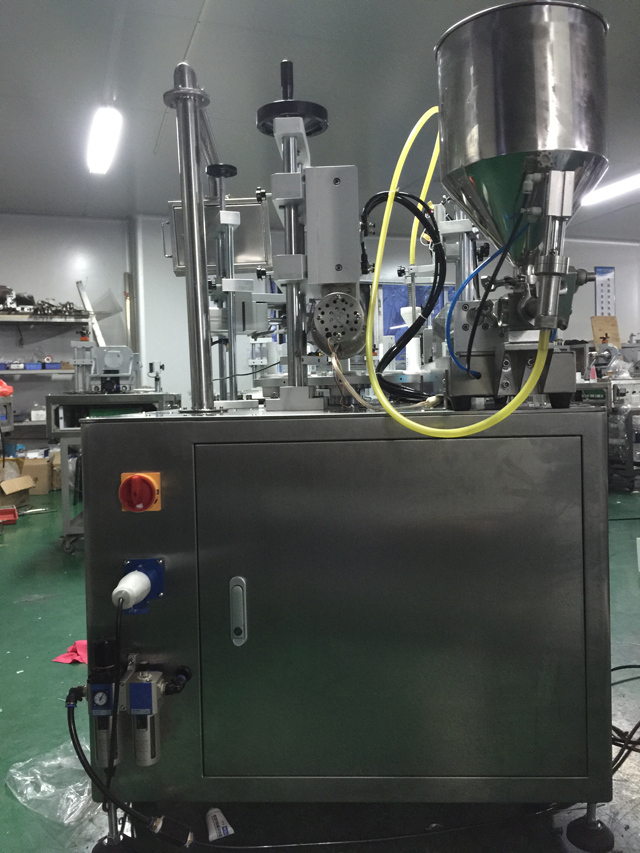

Ultraheli sabatihendiga poolautomaatsed pöörlevate torude täitmise seadmed

• Mudel: VK-TFS-006U
• Toide: AC220V 50/60HZ ühefaasiline
• Võimsus: 2KW
• Täitevahemik: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml
• Tihendus läbimõõt: 5-50mm
• Max.kõrgus: 5-200mm
• Tootlikkus: 20-30 toru/min
• Mõõdud: 1300*900*1550mm
• NW: 350 kg
• HS kood: 8422 303090
• Masina korpus: 202# roostevaba teras

Vaata videot

Ultraheli sulgemismasina torude täitmise seadmed on ühendatud ultrahelitihendiga, sulamiseks vajalik soojus tekib ainult termoplastilise tihenduskihi sees. Vibratsiooni lokaalseks muundamiseks hõõrdesoojuseks on alasi või sonotroodprofiilid enamasti lineaarsed ja sisaldavad raadiusi või väikeseid platood. Need profiilid tagavad energiasisendi fokuseerimise ja seega lühikese tihendusaja vahemikus 100 kuni 200 millisekundit. Ultraheli sulgemise korral tekib soojus kile sisemuses, mitte väljastpoolt tuleva soojussisendi kaudu, nagu näiteks kuumtihendamise puhul. Vahetult pakkematerjaliga kokkupuutuvad tööriistad (sonotrood ja alasi) jäävad külmaks kogu keevitusprotsessi vältel. Tugikiht jääb peaaegu külmaks ja energiasisendi lõppedes hajub soojus tugikihi ja tihenduskihi temperatuuride erinevuse tõttu kiiremini väljapoole, nii et kuumnakkumiskindlus on oluliselt suurem.

Ultraheli tihendamine sobib eriti hästi:

• Termoplastkiled (kotid ja kotid) Torud, kandikud ja tassid
• Torud, kandikud ja tassid
• Termoplastkattega papppakend
• Klapid ja õhutusavad kiledel/filtrimaterjalidel
• Kaetud papppakenditele/kiledele keerake korgid kinni

Plasttorude jaoks torude täitmise seadmeid valides on väga oluline mõista erinevaid saadaolevaid torude tihendusvõimalusi. Torude täitmise masinad on varustatud kuumaõhu-, ultraheli-, impulss- või kuumalõua tihendamisega. Tugevate ja professionaalsete torutihendite tagamiseks on väga oluline kokkusurutava toru tüübi sobitamine õigete torutihendusseadmetega. Iga toru materjal käitub erinevalt, nii et see, mis sobib hästi ühekihilise polüetüleenist kosmeetikatuubi jaoks, ei pruugi mitmekihilise COEX-tuubi puhul nii hästi toimida. Sõltuvalt konkreetse toote tööstusest, näiteks kosmeetikatuubid, isikliku hügieeni tuubid, farmaatsiatuubid või majapidamis- ja tööstustuubid, võib õigete torude täitmise ja sulgemise seadmete valimine olla keeruline. Vaatame kahte kõige populaarsemat võimalust, mida praegu torupakendite tööstuses kasutatakse.

Kuuma õhu torude tihendid

Kõige populaarsem torude sulgemismasin on kuumaõhutorude tihendamine. Selle süsteemiga genereeritakse kuum õhk, mis puhutakse plast- või laminaattoru avatud otsa. See kuumutatud õhk tungib läbi plasttoru seina soojendades materjali piisavalt pehmeks ja painduvaks. Toru tihenduslõugade komplekt surub seejärel pehmendatud plasti, et keevitada lahtine ots suletuks. Selle toru sulgemistehnoloogia peamine eelis on selle kiirus. Teine eelis on see, et kuumaõhutihendid töötavad kõige suurema valiku laminaat- või plasttorudega. Olenemata sellest, kas toru materjal on LDPE, MDPE, HDPE, PP, ühekihiline või mitmekihiline EVOH tõkkekaitsega või ilma, peaks kuumaõhutoru tihend toimima. Puuduseks on aga vajadus spetsiaalsete kuumaõhupihustite järele, mis vastavad iga täidetud ja suletava läbimõõduga torule. See suurendab toru tööks vajalike osade vahetamise kulusid. Vormitavate osade maksumus on aga minimaalne, kui arvestada suurema läbilaskevõimega tootmistsükli suurust. Soovitame seda tüüpi torutäitematerjali, kui tootmismahud on suuremad kui 20 000 toru.

Ultraheli torude tihendid

Ultraheli torude tihendamine on tänapäeval pakenditööstuses veel üks populaarne valik. Ultraheli kasutavad eraldiseisvad torutihendid on populaarsed väikesemahuliste torude jaoks. Kuuma õhuga tihendamise alternatiivina saab torude täitmise masinaid ka tagantjärele paigaldada ultrahelitorude tihendussüsteemidega. Ultrahelitoru tihendiga suletakse plast- ja laminaattorud ultraheli tihendussarve kõrgsagedusliku vibratsiooniga. Kõrgsageduslik vibratsioon tekitab toru seinale intensiivse kuumuse, mis põhjustab polüetüleentoru plasti pehmenemist. Plasttoru avatud otsa hoitakse suletuna tihendussarve ja sobiva tihendusalasi surve all, moodustades nii tugeva keevisõmbluse. Ultrahelitehnoloogiaga torude sulgemise eelised on kasutuslihtsus, eritellimusel valmistatud osade puudumine ja suutlikkus tihendada toote saastumist tihenduspiirkonnas, nagu näiteks toru tootega ületäitmisel. Puuduseks on aga madalam toru tihendamise kiirus võrreldes kuumaõhutihendiga. Mis puudutab meie ultraheli tihendusmasinat, siis põhiteave on järgmine:

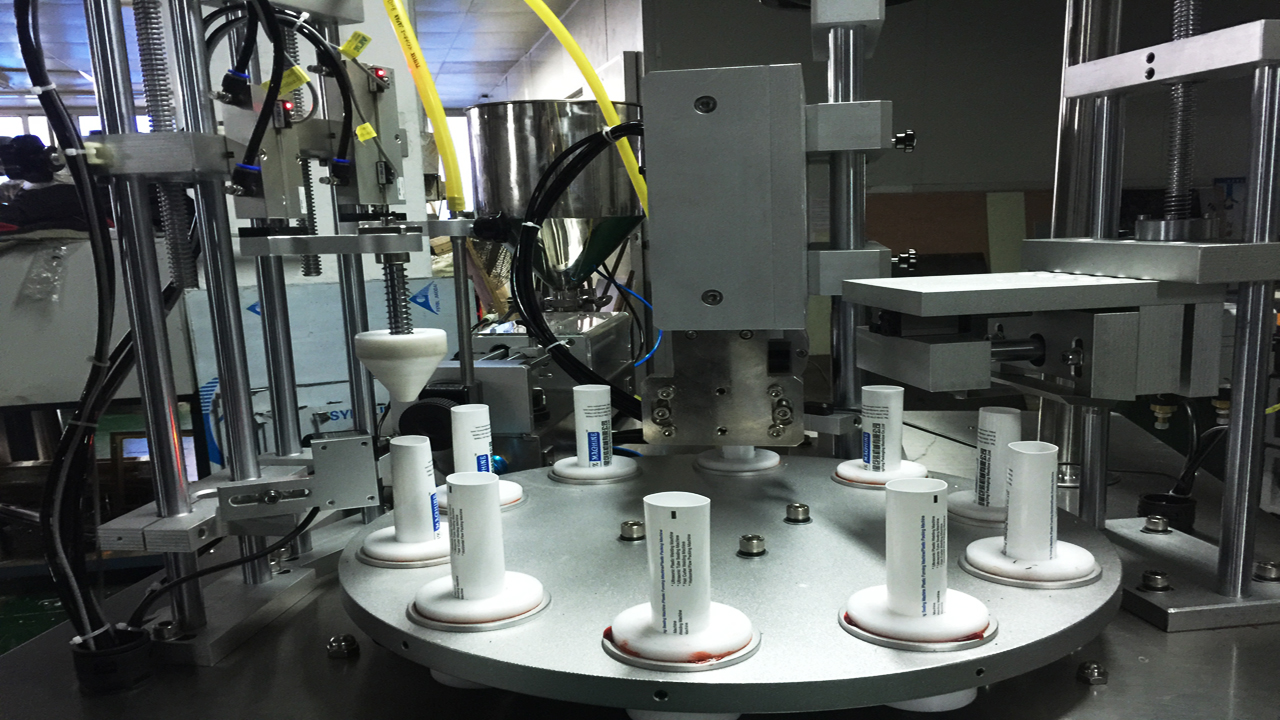

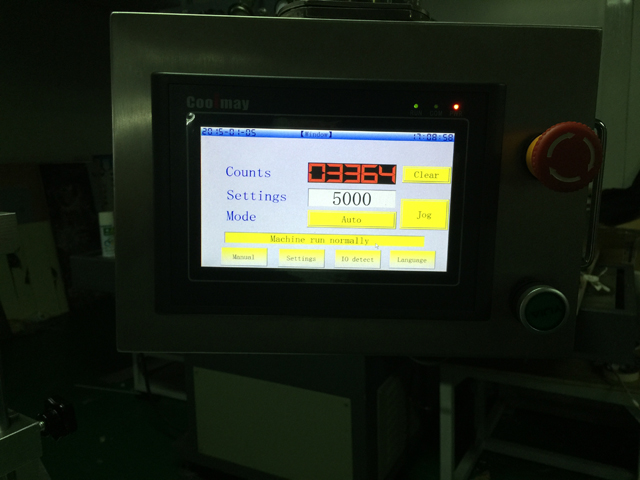

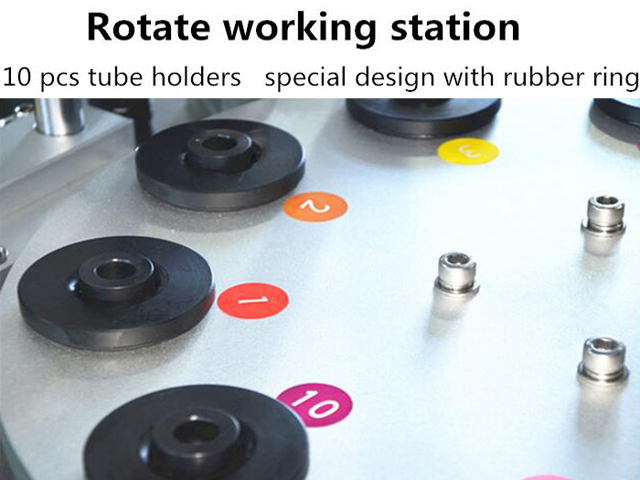

• Roostevabast terasest valmistatud plastikust komposiitvooliku täitmise ja sulgemise masin, mis kasutab tööprotsessi juhtimiseks nuppe: tehistorud, automaatne pöörlev, kvantitatiivne täitmine, automaatne katkestamine, kuumutustihend, lõigatud saba, lõpetatud väljapääs.

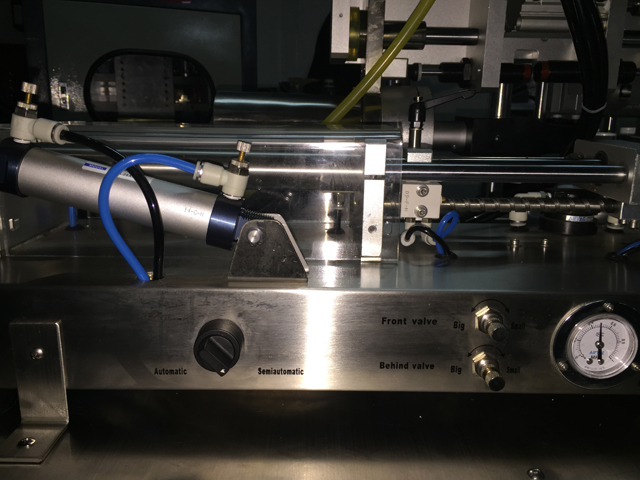

• Kõik töötavad silindri täiskäigu juhtimisega, täitmismahtu on lihtne reguleerida, täitmiskiirust saab reguleerida.
• See kehtib igasuguste plastide ja komposiitvoolikute täitmise, tihendamise, kuupäeva trükkimise, lõigatud saba kohta. Tihendus puhas välimus, tihendus tugev, kõrge täpsus, hea stabiilsus.

Põhiparameetrid

Märkus. Ülaltoodud parameetrid on ainult viitamiseks.

Palun mõistke, et masin uuendab pidevalt parameetreid, võib põhjustada tegelikke lahknevusi.

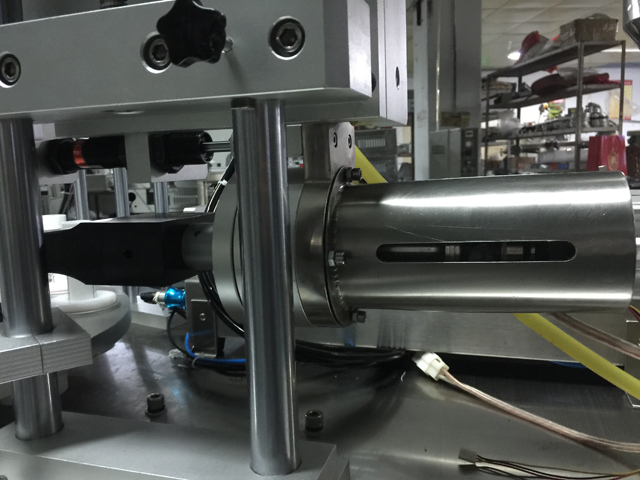

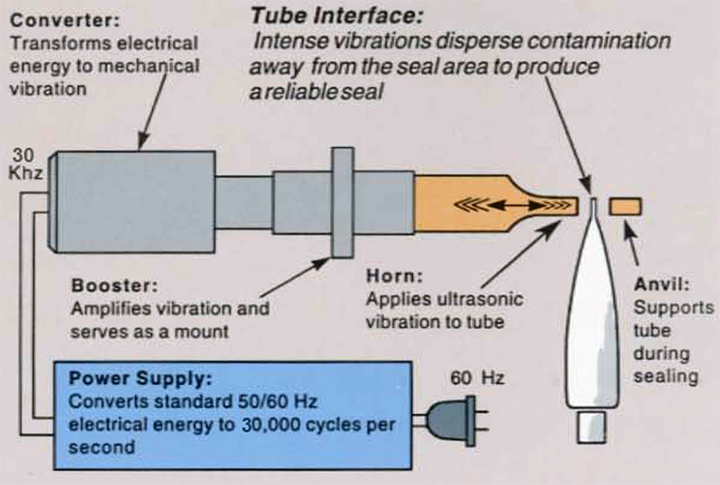

Kuidas ultraheli tihendamine töötab

Ultraheli torusulgur on ette nähtud paigaldamiseks peaaegu igat tüüpi täitmismasinatele. Kui toru viiakse ultrahelitoru sulgemisjaama, sulgub lüliti keevitustsükli käivitamiseks. Õhk juhitakse silindritesse, et viia keevisõmblusalasi ja ultrahelisarve toru keskjoone suunas.

Toru suletakse eelseadistatud piluni ja seda hoitakse helienergia rakendamiseks.

Ultraheli toiteallikas võtab 50/60 Hz elektrienergiat ja teisendab selle toiteostsillaatori abil 30 000 tsükliks sekundis.

Seda kõrgsageduslikku elektrienergiat rakendatakse muundurile, mis muundab elektrivoolu kõrgsageduslikeks mehaanilisteks vibratsioonideks.

Helienergia paneb sarve vibreerima vastu toru otsa kiirusega 30 000 tsüklit sekundis.

Intensiivne vibratsioon hajutab tihendipiirkonnast igasuguse saastumise ja tekitab materjali sidumiseks soojust.

Seejärel energia peatatakse ja toru hoitakse lühikest aega (tavaliselt 0,05 kuni 0,150 sekundit) suletuna.

Seejärel läheb toru täitmisliini järgmisesse jaama. Tavaliselt on tsükliajad vahemikus 45 kuni 80 ühikut minutis, olenevalt toru läbimõõdust ja materjalist.

Toote omadused

• Masinat saab kasutada plahvatuskindlate üksuste jaoks.
• Kasutatakse peamiselt vee, õli, losjooni, pastataolise materjali kvantitatiivseks täitmiseks. Vastavalt täitevajadusele reguleeritav tööpinna tõste.
• Täitemaht 5-1000ML, Jagatud kuueks seeriaks: A, B, C, D, E, F.

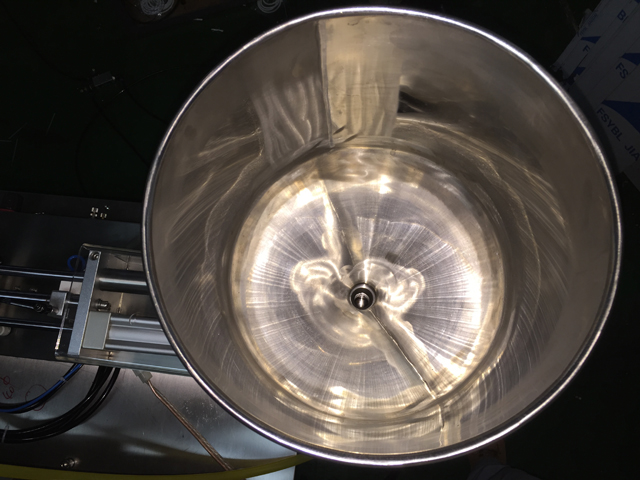

• Söötmisrežiim: Tavaline Gravitatsioon / automaatne imemistüüp Valige üks.

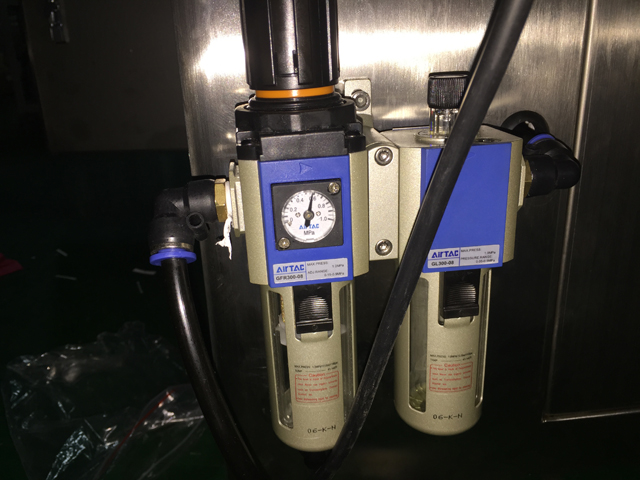

• Juhtimine: pneumaatiline juhtimine

Töökoht torude täitmiseks tihendusmasin poolautomaatne

1. Laboratoorium

2. Tööstuslikud tootmistoimingud pideva töötlemisliiniga

Üksikasjalikud pildid

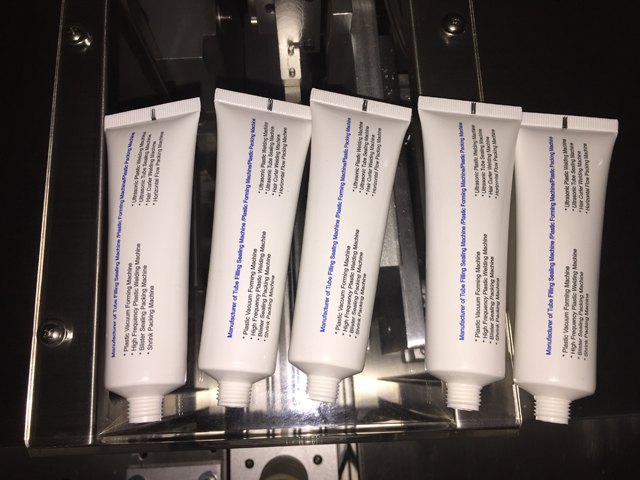

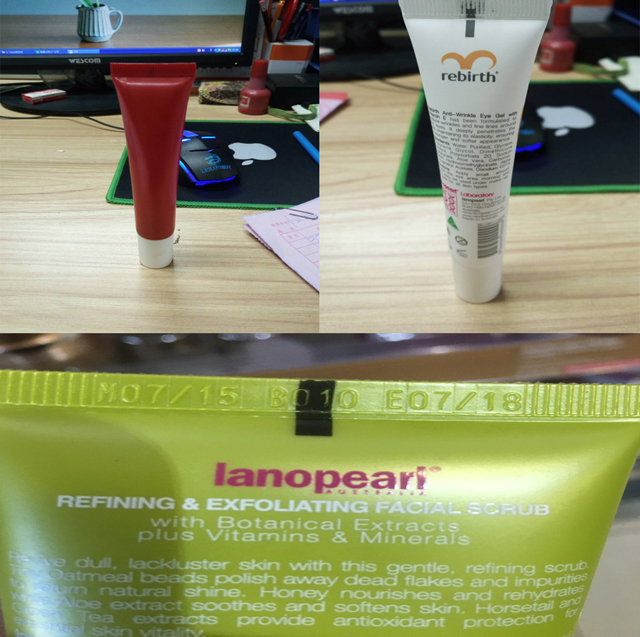

Torud Proovid
