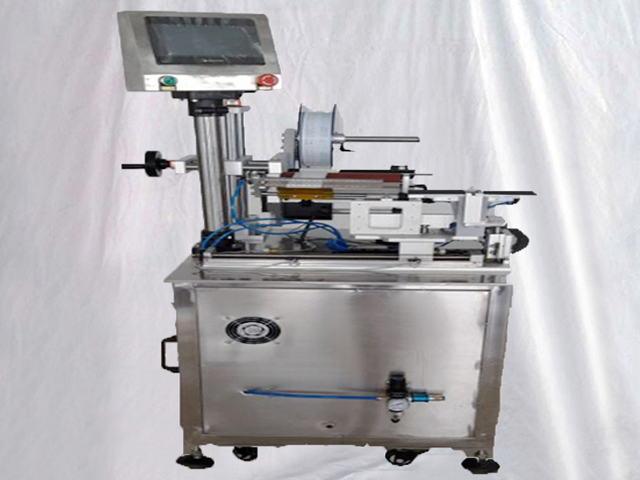

Poolautomaatne toitejuhtme juhtme kleebise lipumärgistusmasin

Mudel: VK-T807
Märgistuse täpsus: ±1 mm (jätke välja toote märgistuse kõrvalekalle)
Märgistuskiirus: 20-40 tk/min (kuni toote suuruseni)
Kohaldatav toote suurus: 20≤pikkus≤300mm, 20≤laius≤200mm
Kohaldatav sildi suurus: 20≤pikkus≤150mm, 20≤laius≤150mm

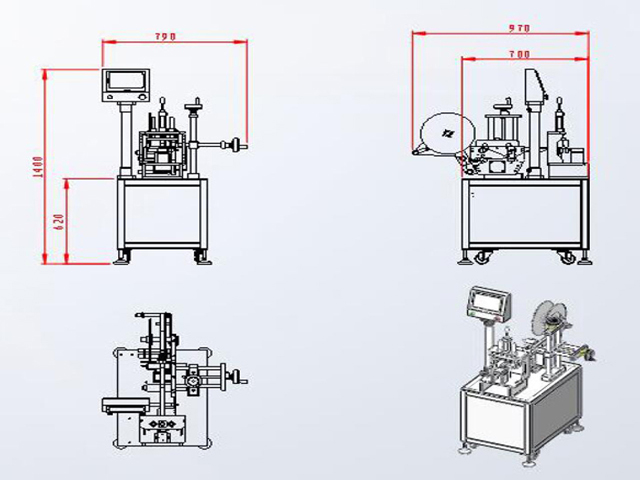

Masina suurus: 970*790*1440mm
Õhurõhk: 0,6 MPa
Võimsus: 220V, 50/60HZ/140W
Kaal: 99 kg

Käsitsi ümmarguse pinnaga traadi märgistamismasin saavutab poolautomaatse kleepuva sildi või kleepkile märgistamise traadi veetorule, kruvikeerajale jne.

Kuidas masin töötab:

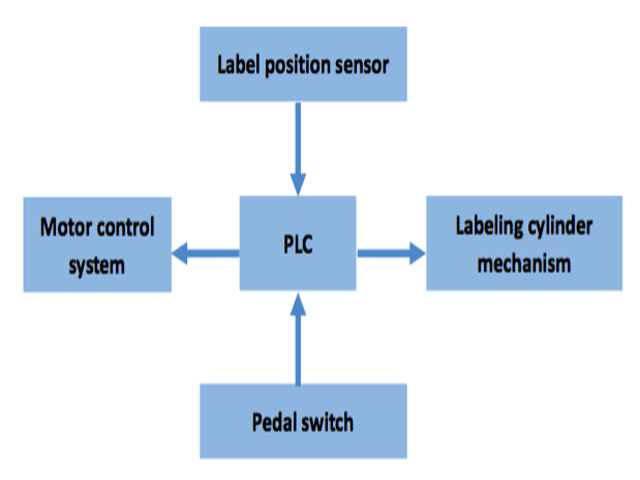

Märgistusmasin põhineb PLC-l kui tuumal, mis võtab vastu signaale ja kontrollib kõigi süsteemide tööd. Pedaalilülitile vajutades saadetakse signaal PLC-sse ja seda töödeldakse vastavalt programmide komplektile.

Seejärel viige etiketi eemaldamise ja etiketi etteandmise protsessid lõpule, käivitades samm-mootori juhtimissüsteemi. Samal ajal pöörab sildi asendiandur (tuntud ka kui elektrisilm) alati tähelepanu sildi läbitavale kaugusele.

Kui silt läbib, saadab andur signaali kohe PLC-le. Seejärel saadab PLC vastavalt programmikomplektile signaali samm-mootori juhtimissüsteemile, et see peatuks ja käivitub märgistussüsteemis, et märgistamisprotsess lõpule viia.

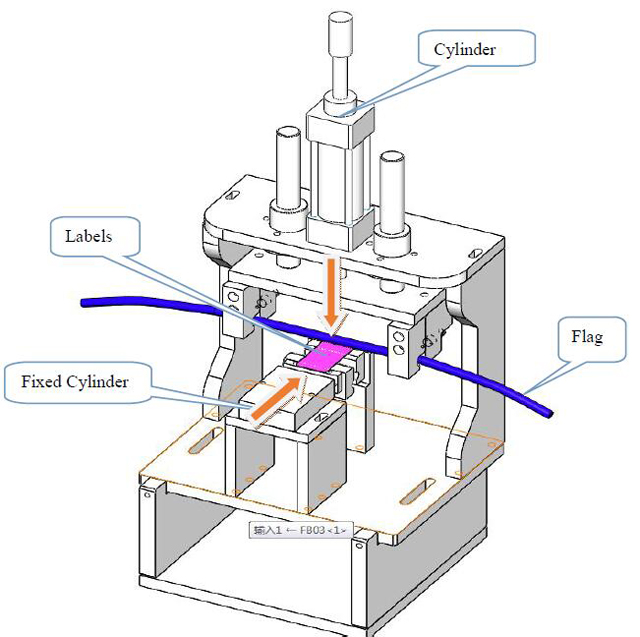

Tööpõhimõte

Edastussüsteem:

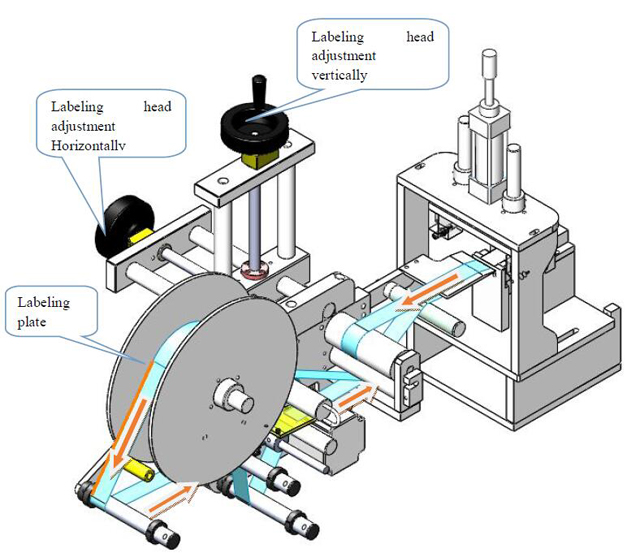

Sammmootor annab toite etikettide eemaldamiseks veomehhanismi ja materjali vastuvõtumehhanismi juhtiva sünkroonse rihma kaudu, et saavutada etikettide eemaldamine ja Glassine'i tugilehe taaskasutamine.

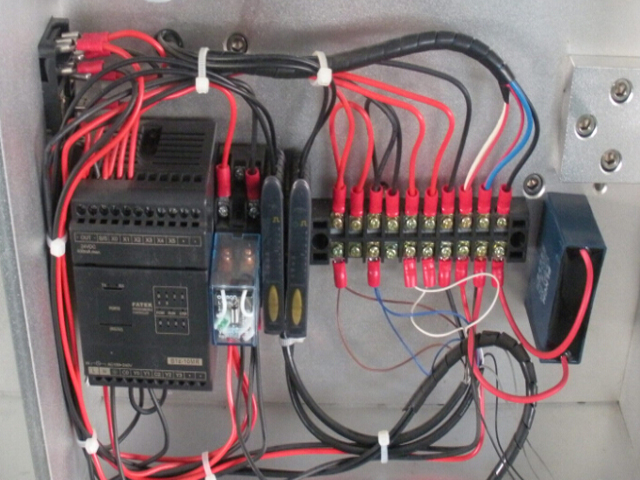

Juhtimissüsteem:

Seda masinat juhitakse elektri ja gaasi abil. Elektrisilma (SICK andur) ja pedaalilüliti signaal edastatakse töötlemiseks PLC-sse, et saavutada kõik etikettide eemaldamise, märgistamise ja loendamise protsessid.

Traadi märgistamise masina kasutamine:

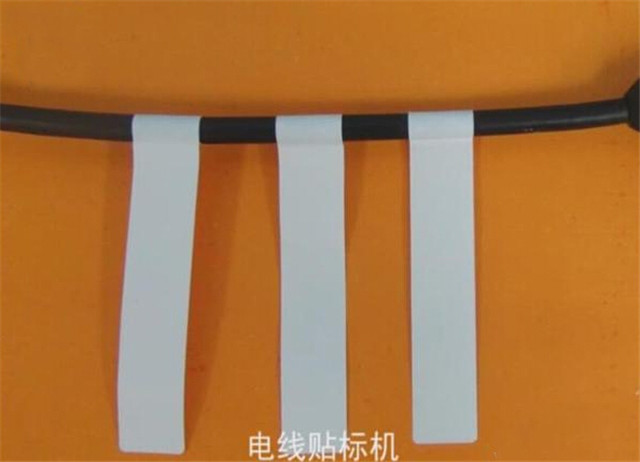

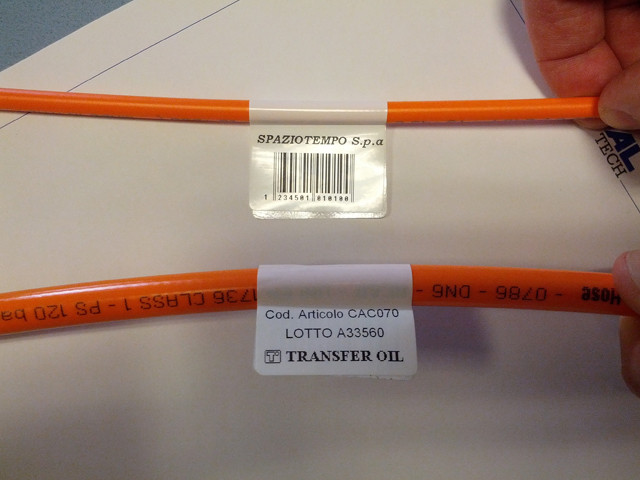

Toode Kohaldatav: Pikad ümmargused tooted, mis peavad olema pealispinnal märgistatud pabersildiga või kilemärgisega;

Kohaldatavad tööstusharud: Laialdaselt kasutatav elektri-, meditsiini-, plasti-, tööstuses jne.

Traadi märgistamise masina tehnilised omadused:

Väike konstruktsioon võtab vähem ruumi ning seda on lihtne teisaldada ja laadida.

Hea märgistamise täpsus ja stabiilsus; Korralik, ei kortsu ega mulli.

Seda on lihtne kasutada ja reguleerida. Uued töötajad saavad seda pärast lihtsat koolitust hõlpsalt kasutada või kohandada.

Stabiilne töö.

Tehnilised andmed:

Mudel	VK-T807
Märgistamise täpsus	±1 mm (välja arvatud toote etiketil olevad kõrvalekalded)
Märgistamise kiirus	20-40 tk / mini (kuni toote suuruseni)
Kohaldatav toote suurus	20≤pikkus≤300mm, 20≤laius≤200mm
Kohaldatav sildi suurus	20≤pikkus≤150mm, 20≤laius≤150mm
Masina suurus	970 * 790 * 1440 mm
Õhurõhk	0,6 MPa
Võimsus	220V, 50/60HZ/140W
Kaal	99

Konfiguratsioon:

Sr	Üksus	Kaubamärk	Kogus	Üksus	Mark
1	Sammumootor	Yankon	1	PC
2	Solenoid	SMC	4	PC
3	Andur (U-tüüpi kiud)	Keyence	4	PC
4	PLC	Panasonic	1	PC
5	Puuteekraan	WenView	1	PC
6	Silinder	SMC	4	PC
7	Vaakumgeneraator	SMC	2	PC
8	Toitelüliti	SMC	1	PC
9	Fotolüliti	Keyence	3	PC
10	Masinakapp SS304-ga, konstruktsioonikomponendid kasutavad oksüdeeritud alumiiniumi, kroomitud vardaid ja SS304
