Poolautomaatsed korgid klaaspurgid pudelid padrun vaakumkorgiga

• VK-SVC klaaspurkide vaakumkorkimismasin
• Toide: AC220V/50-60Hz
• Piiramiskiirus: 1200-1500 bph
• Võimsus: ≤1,3KW (kaasa arvatud vaakumpump)
• Korgi läbimõõt: Φ30-Φ85mm, Φ85-Φ110mm
• Pudeli kõrgus: 50-180mm, 120-250mm
• Pudeli läbimõõt: Φ30-Φ80mm Φ80-Φ150mm
• Vaakumi piiraste: -0,08 Mpa
• Katte torsioon: 5-25 NM
• Õhukulu: 0,5m3/0,7Mpa
• Masina suurus: 750 * 700 * 1350 mm
• Kaal: 157 kg

Vaata videot

Seda seeria korkimismasinat on uuritud ja toodetud aastatepikkuse tootmiskogemusega ise, see on kodumaine originaallooming, see kasutab vaakumiks vaakumpumpa, saadaval on kõrge vaakumaste, piiramismomenti ja vaakumi taset saab nõudmisel seadistada, mis ühildub erinevate seadmetega. erineva kuju ja suurusega pudelid korkimiseks, tugevaks ühilduvuseks ja hõlpsaks reguleerimiseks.

Peamised pneumaatilised ja elektrilised komponendid on pärit maailmakuulsatelt kaubamärkidelt, stabiilse ja usaldusväärse jõudlusega.

Laialdaselt kasutatav plekkkorgiga klaaspudelites toidu, konservide, jookide, maitseainete, tervishoiutoodete ja muudes tööstusharudes.

Selle asemel, et pingutada külgedelt nagu sisemises kruvikorgis, on padruni korgil padrun, mis haarab kindlalt korgist ja keerab korgi ülevalt pudelile ning seetõttu saab sidurimehhanismi korgi pöördemomendi juhtimiseks väga täpselt seadistada.

Padruni korkimismasinad on saadaval ühepealistest kuni mitmepealiste kiirete masinateni. Padruni korkimismasina suureks eeliseks on selle mastaapsus kiireks tööks ja loomulikult korgi täpne pöördemoment.

Padruni korgi puuduseks on see, et iga pudeli suurus nõuab osade vahetamist ja kui korgi suurused muutuvad, peavad ka kõik padrunid muutuma (rääkimata võimalusest, et sorteerimine ja korgi transportimine võib nõuda ka osade vahetust).

Padruni korkimismasinat kaaludes tuleks tõsiselt kaaluda samade korkide kasutamist kõigi liinil olevate pudelite jaoks, kuna pudeli vahetamise osad on suhteliselt odavad, et vahetada padruneid erinevate korkide vastu.

Peamine tehniline parameeter:

Mudel: VK-SVC

Toide: AC220V/50-60Hz

Piiramiskiirus: 1200-1500 bph

Võimsus: ≤1,3KW (kaasa arvatud vaakumpump)

Korgi läbimõõt: Φ30-Φ85mm, Φ85-Φ110mm

Pudeli kõrgus: 50-180mm, 120-250mm

Pudeli läbimõõt: Φ30-Φ80mm Φ80-Φ150mm

Vaakumi piiraste: -0,08 Mpa

Katte torsioon: 5-25 N.M

Õhukulu: 0,5m3/0,7Mpa

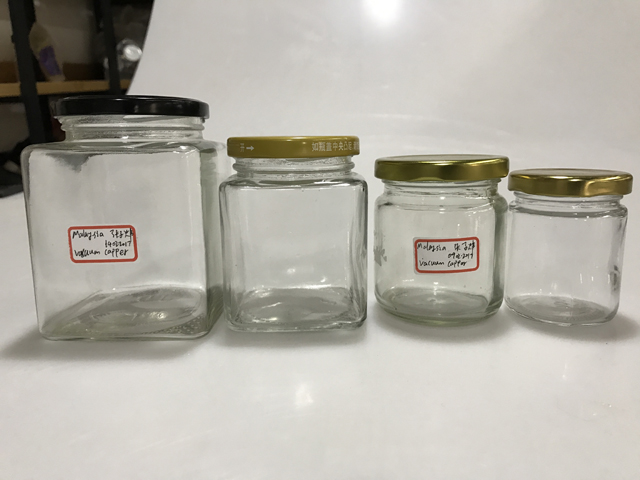

Masinat tuleks kohandada vastavalt klientidelt saadetud tegelikele purkide/pudelite näidistele:

Kasutusjuhend:

A. Struktuur ja tööpõhimõtted

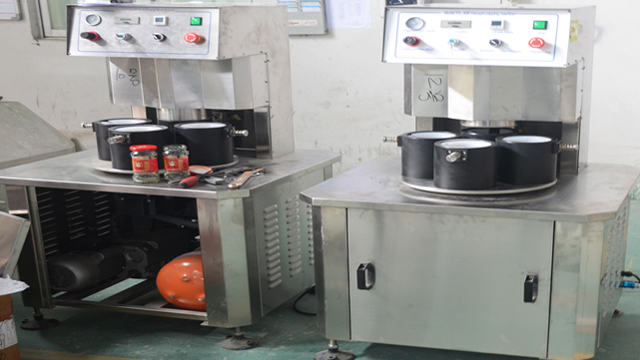

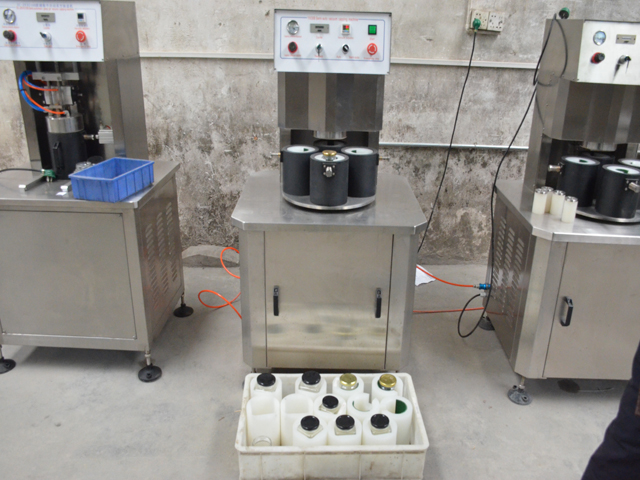

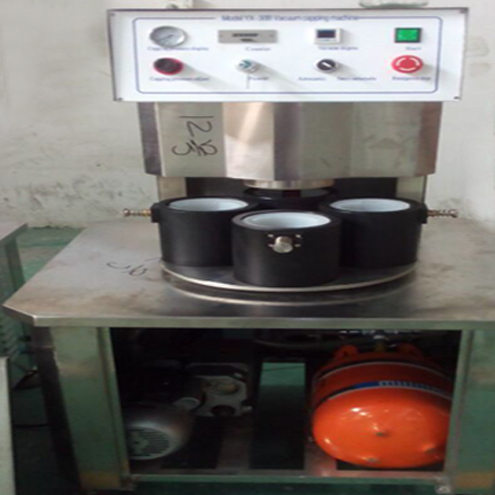

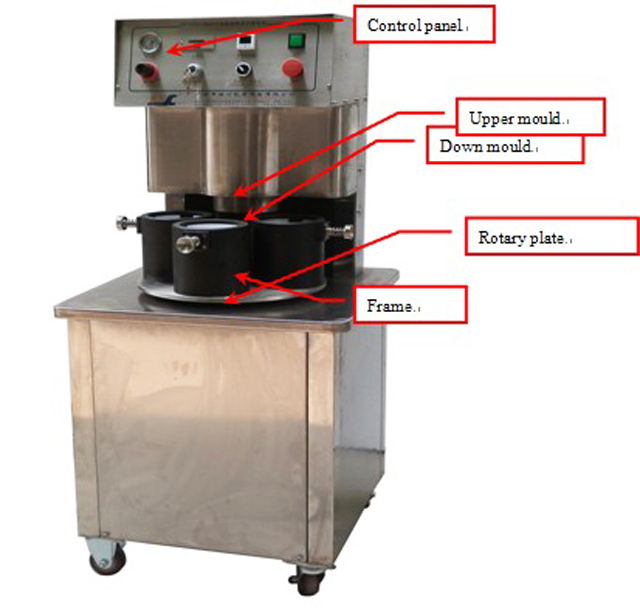

Pilt 1 Vaakumkorkimismasin

Tööpõhimõtted ja funktsioonid

See masin koosneb masina raamist, ülemisest vormimisvormist, pöörlevast asendisüsteemist, kattekonstruktsioonist, vaakumsüsteemist, elektri- ja rõhujuhtimissüsteemist. Töötamine: asetage korkidega klaas sulevormi, seejärel asetage sulevorm käsitsi korgipea keskele. Seejärel sulgeb masin automaatselt vaakumiga.

Sellel masinal on järgmised funktsioonid:

1. Kui asetate allavormi kattepea keskele, sulgeb masin automaatselt vaakumiga;

2. Madalaim vaakumi seadistusfunktsioon: kui masin ei suuda saavutada vaakummäära, nagu varem seadistatud, ei tööta masin järgmise protseduuri jaoks;

3. Pöördemomendi piiramise funktsioon: sulgemispead liigutatakse õhusilindriga ja seda saab rõhu abil reguleerida;

Peamine struktuur ja komponendid:

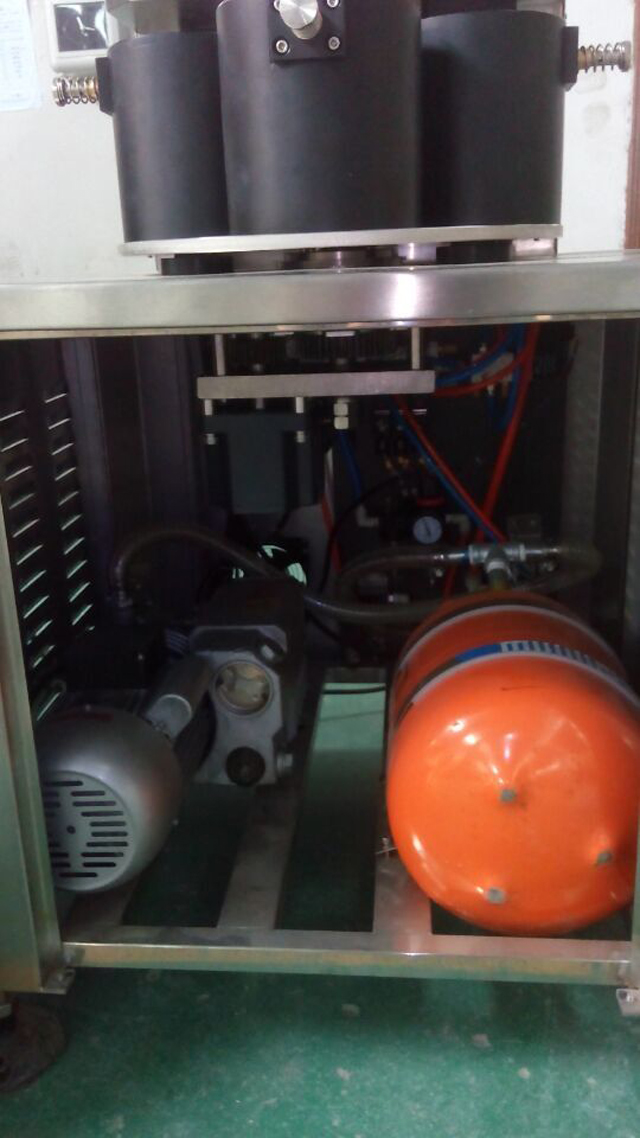

Vaakumpump ja vaakumpaak:

Vaakumfunktsiooni saavutamiseks kasutatakse vaakumpumpa ja vaakumpaaki, vaakumpump peaks olema vaakumõliga, pool vaakumõli sees on ok. Masinat ei tohi kasutada, kui sees pole enam vaakumõli.

Pilt 2 Vaakumpaak ja vaakumpump

Pls ühendage vaakumpump ja vaakumpaak nagu ülaltoodud pildil ja toiteallikaga

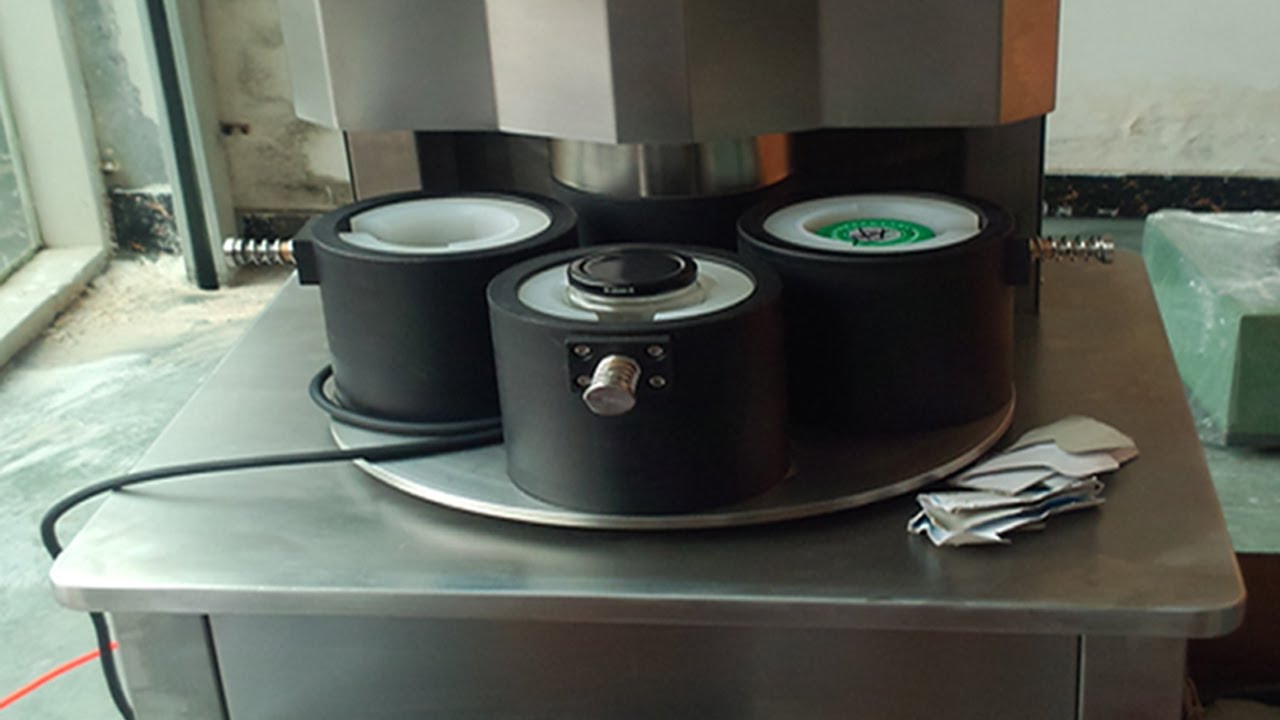

Pöörleva plaadi struktuur

3. pilt

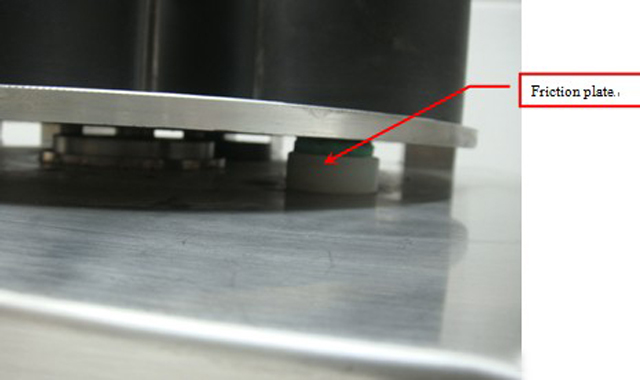

Seda pöörlevat plaati liigutatakse 4 astme võrra Pöörleva plaadi ühtlase liikumise tagamiseks on sellel pöörleval plaadil 3 hõõrdeplaati, mis tagavad takistuse, et tagada ühtlane liikumine. Töötamise ajal tuleb masinat hoida puhtana ja hõõrdeplaadid kuluvad järk-järgult, kontrollige regulaarselt ja vahetage regulaarselt.

4. pilt

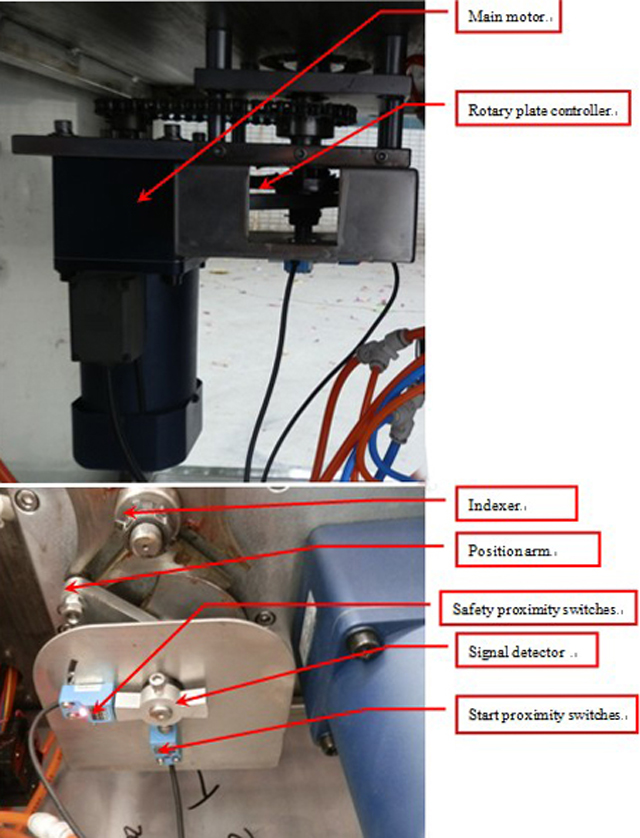

Pöörlevat plaati liigutab põhimootor, kui signaalidetektor liigub käivitusläheduslülititele ja saab signaale (signaalidetektor ja läheduslülitid on umbes 2-3 mm), ülemine vorm liigub korkimisele, kui see korkib, siis mootor töötab endiselt , kui signaaliandur liigub ohutusläheduslülititele ja saab signaali, lakkab mootor töötamast.

5. pilt

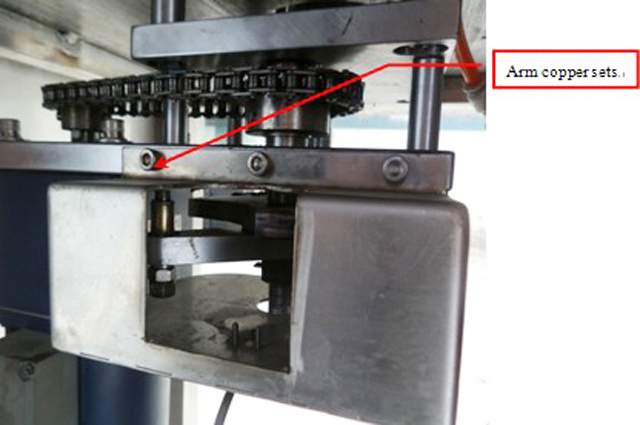

Käepideme vaskkomplektid kuluvad töötamise ajal, neile tuleb regulaarselt määret määrida ja kahjustuste korral vahetada. Muutmisel näete pilti 5

Ülempiiri struktuur

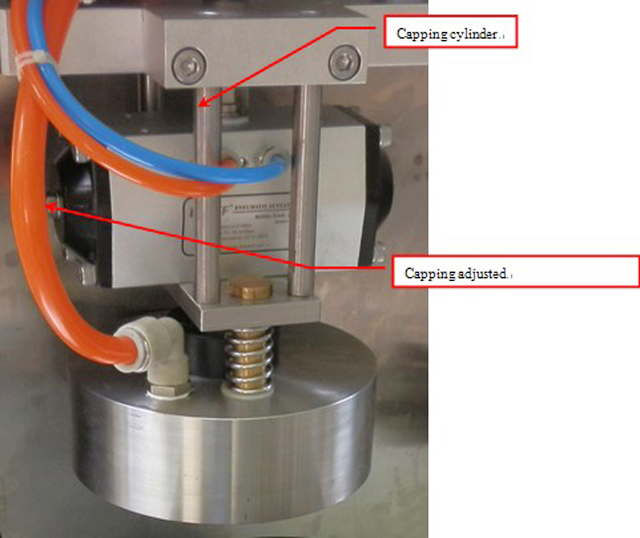

korkiv pea

Korkimispead liigutatakse silindri abil tõstmiseks ja alla, kui kattepea on korkimiseni all ja saavutab vaakumastme, nagu varem seadistatud, liigub korkimispea järgmise protseduuri juurde. Korkimise pöördemomenti saab reguleerida juhtpaneeli sulgemissurve nupuga (nagu näete juhtpaneelil)

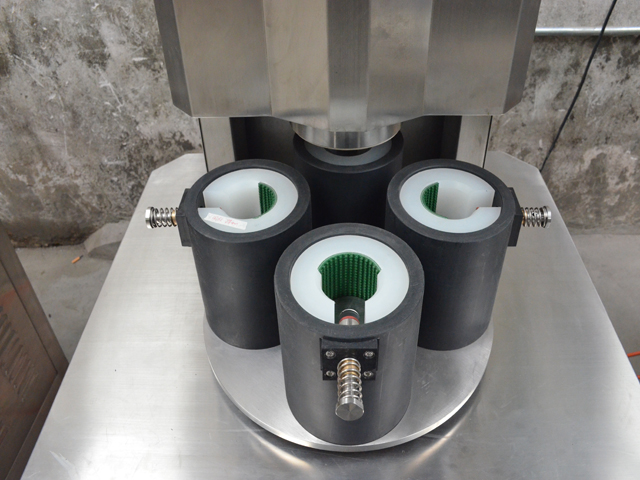

Korkimispea sees olev punane kumm on kergesti kuluv osa, mida tuleb sageli kontrollida ja vahetada. Korkimisel peab korgipea tihedalt korkide külge kinni jääma, udusulgede vormi sisse saab panna midagi erineva kõrguse saavutamiseks. Kuid kõrgust ei saa olla liiga palju või kui see on liiga kõrge, ei saa te vaakumfunktsiooni saavutada, kuid kui see pole piisav, ei saa seda piirata. Tavaliselt on korkide ja sulevormi ülaosa kaugus 16–19 mm.

Pudeliklõpsuseade

Pilt 7

Pudeliklõpsseade kinnitab pudeli korgi ajal, kui pöörlev plaat on asendis, liigub pudeli klõpsamissilinder pudeli kinnitamiseks, et tagada hea korgimine.

Peamine tehniline parameeter:

Mõõdud: 600 (P) × 600 (L) × 1350 (K)

Kaal: umbes 110 ㎏

Toide: AC220V 50～60Hz

Võimsus: ≦150W (ilma vaakumpumbata)

Õhurõhk: 0,5-0,8 MPa

Õhukulu: ≤0,2m3/min

Kiirus: umbes 25 pudelit／min

Korki läbimõõt: kohandatud

Pudeli suurused: kohandatud

Paigaldamine

1. Masin peab olema puhtas ja turvalises kohas;

2. Veenduge, et hädaseiskamine oleks saadaval (pilt 5);

3. Kontrollimiseks toide;

4. Ühendage masin gaasijuhtmega õli- ja veeseparaatoriga, reguleerige õhurõhk 0,6Mpa-ni;

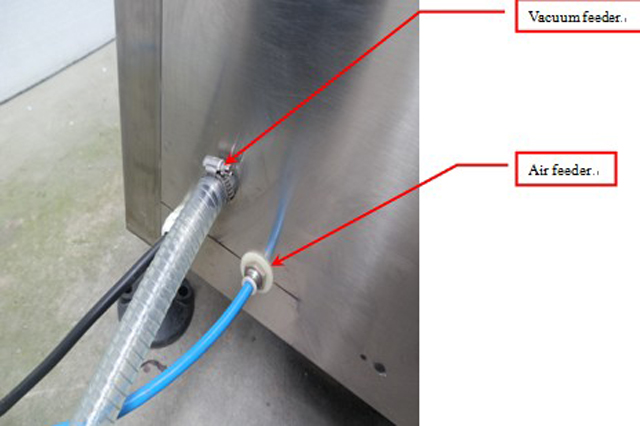

5. Ühendage vaakumpaak masinaga. Veenduge, et gaasileket ei oleks.

Pilt 8

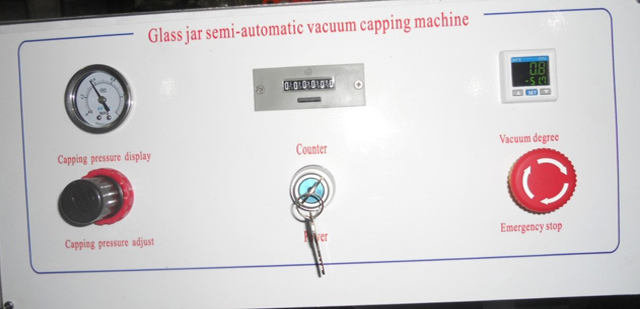

Juhtpaneeli kasutamine

Pildid

Juhtpaneel koosneb katte rõhu tabelist, korgi rõhu reguleerimisest, loendurist, toitelülitist, vaakumi reguleerimisest ja hädaseiskamisest.

1. Korkimisrõhu reguleerimist saab kasutada piiramismomendi reguleerimiseks, kui see on päripäeva, rõhk tõusis, pöördemoment on tugevam, kui see on vastupäeva, siis rõhk vähenes, pöördemoment on väiksem;

2. Hädaseiskamine, kui midagi juhtub hädaolukorras, vajutage hädaseiskamislülitit, siis on masin ohutus olukorras;

3. Loendur on selleks, et lugeda mitu klaasi olete tootnud, kui paned nullimisnupu, loetakse loendur nulliks;

4. Kui on vaja vaakumi astet reguleerida, vajutage vaakumi reguleerimise tabelis "M" ja see kuvab "St1", reguleerimiseks vajutage "︽""︾".

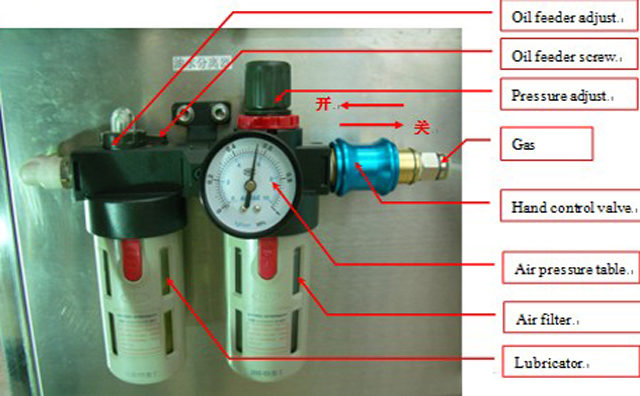

Õli ja vee eraldaja ning rõhk ja reguleerimine (Pilt 10)

Pilt 10

Õli- ja veeseparaator koosneb käsijuhtventiilist, rõhuregulaatorist, õhurõhu tabelist, õli reguleerimisest, õhufiltrist ja määrdeainest;

Käsijuhtventiil on kogu masina õhuvarustuse sisse- ja väljalülitamiseks;

Surve reguleerimine on masina rõhu andmiseks, kui see on päripäeva, rõhk suureneb, kui see on vastupäeva, rõhk langeb;

Õhurõhu tabel on masina töörõhu kuvamiseks;

Õli reguleerimine on masina õli varustamiseks, kui see on päripäeva, siis õli vähenes, kui see on vastupäeva, siis õli suurenes.

Õhufilter on mõeldud suruõhu vee eemaldamiseks, kui õli- ja veeseparaatori rõhk on null, eemaldab õhufilter vee automaatselt.

Määrdeseade peab masinale õli tarnima, esmalt tuleb õhuvarustus välja lülitada ja määrdeainesse õli panna, umbes 2-3 kuud korraga.

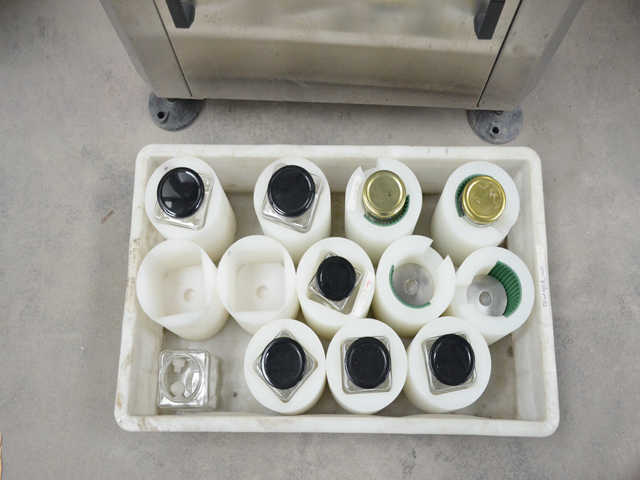

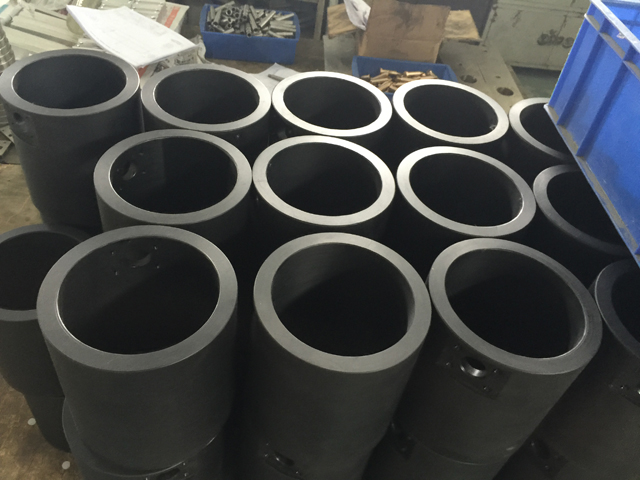

Varuosad vormimiseks, mis sobivad erineva suurusega purkide/pudelitega
