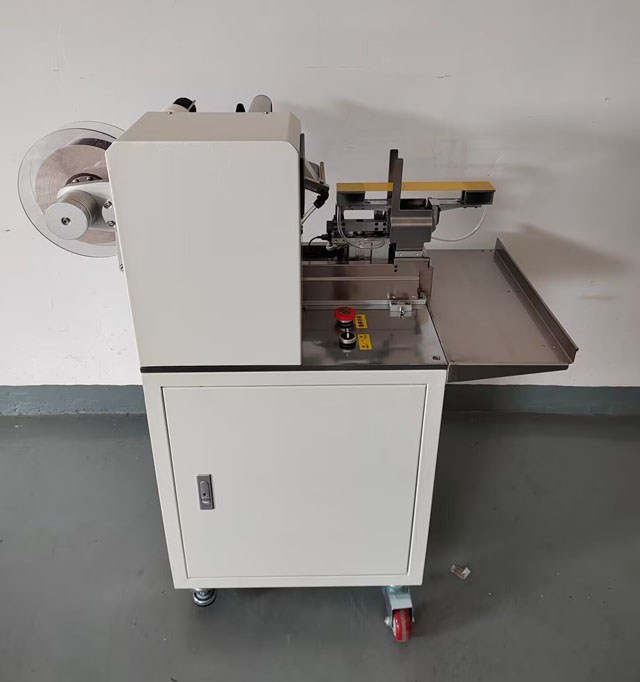

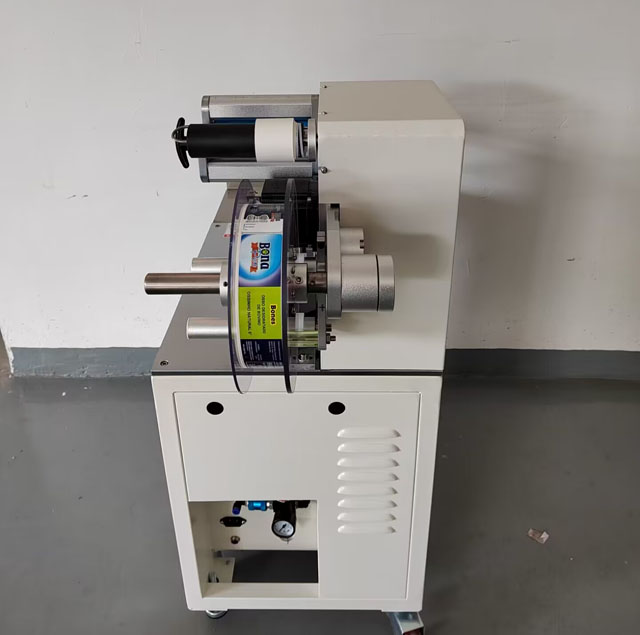

Poolautomaatne lipusildi aplikaator koerakontidest lemmikloomatoidu pakendamiseks

• Seda masinat kasutatakse traatrakmete ja ümmarguste varraste, samuti koera luude, lemmikloomatoodete torude jms märgistamiseks;
• Kohaldatavad etiketi parameetrid: sildipooli siseläbimõõt 76mm, välisläbimõõt Max 240mm; (Muud spetsifikatsioonid tuleb kohandada),
• Märgistusmaterjal: PVC, PET, riie, paber jne;
• Märgise spetsifikatsioon: vastavalt konkreetsele masinale.
• Märgistuse täpsus: ± ≤ 0,2mm;
• Võimsus: 1500 tk/H;
• Õhurõhk :0,4-0,6Mpa Õhukulu 0,15m3/min
• Toiteallikas 220V / 50-60HZ / ühefaasiline (USA standardit saab kohandada)
• Üldmõõt: 630 * 740 * 1040 mm (P * L * K);
• Masina kaal: umbes 86 kg;

Poolautomaatne lipu kokkuklapitav märgistusmasin ("lipp" on tööstuses kasutatud termin tähelepanu äratava sildisignaali tähistamiseks, mis hoiatab tarbijaid olulise uue teabe tõttu etiketti hoolikalt läbi lugema).

Lipumärgis on ideaalne lahendus toodete tuvastamiseks ja üksteise eristamiseks. Kui teil on palju sarnaseid tooteid, mis näevad välja sarnased, võib lipusild pakkuda teile võimalust neid paremini tuvastada. Näiteks arvutikaablid kasutavad seda tüüpi silte palju. Kuid lipusild on levinud ka ehete puhul. Siin märgistavad poed üksikud sõrmused, käevõrud ja kaelakeed lipusildiga.

Lipusildiga saate lihtsal, kuid tõhusal viisil tuvastada toote eesmärgi (HDMI-kaabli VGA). Nimelipu silt pärineb "lipuelemendist", mis luuakse sildi rakendamise tõttu. Lipusildid toodetakse tugevast materjalist ja asetatakse teatud toote ümber.

Lisaks toodete korraldamisele annab lipumärgis teie tootele ka visuaalsema välimuse. Nii eristute konkurentidest ja teil on tooteteabe jaoks rohkem ruumi.

Kasutage lipumärke nii funktsionaalsetel kui ka ärilistel eesmärkidel.

Esiteks tänan teid väga, et valisite meie toote - poolautomaatse lipuvoltimismasina. Selle toote funktsioonide täielikuks kasutamiseks ning oma ohutuse ja huvide tagamiseks lugege see juhend enne paigaldamist hoolikalt läbi.

Ohutusabinõud poolautomaatse kleebise märgistuse kasutamisel:

• Enne sisselülitamist kontrollige toiteallika pinget (AC220V), õhurõhku 4-6 kg ja väline toiteallikas peab olema usaldusväärselt maandatud.
• Ärge blokeerige korpuse jahutusava.
• Mitteprofessionaalsetel tehnikutel on korpuse avamine keelatud.
• Seadme töötamise ajal on tegevusala puudutamine rangelt keelatud.
• Seadme rikke korral lülitage esmalt toitelüliti välja ja pinge all olev hooldus on rangelt keelatud.

Poolautomaatse liputüübi märgistusmasina jõudlus ja parameetrid:

• Seda masinat kasutatakse traatrakmete ja ümarvarraste, samuti lemmikloomadele mõeldud koeraluust närimistoodete voltimiseks ja märgistamiseks;
• Kohaldatavad etiketi parameetrid: sildipooli siseläbimõõt 76mm, välisläbimõõt Max240mm; (Muud spetsifikatsioonid tuleb kohandada),
• Märgistusmaterjal: PVC, PET, riie, paber jne;
• Märgise spetsifikatsioon: vastavalt konkreetsele masinale.
• Märgistuse täpsus: ± ≤ 0,2mm;
• Võimsus: 1500 tk/H;
• Üldmõõt: 630 * 740 * 1040 mm (P * L * K);
• Masina kaal: umbes 86 kg;
• Kohaldatav tüüp: vastavalt konkreetsele mudelile.

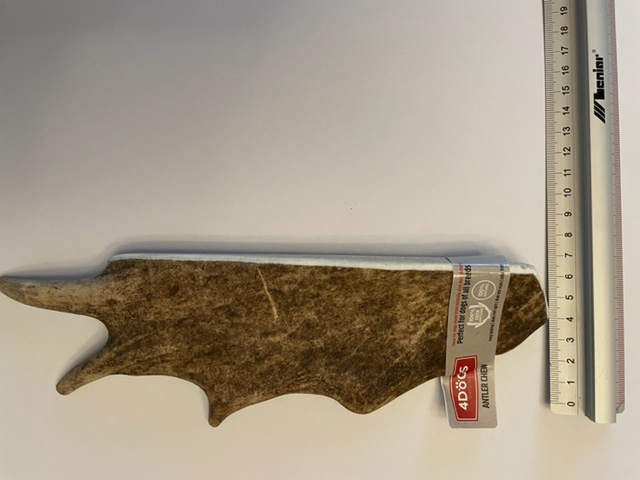

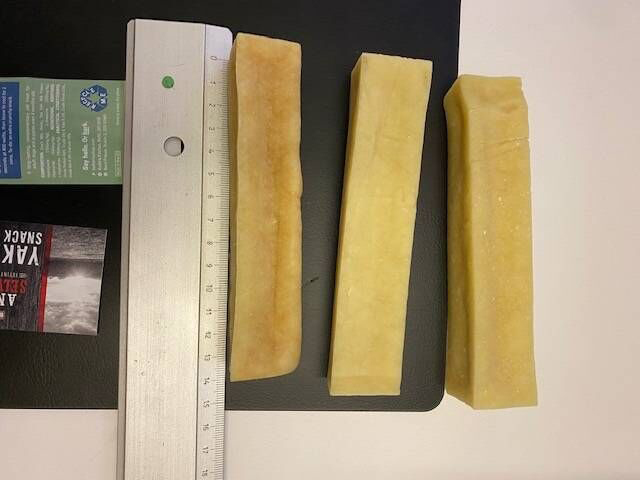

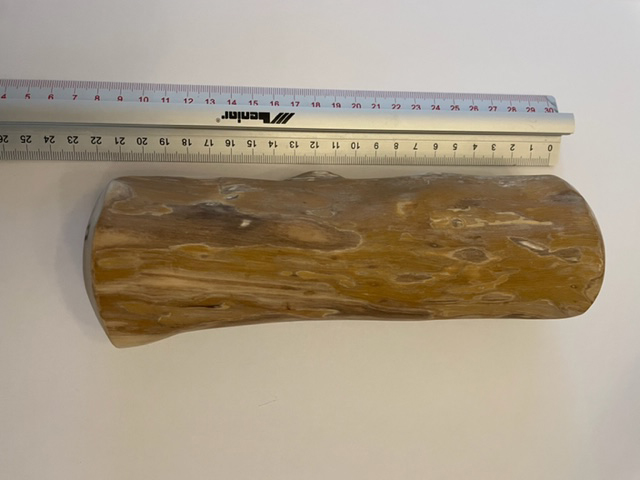

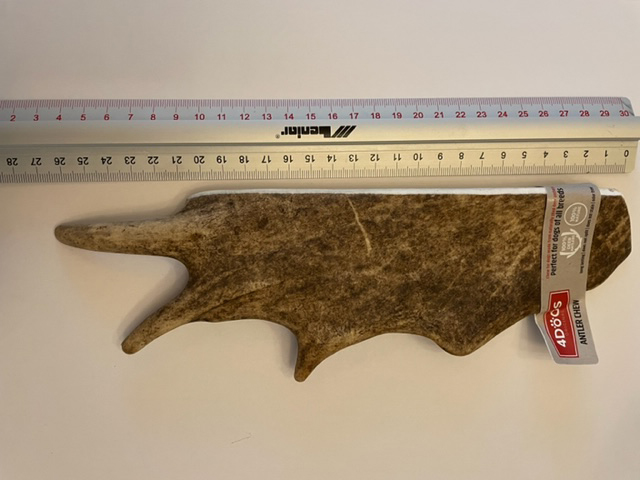

Koera luu proovid:

Poolautomaatse märgistusmasina kasutusjuhised:

Paigaldamine:

1. Viige seade vajalikku paigaldusasendisse.
2. Vajutage universaalset rattapidurit ja fikseerige universaalratas, et see oleks stabiilne.

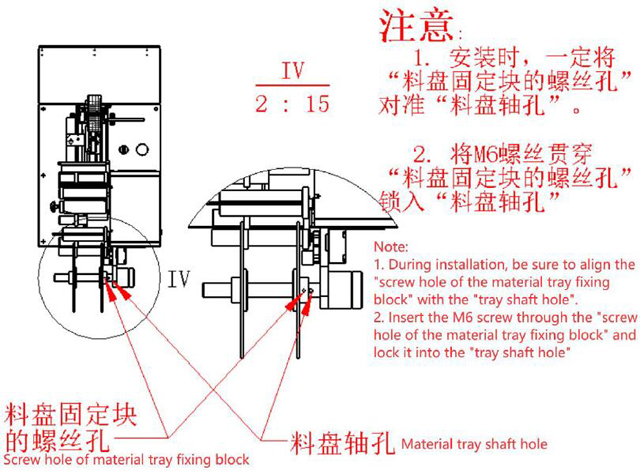

3. Sildi deflektori paigaldamine: paigaldamise ajal joondage kindlasti "aluse kinnitusploki kruviauk" "aluse võlli auguga" ja lukustage M6 kruvi "aluse kinnitusploki kruviava" kaudu "aluse võlli auku" "

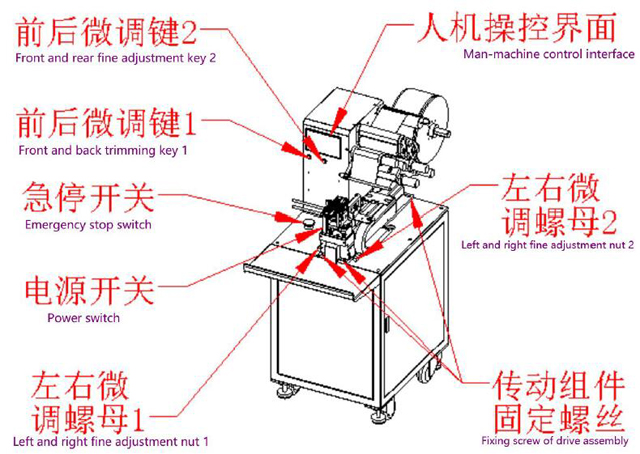

Seadmete välimus, olulised osad ja inimese-masina juhtimisliides

Olulised osad.

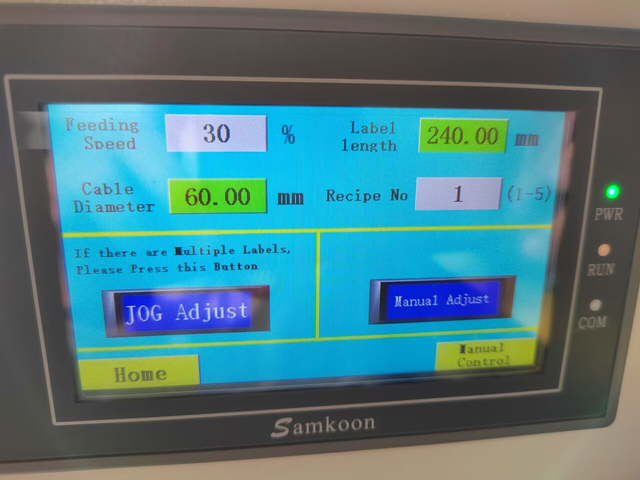

Peaekraan.

• Partii kogus: kui tegelik väljund on kavandatud toodangust suurem või sellega võrdne, lakkab seade töötamast.
• Kogus: Väljundloenduse saab lähtestada, vajutades klahvi "Set Zero".
• Märgistus on lukust lahti võetud (märgistamine alanud)/lukustatud (märgistamine peatatud):
• Pärast märgistamise peatamist teatud ajaks ("iselukustumine" ekraanil "käsijuhtimine" saab määrata kellaaja, ühikuks on "sekundid"), süsteem lukustub automaatselt (märgistamine peatatud) ja vajutage seda nuppu lukust vabastamiseks.

Parameetrid.

• Söötmiskiirus: A. See viitab etiketi eemaldamise kiirusele eemaldamisplaadilt, reguleerituna 0–100%.
• Sildi pikkus: ühe sildi pikkus millimeetrites.
• Retsept nr: Broneerida saab viis rühma.
• Jog: klõpsake sellel klahvil ja süsteem eemaldab sildi ühe korra automaatselt.
• Pikk vajutus ja sildi väljastamine: vajutage ja hoidke seda klahvi all, kuni kuvatakse "OK" ja sildi pikkus arvutatakse automaatselt üks kord.

Käsitsi juhtimine

• Sildi vastuvõtmise viivitus: aeg, mis kulub pausile pärast etiketi valmimist ja etiketti absorbeeriva plaadi avamist.
• Märgise plaadi kiirus: märgise vastuvõtmise indikaatorpea kiirus, reguleeritud 0-100%.
• Sildi pikkus: kontrollige etiketi plaadilt eemaldamise pikkust millimeetrites.
• Hetkeasend: sildiedastusmooduli libiseva asukoha kauguse kuvamine reaalajas, mõõtühik: mm;
• Viivitusega märgistamine: pärast induktsioonlüliti käivitamist juhtme poolt, märgistamine viibib.
• Iselukustuv: määrake, kui kaua see pärast sildi peatamist automaatselt lukustub.
• Edasi: vajutage klahvi "Edasi", sildiajami moodul libiseb edasi ja see funktsioon saab reguleerida märgi vastuvõtupositsiooni kaugust.
• Tagasi: vajutage klahvi "Tagasi", sildi draivi moodul libiseb tagasi ja see funktsioon saab reguleerida sildi algse asukoha kaugust.
• Lähtestamine: sildipea nulli viimiseks vajutage lähtestusklahvi.
• Toru puhumine: klõpsake sellel klahvil õhu läbi toru puhumiseks.
• Standardne imemine: standardplaadi aspireerimiseks klõpsake sellel klahvil.
• Paigaldamine: vajutage "sobitamise" klahvi ja sirge tooriku plaadiga kinnitatud õhusilinder ning juhtmeköidiku paigutusmooduli ülemine ja alumine liikuv silinder liiguvad,
• Sildi puhumine: klõpsake sellel klahvil sildiplaadi puhumiseks aspireerimiseks.
• Sildistamine: märgistamiseks vajutage ja hoidke seda klahvi all.
• Jadatoiming/ükstoiming: seeriatoiming viitab tootmistsükli lõpuleviimisele iga kord, kui käivitatakse, ja üksiktoiming viitab ühe toimingu lõpuleviimisele iga kord, kui see käivitatakse.

Toimimisviis:

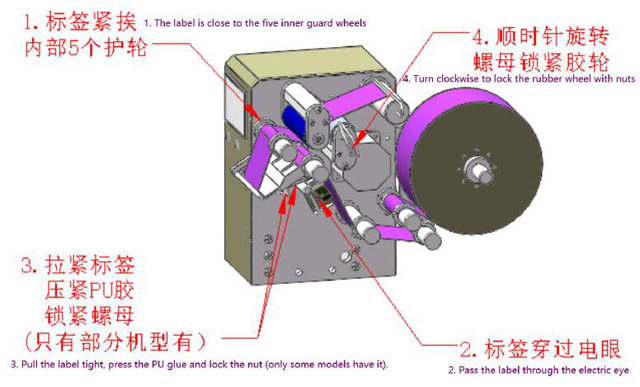

Sildi paigaldamiseks paigaldage silt etiketi eemaldamise moodulile, nagu on näidatud alloleval joonisel.

Käivitage

Toite sisselülitamiseks keerake toitelülitit päripäeva. Nullimiseks vajutage hädaseiskamisklahvi ja keerake seda päripäeva.

Liinivahetus ja masina reguleerimine

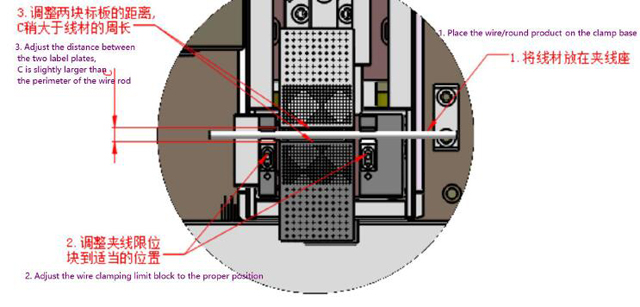

Vastavalt traadi läbimõõdule reguleerige juhtmestiku aluse ja plaadi vahelist kaugust, nagu on näidatud alloleval joonisel

Sisestage aluse paberi laius ja traadi läbimõõt vastavalt joonise 3 aluspaberi laiuse veergu.

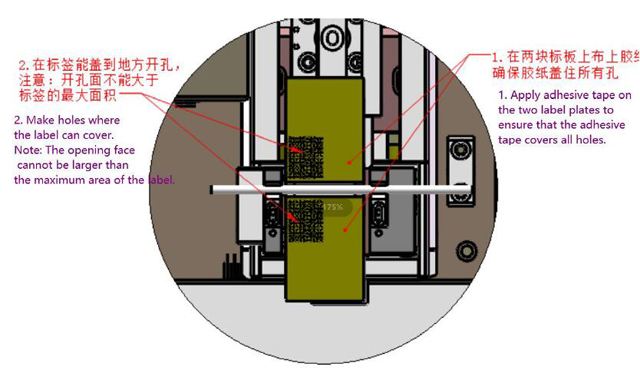

Kinnitage teip ja tehke augud

Sildi esi- ja tagakülg ei ole joondatud

Tootmisprotsessis, kui silt ei ole ees ja taga joondatud, saate seda otse reguleerida veerus "Alumine paberi laius", Samuti võite klõpsata "ees ja taga peenreguleerimisklahv 1" ja "ees ja taga peen. reguleerimisklahv 2" reguleerimiseks ja muutke 0,1 mm iga kord, kui klõpsate.

Vasak ja parem silt ei ole joondatud

Kui sildi vasak ja parem külg pole pärast sildi pooleks voltimist joondatud, keerake esmalt lahti ajamisõlme neli kinnituskruvi, seejärel reguleerige vasakut ja paremat peenreguleerimismutrit vastavalt sildi kõrvalekalde suunale ja astmele. ja lõpuks lukustage ajamisõlme neli kinnituskruvi.

Liputüüpi siltide aplikaatori seadmete hooldus:

• Tugev surve on rangelt keelatud, hoidke alati puhast;
• Määrige ja hooldage masinat ajakava järgi;
• Lisage määrdeõli sildiplaadi liikumisasendisse kord kuus
• Kontrollige regulaarselt, kas õli-vee eraldaja õlitopsis on määrdeõli. Kui ei, siis täiendage seda õigeaegselt.
• Kontrollige sünkroonrihma kulumist masina kõikides osades iga kolme kuu järel
