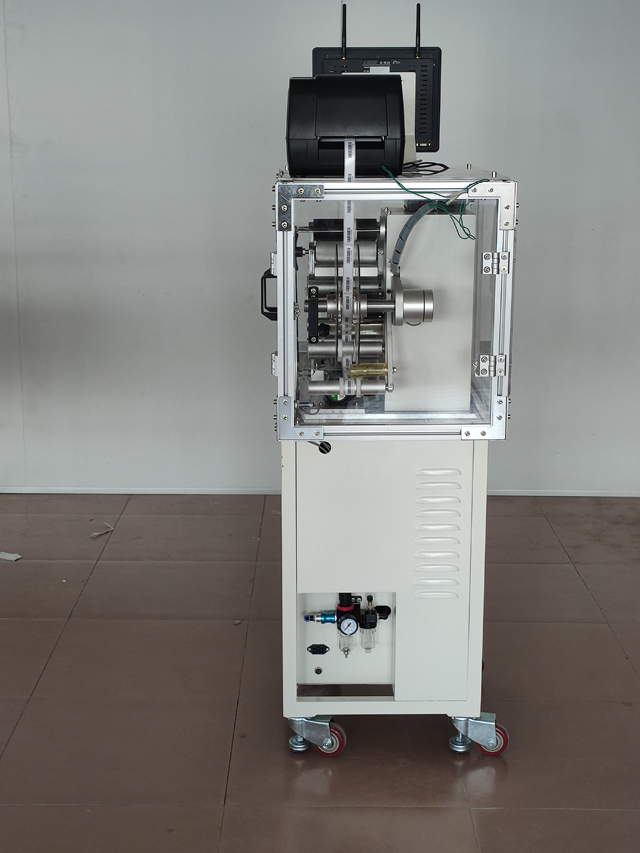

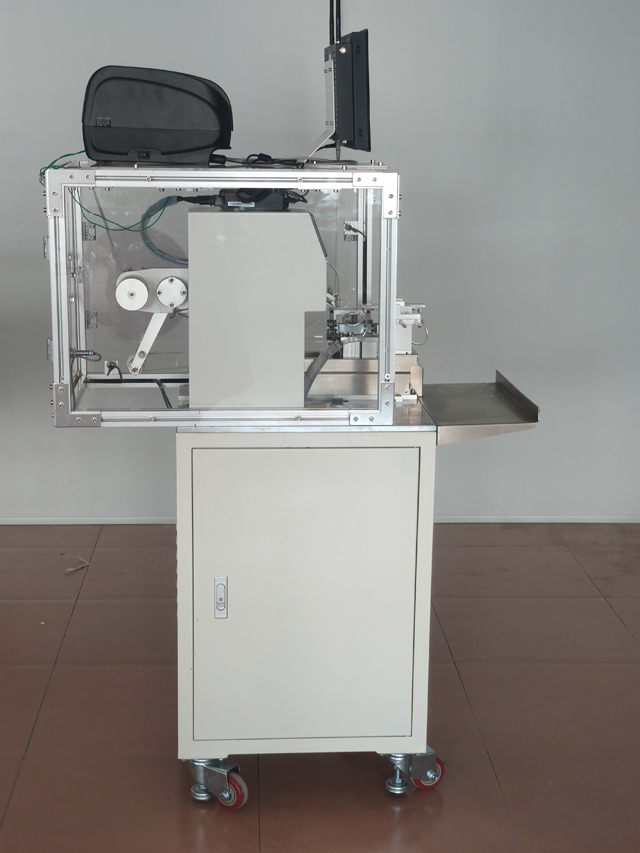

Poolautomaatne kaablitraadi kleebise printimine ja pealekandmine voltimismasin

Mudel: VK-T807
Märgistamise täpsus: ±0,2 mm;
Märgistuskiirus: 1500-1800tk/H
Väikese traadi läbimõõduga tüüp: Kiirus 2000p tk/H
Kohaldatav toote suurus: põhitüüp: läbimõõt: 6–15 mm
Väikese läbimõõduga tüüp: 1-5 mm
Suure läbimõõduga tüüp: rohkem kui 15 mm tuleb kohandada
Kohaldatav sildi suurus: pikkus: 25–210 mm Tooted, mis jäävad väljapoole seda vahemikku, tuleb kohandada Laius: 10–65 mm
Üldine suurus: 850 * 650 * 1300 pikkus × laius × kõrgus, pikk silt suurendab laiuse mõõtmeid
Sobiv toiteallikas: 220v/50hz;
Kogu kaal: 128 kg.

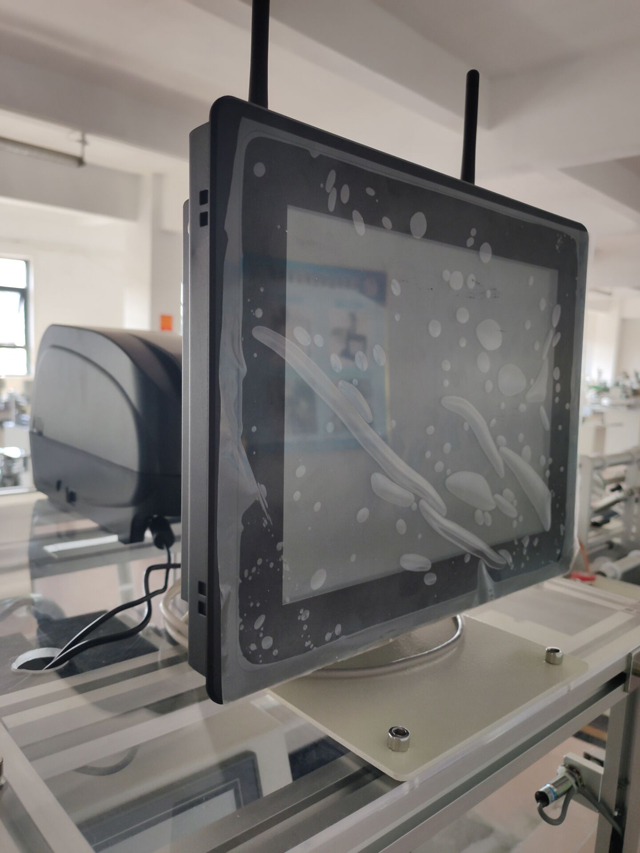

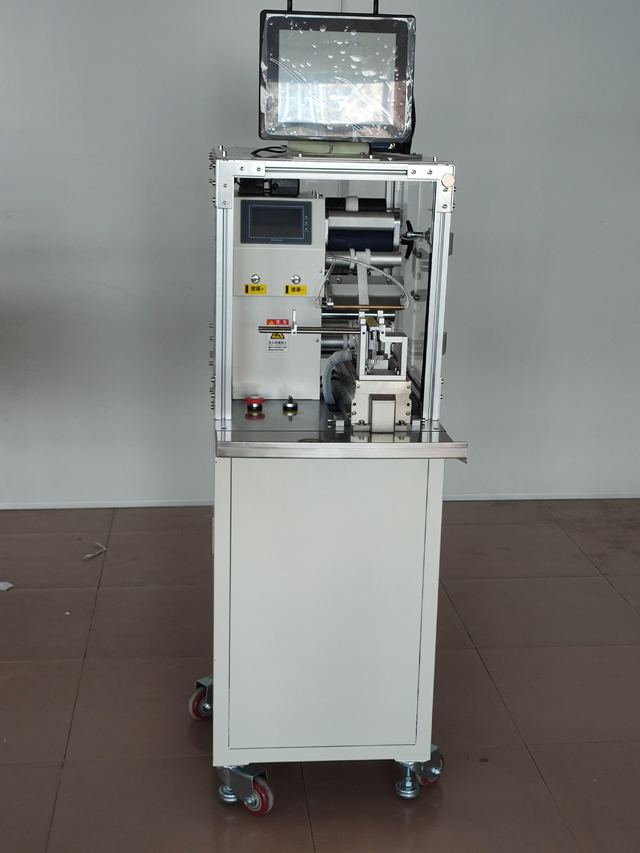

QR-kooder reaalajas printeriosaga

Standardmudeli tehnilisi parameetreid, muid erinõudeid ja funktsioone saab kohandada.

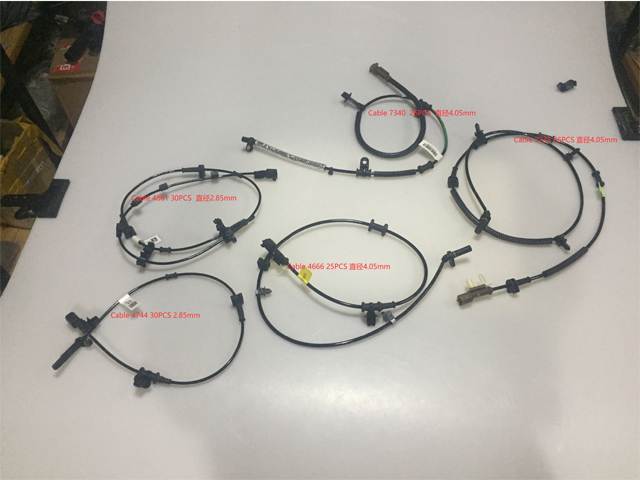

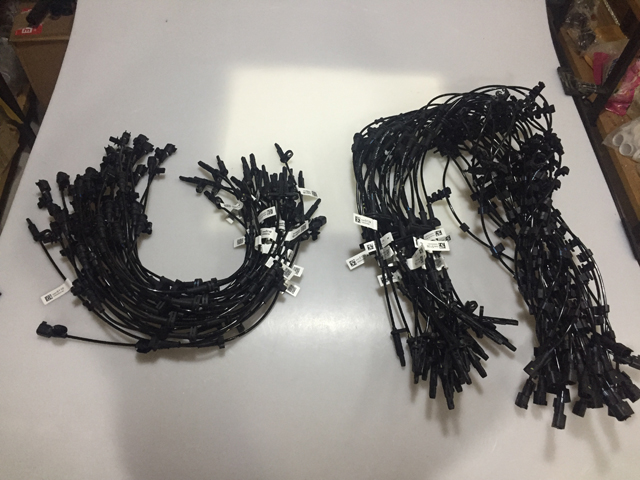

Kohaldatav igasuguste juhtmete ja kaablite, näiteks elektriliinide, arvuti välisseadmete kaablite, elektrooniliste andurite kaablite, kõrvaklappide kaablite, elektriliinide, fiiberoptiliste liinide, kaabliliinide, torujuhtmete, USB-kaablite, faksi-/printerite kaablite etikettide voltimiseks jne.

Kohaldatav laia tootesuuruse jaoks, erinevaid tooteid on lihtne reguleerida ja asendada.

Toimimisprotsess:

Põhiprintsiip: Andur tuvastab toote möödumise, tagasisignaali märgistamise juhtimissüsteemi, signaali töödeldakse PLC-töötlusega, tarnib etiketi sobival ajal eelseadistatud tooteasendisse, kui toode voolab läbi kattemehhanismi, sildid kaetakse tugevalt, märgistus tegevus on lõpetatud.

Menetlus: Toote peale panemine -> Tootetuvastus (automaatselt) -> märgistamine (automaatselt) -> Katmine (automaatselt) -> märgistatud toote kogumine.

Omadused

Lai valik rakendusi, sobib erinevate spetsifikatsioonidega toodetele;

Mugav kasutamine, lai reguleerimine, märgistamine erinevate spetsifikatsioonidega toodetel.

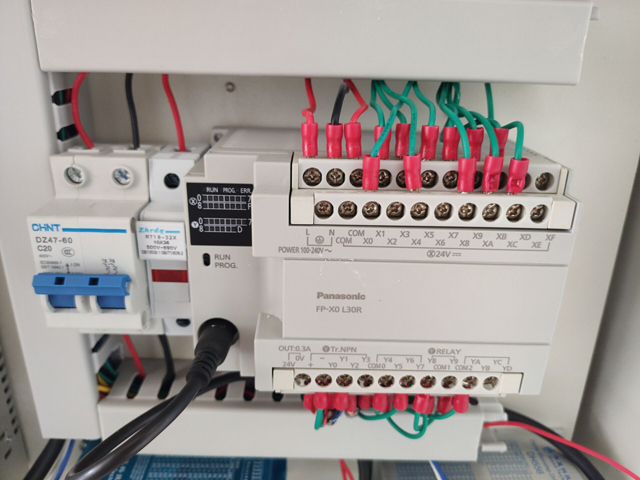

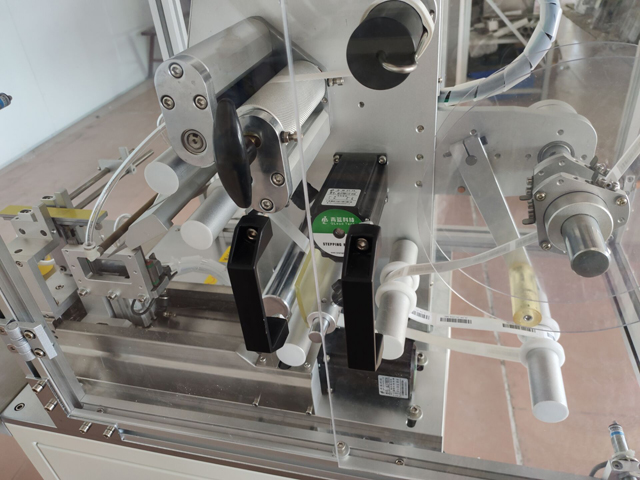

Kõrge stabiilsusega täiustatud elektrooniline juhtimissüsteem, mis koosneb Panasonic PLC Saksamaa märgistusega elektrisilmast, tugiseadmetest 7 × 24-tunnine töö;

Kasutusala:

Kohaldatav silt: isekleepuv silt / kile, elektrooniline jälgimiskood, vöötkood ja nii edasi.

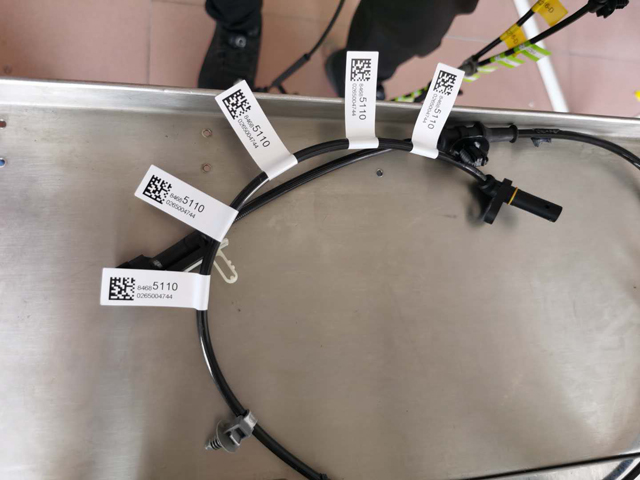

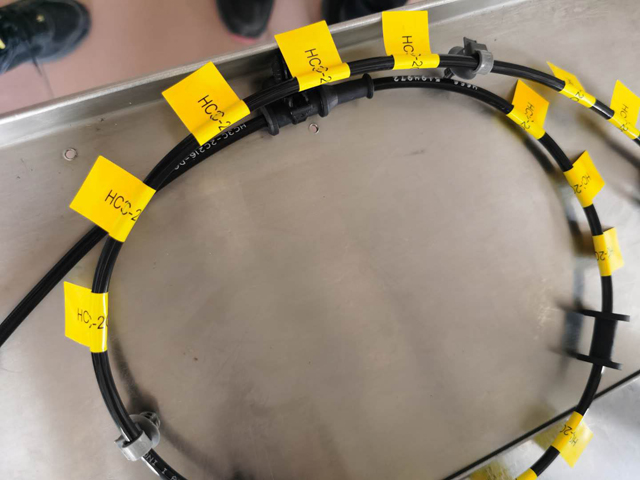

Kasutusala: traat ja kaabel, suur laius, mitmed spetsifikatsioonid, ülitäpsed kokkuklapitavad etiketid.

Kohaldatav tööstus: kasutatakse laialdaselt elektroonikas, traadis, kaablis ja muudes tööstusharudes.

Kasutusala: juhtmete märgistamine, arvuti välisseadmete märgistamine, USB-kaabel jne.

Kokkupandavat seadet saab reguleerida, mitte-tootevalikut saab kohandada vastavalt kliendi näidistele.

Kuidas märgistamismasinat kasutada?

Enne kasutamist kontrollige toiteallika pinget (ac220v), õhurõhku 4–6 kgf ja välisel toiteallikal peab olema usaldusväärne maandus.

Toiteallikas.

Ärge blokeerige šassii jahutusava.

Mitteprofessionaalsed tehnikud keelavad rangelt šassii avamise.

Seadme töötamise ajal on keha kokkupuute ulatus rangelt keelatud.

Seadme rikke korral tuleb esmalt sulgeda toitelüliti ja elektrifitseeritud hooldus on rangelt keelatud.

Masinat kasutatakse juhtmestiku ja ümarvarda voltimiseks ja märgistamiseks.

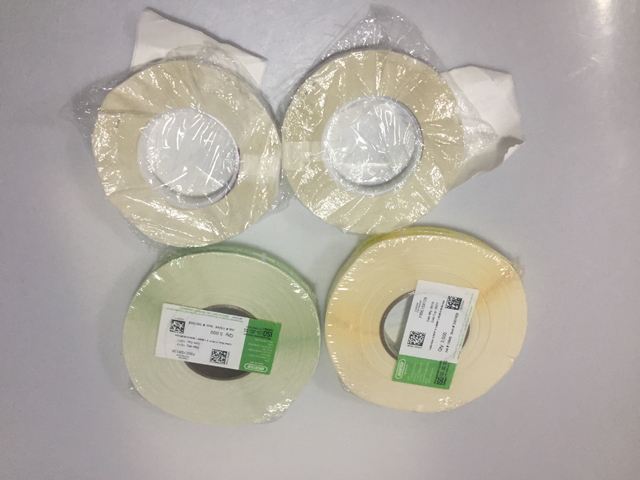

Kohaldatavad etiketi parameetrid: sildirulli siseläbimõõt 76mm ja välisläbimõõt max240mm; (muud spetsifikatsioonid tuleks fikseerida). Sildi materjal: pvc, lemmikloom, riie, paber ja nii edasi; sildi spetsifikatsioon: vastavalt konkreetsele masinale

Märgistamise täpsus: = 0,2mm;

Tootlikkus: 1500 tk/h;

Välismõõt: 630*740*1040 mm (l*l*k);

Masina kaal: umbes 86 kg;

Kohaldatav juhtmestik: vastavalt konkreetsele masinale

Toimingu kirjeldus

Paigaldamine:

Liigutab seadme soovitud paigaldusasendisse.

Tallas universaalse rattapiduri ja fikseeris universaalratta, et see oleks sile.

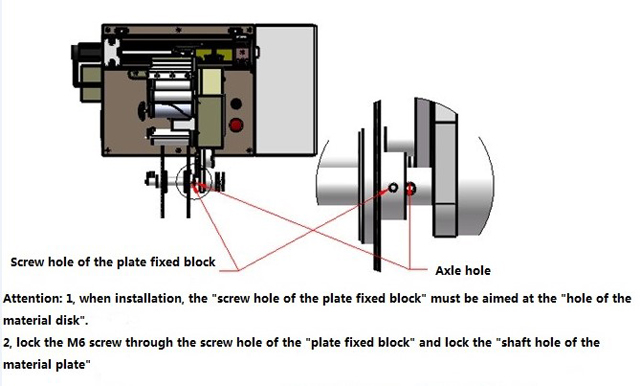

Sildi deflektorplaat: paigaldamisel tuleb kinnitada "ketta kinnitusploki kruviava" materjali võlli auku ja kruvida m6 kruvi läbi materjali kinnitusploki kruviaugu ja lukustada see telje avasse. materjali salv.

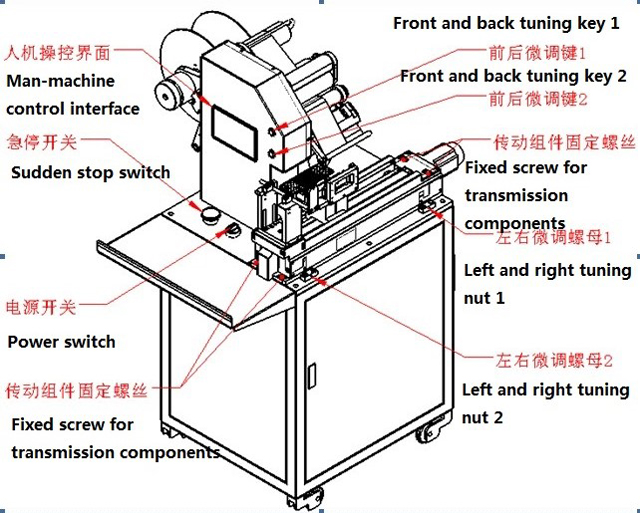

Seadmete välimus, olulised osad ja inimese-masina juhtimisliides

Olulised osad.

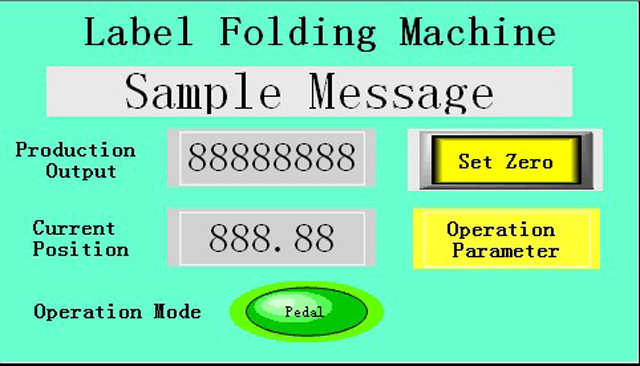

Peamine pilt.

Väljund: võimsuse loendus, vajutage nullimiseks klahvi "väljund null";

Hetkeasend: sildiedastusmooduli libisemisrežiimi reaalajas asendikauguse kuva, mõõtühik mm;

Töörežiim on "automaatne" ja "jalaluu" kahte tüüpi.

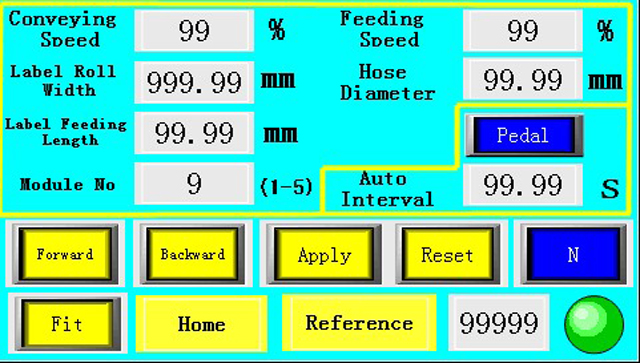

Kasutaja parameetrid

Standardplaadi kiirus: näidikuplaadi töökiirus, reguleeritud vastavalt 0-100%.

Märgi kiirus: viitab eemaldamisplaadilt eemaldatud etiketi kiirusele, mida on reguleeritud 0–100%.

Alumise paberi laius: etiketipaberi laius, ühik mm.

Traadi läbimõõt: ühe traadi läbimõõduga sisend, lame traat või mitme traadi sisend otse kahekordse paksuse vastu võitlemiseks, mm.

Märgi pikkus: kontrollige sildi pikkust eemaldamisplaadilt, ühik mm.

Edasi: vajutage klahvi "edasi", sildiajami moodul libiseb edasi, see funktsioon saab reguleerida sihtasendi kaugust.

Tagasi: vajutage "tagasi" klahvi, sildiajami moodul libiseb tagasi taha, seda funktsiooni saab siluda märgistuspunkti kauguse kaugusel.

Sobivus: vajutage "sobitamise" klahvi, sirge õhuplaadi klambrisilinder ja juhtmestiku paigutusmoodul liigutavad ülemist ja alumist liikuvat silindrit. See funktsioon võib siluda juhtmestiku ja vaakumplaadi klambri vahelist kaugust.

Lähtesta: keerake päis pärast lähtestusnuppu tagasi nulli.

Elekter: pärast etiketi aluspaberi erinevate spetsifikatsioonide väljavahetamist vajutage pikalt elektriklahve, et süsteem saaks sildid ja põhjapaberi läbitungimise automaatselt ära õppida.

Toimimisviis:

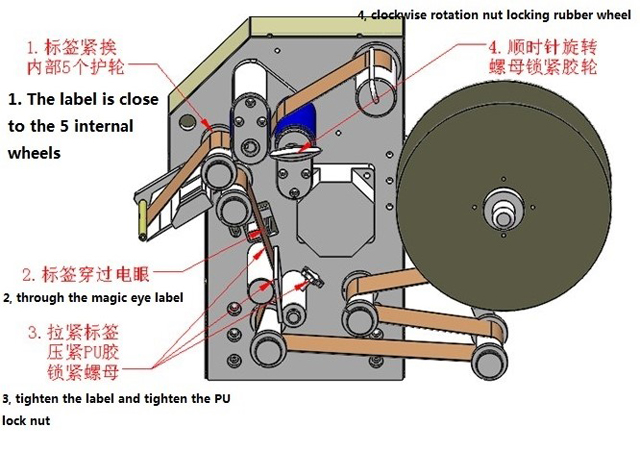

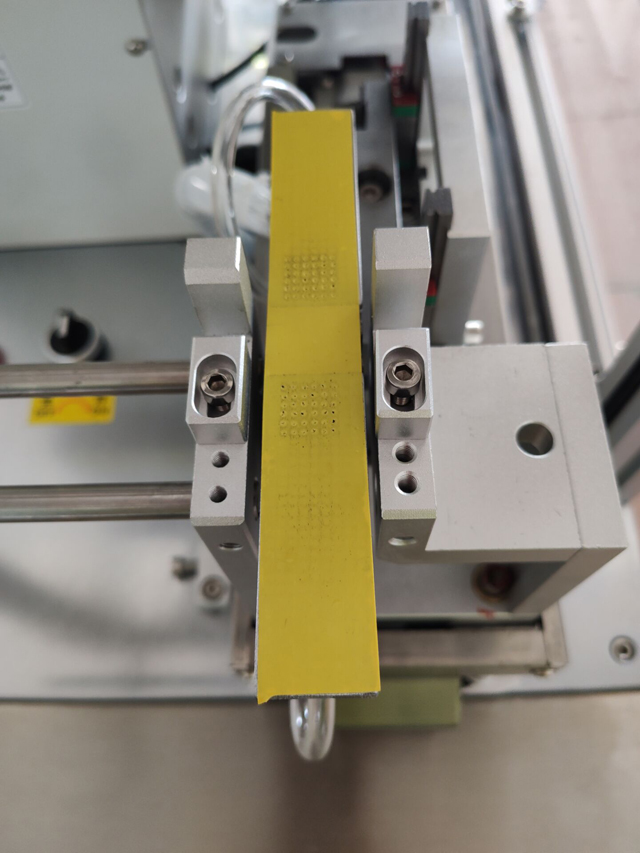

Silt on paigaldatud ja silt paigaldatakse eemaldaja moodulile nagu allpool.

Keerake toitelülitit päripäeva ja lülitage toide sisse. Vajutage stopp-klahvi ja pöörake päripäeva.

Lülitus- ja reguleerimismasin

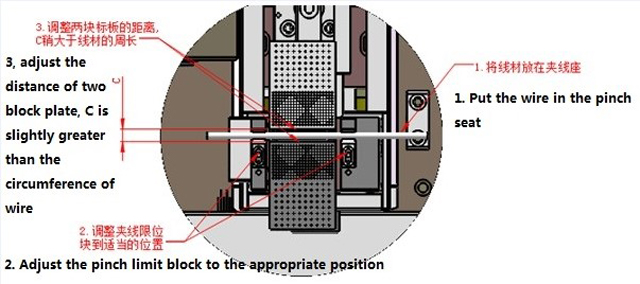

Vastavalt traadi läbimõõdule, reguleerimisele, ühenduspesale, plaatide vahekaugusele, nagu järgmine joonis

Sisestage alumise paberi laius joonisel 3 näidatud alumise paberi laiuses ja traadi läbimõõt sisestatakse traadi läbimõõduks.

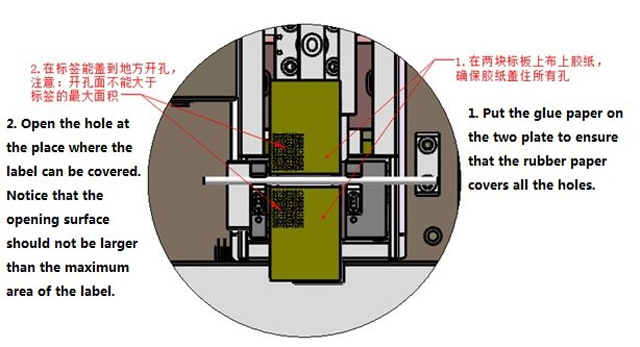

Kleeplint ja avad

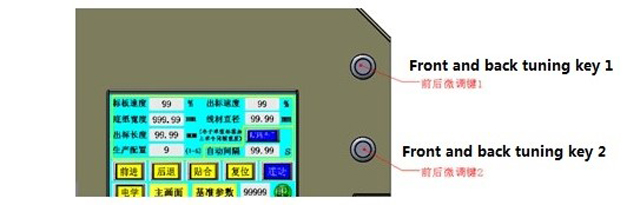

Kui etikett ei ole tootmisprotsessis enne ja pärast etiketti joondatud, saab seda reguleerida otse veerus "Paberi alumise laius". Saab liigutada ka "eesmise ja tagumise tooniklahvi "1" eesmise ja tagumise mikrohäälestuse klahvi 2" reguleerimist, iga liigutusega muuta 0,1 mm.

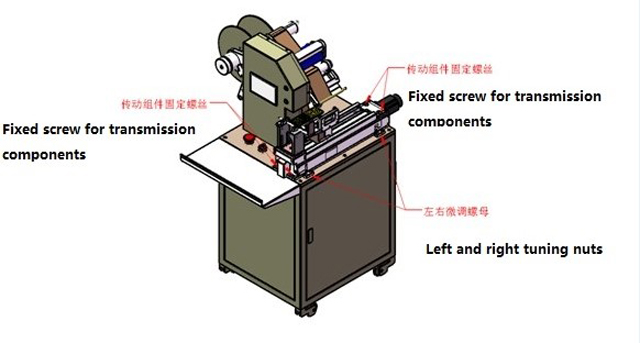

Sildi vasak ja parem reguleerimismasin

Kui sildid on volditud, kui vasak ja parem külg ei ole joondatud, tuleb neli jõuülekande komponenti lõdvalt lahti keerata, seejärel reguleerida vasakut ja paremat trimmimutrit vastavalt kõrvalekalde suunale ja siltide astmele. Lõpuks peavad neli ülekandekomponenti olema lukustatud.

Hooldus Ja Hooldus

Keelake rangelt surve, hoidke alati puhas.

Et masin õigel ajal määrida. Standardplaadi aktiivne asend lisatakse kord kuus. Kui määrdeõli ajastus on olemas, kontrollige separaatori tassi, kui mitte õigeaegselt.

Kolm kuud sünkroonrihma kulumise kontrollimiseks masina erinevates osades
