Pneumaatilised lamedad ruudukujulised ümmargused pudelid, veerevad kodeerijaga märgistamismasin

• Rakenda sildi pikkus: 10 mm ~ 150 mm
• Kandke sildi laius: 10 mm ~ 150 mm
• Kandke paberirulli siseläbimõõt: 40 mm või 76 mm
• Paberirulli välisläbimõõt: φ≤250 mm
• Sisetemperatuur: -10° c ~40° c
• Siseõhu niiskus: 35-85﹪
• Toide: 220V, 50HZ
• Üldmõõt: 550*550*650 (P*L*K)
• Kaal: 78 kg

Seadmete kasutusjuhendid valtsimismärgistusmasinale:

Seadme mudel: VK-T805

Nimi: poolautomaatsed lamedate ja ümmarguste pudelite märgistamismasinad

Sildirullimismasina kasutamise asjaolud

1. Selle seadme kasutamine on rangelt keelatud järgmistes keskkondades:

2. Veenduge, et pistikupesa ja toiteallika liides võivad olla tihedas kontaktis või lahtised kontaktid võivad põhjustada tulekahju.

3. Ärge asetage toitejuhtmele raskeid esemeid ja kahjustatud toitejuhe võib põhjustada elektrilöögi või tulekahju.

4. Enne puhastamist või roostevastase õliga kasutamist eemaldage kindlasti toitejuhe seadme küljest, vastasel juhul võib tekkida tulekahju ja seadme kahjustamise oht.

5. Ärge kasutage lahtist või kahjustatud pistikupesa ega elektrilöögi ja tulekahju ohtu.

6. Kasutage õiget maandust. Kui pistikupesa pole korralikult maandatud, võib see põhjustada elektrilöögi ja seadmete kahjustamise ohtu.

7. Ärge tehke pistikupesa puudutamisel käsi märjaks, vastasel juhul võite saada elektrilöögi.

8. Mobiilseadme kasutamisel veenduge, et toitejuhe on toiteallikast lahti ühendatud, vastasel juhul on tulekahju oht ja seadme kahjustamine.

9. Õige pinge/voolustandardi juures seadmete kasutamine ilma sobiva pinge/vooluta põhjustab elektrilöögi, tulekahju või seadme kahjustamise ohu.

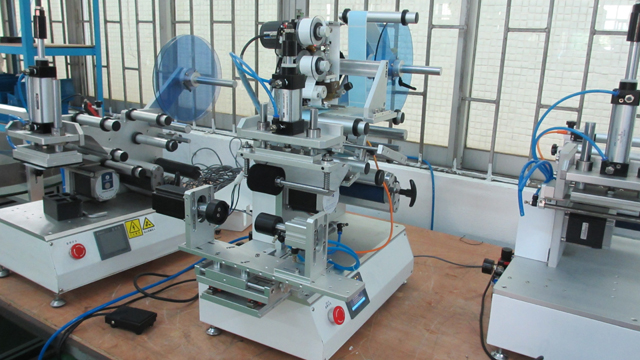

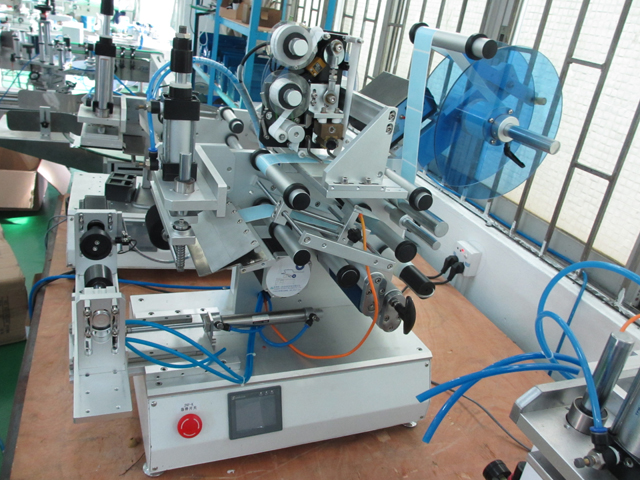

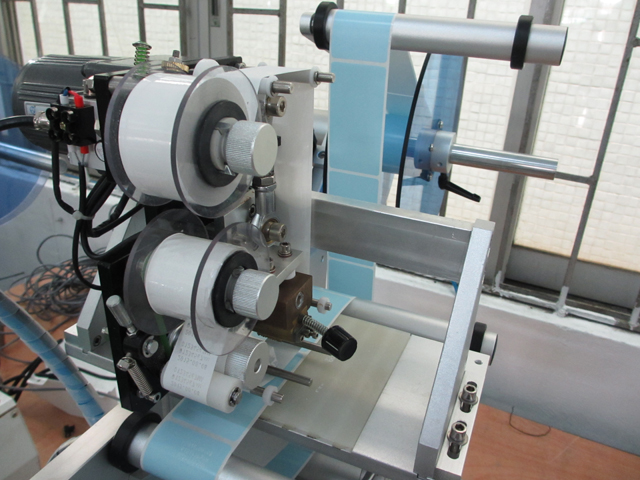

VK-T805 märgistamismasin

Märgistusmasina tutvustus

Märgistusmasin kinnitab toote pinnale automaatselt automaatikaseadme lühinime, see võib asendada käsitsi märgistamise, parandada tootmise efektiivsust ja kvaliteeti. Vastavalt automatiseerimisastmele võib jagada käsitsi märgistamismasinateks, poolautomaatseteks märgistamismasinateks ja automaatseteks märgistamismasinateks; toote kuju järgi saab jagada ümmarguste pudelite märgistamismasinateks, osaliselt ümberringi märgistamismasinateks ja erikujulisteks pudelite märgistamismasinateks; märgistamise ja tootepaigutuse järgi saab jagada vertikaalseks ja horisontaalseks märgistusmasinateks.

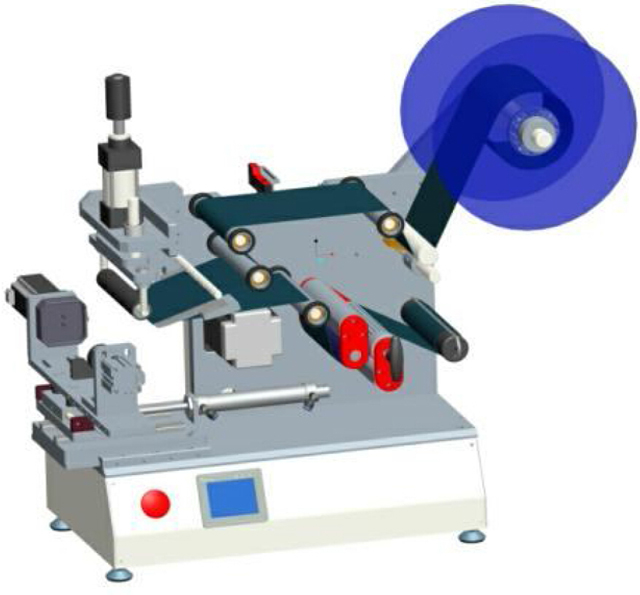

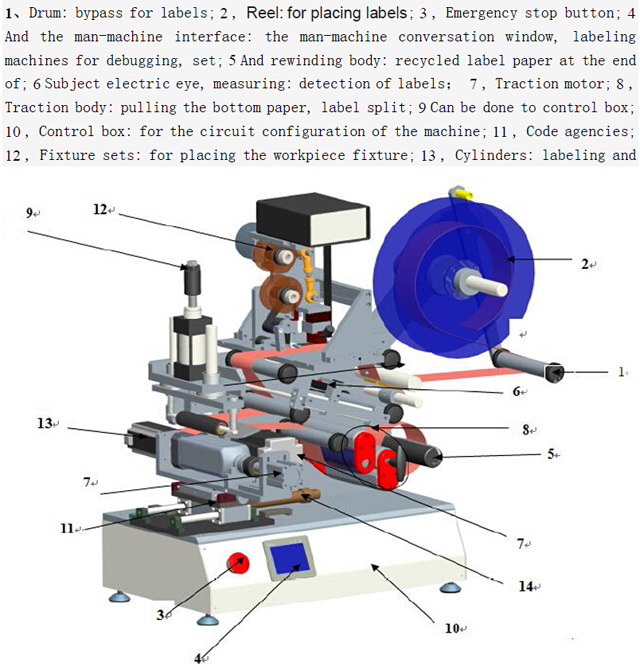

Joonise selgitus mudelil VK-T805:

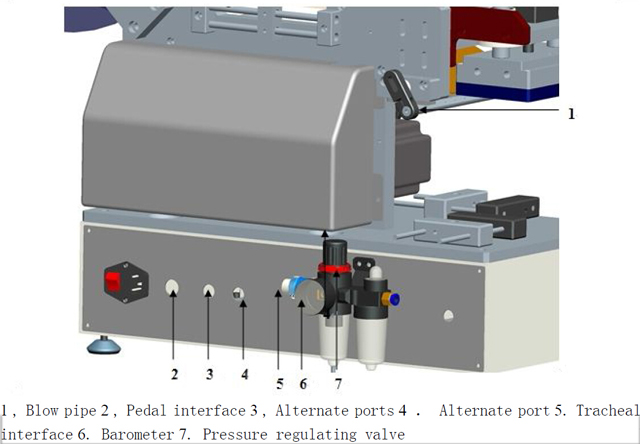

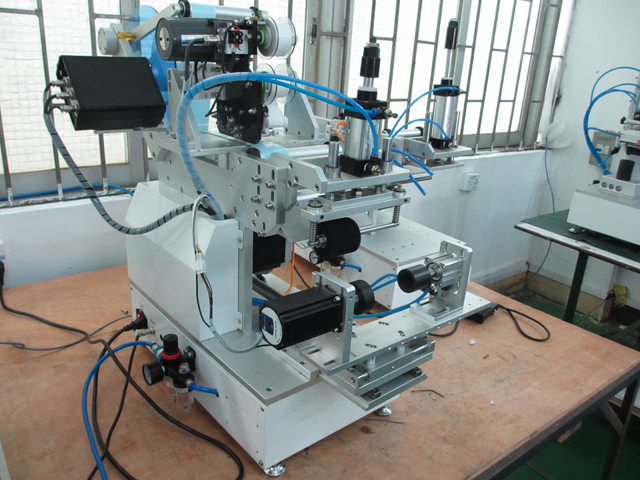

Masina tagakülg

Tehnilised parameetrid:

1. Kandke sildi pikkus: 10 mm ~ 150 mm

2. Kandke sildi laius: 10 mm ~ 150 mm

3. Kandke paberirulli siseläbimõõt: 40 mm või 76 mm

4. Paberirulli välisläbimõõt: φ≤250 mm

5. Sisetemperatuur: -10° c ~40° c

6. Siseõhu niiskus: 35 ~ 85﹪

7. Toide: 220V, 50HZ

8. Üldmõõt: 550*550*650 (P*L*K)

9. Kaal: 78kg

Ulatus

1. Laialdaselt kasutatav toidu-, farmaatsia-, kosmeetika-, kosmeetika-, elektroonika- ja muudes tööstusharudes.

2. Pooltoodetele või valmistoodetele trükitud ja osalise kaarepinnaga poolautomaatse märgistusega.

3. See võib märgistada nii lamedaid kui ka ümmargusi või ovaalseid või muu kujuga pudeleid, vt näidispilte järgmiselt:

Märgistamise teooria

1. Jõuülekandesüsteem: mootor, mida käitab hammasrihma ajamisüsteem ja vastuvõtvad asutused, annavad tõuke märgistuse lõhenemiseks, saavutades seega paberi eemaldamise ja taaskasutamise etiketi lõpus.

2. Juhtsüsteem: see masin kasutab elektri- ja gaasikombinatsiooni, elektrisilmad (sensorid) ja jalglüliti edastavad vastuvõetud signaali keskprotsessoris PLC-le vastavalt töötlemiseks määratud programmile, saavutades seeläbi eemaldamise, imemise, siltide redigeerimise ja loendamise funktsiooni.

Tööprotsessid

Lülitage sisse paigaldussilt, mida on korrigeeritud reguleeritava elektrilise silmasildi reguleerimissildiga

Toide sisse / väljalülitamine

Toide sisse:

1. Masina ümber ja puhastatud, kontrollige lahtiste nähtuste olemasolu.

2. Märgistage ja ühendage toitejuhe toiteallika pistikupesa tagaküljele ning pistikupesa kõrval olev lüliti on avatud.

3. Ühendage toitejuhtme teine ots vahelduvvoolu pistikupessa, kasutades pinget 220V, 50Hz.

4. Avamiseks hädaseiskamislüliti põhipaneel

5. Kõrgsurvegaasi juurdepääs auku (ja veenduge, et lüliti on avatud)

Väljalülitamine:

1. Tavakasutuse korral võite ühendada toitejuhtme vahelduvvoolu pistikupesast või vajutada otse hädaseiskamislülitit.

Tähelepanu!!!

2. Ärge ühendage toitejuhet ega toiteallikat käes oleva märja kontakti korral, kuna see põhjustab elektrilöögi.

3. Ärge asetage toitejuhtmele raskeid esemeid.

Kontrollige seadistusi

1. Ümberringi olevad "1" sildid, olenevalt ruumala sellel küljel olevast sildist, järgivad pindade mahus diagrammi möödaviimise meetodit.

2. "2" kinnituskorpus, ümber poi esimene vabastamine, pärast uuesti vajutamist.

3. Palja silmaga jälgimine, jälgimine sildil pärast numbrit 5 koorimislaua juures, silt eraldatakse nii, et see oleks imemispea efektiivsete fraktsioonide asendis, nagu näidatud eelmisel joonisel. Kui see pole õige, silt tuleb jämedalt kohandada.

4. Teenuses "3" ja "4" siltide vahel, et tuvastada elektriline silm, tuleb katsetada sildiga pikka ringi, kui maagiline silmapilu auk, et testida elektrisilm suudab tuvastada muutusi sildi ja sildi vahel, elektrisilm rohkemate komplektide jaoks vaadake jaotist "Elektriliste silmade seaded".

5. Pärast "6" veojõukere lõppu peame rangelt järgima seaduse ümber olevat "S" kuju ja "T" käepidet olema tihedalt märgistatud staatusega, vastasel juhul põhjustaks see pakkumist, mis ei ole lubatud või ei saa tõmmata. vöö ots.

6. "7" kerimiseks, telg ja ümmargused mustad terasklambrid tegevuste jaoks, kirjaklambri ots.

Parandatud

1. Pärast ülaltoodu lõpetamist, paneelil oleval nupul "automaatne / käsitsi" olek "käsitsi" veenduge, et toide on ühendatud ja sisse lülitatud, ning seejärel vajutage lülitit "sörk", tõmmates alumist paberit umbes 0,5 võrra. meetrit, on loodud nii, et alumine paber oleks vaba ja korrektne.

2. Kui alumine paber on automaatselt korrigeeritud, reguleerime kõik piirringi rullikud, viidates eelmisele diagrammile, liigutame piirringi paberi mõlemal küljel.

Liigutage elektrilist silma

1. Pinnal "Automaatselt / Käsitsi" nuppu "käsitsi", seejärel vajutage "sörk" lülitit, seekord palja silmaga vaatlusega Peel Board, nii et sildid välja riba paneelid 0 ~ 1mm võib olla.

2. Seejärel liigutage sildi testimissilma, asetage nende siltide ja siltide vahele paberiots, pöörake tähelepanu elektriliste silmavalgustitele, kui tuvastuselektrilised silmad liiguvad sildilt või pabersiltide otsast, lülituvad tuled sees ja mitte.

Ülaltoodud diagrammi mõõtmed, veenduge, et imipea oleks ribapaneelidest 0,5–1 mm kaugusel, võite kruvid lahti keerata, et reguleerida

Et saaksite tagada sujuva ülemineku sildi asendi imemispeale. (Tavaliselt on see asend hästi kohanenud)

Tähelepanu!!!

1. Kinnitage rihma vajutamise ja lukustusseadmete lähtestamine, vastasel juhul võib pakkumine olla ebatäpne.

2. Kontrollib, kas test elektrisilmaga, vastasel juhul võib see põhjustada pidevat märgistust.

3. Kontrollige ajamisüsteemi kinnitust, vastasel juhul ei tõmba see põhjapaberit.

Maagiline silmade komplekt

Märkige elektrisilm (siin on ainult illustreeriv ja ei tähenda, et kliendid ostsid mudeli konfiguratsiooni)

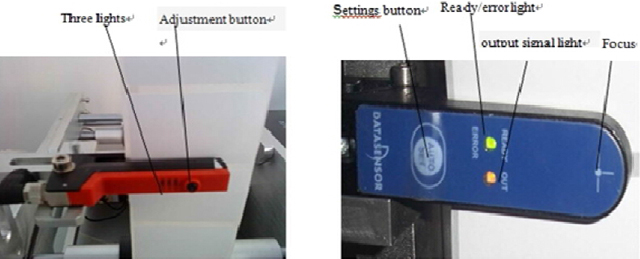

Vasak Saksamaale Dr lihtne metsaraie GS-63 Elektrisilm, parem Itaalia pedicle SR21-IR Elektrisilm. Tavaliselt kasutatakse neid siltide tuvastamiseks. Siin on nende reguleerimismeetodid

1, Dr lihtne logimine GS-63 Elektrilised silmade reguleerimised:

Põhjendus: märgiste vahede tuvastamiseks sõltuvalt paksusest. (Valgus tungib sinna, kus puudub silt ja puudub läbitungimine, on sildid, mida tuvastada) kehtib teatud paksusega pabersiltide või muu märgise kohta

Nupu juhised: Rohelised tuled: toitetuli

Kollane tuli: olekutulede tuvastamiseks (kollane tuli põleb, signaali väljund on)

Reguleerimisnupp: kohandatud erinevate seadistustega siltide tuvastamiseks

Kõigepealt sildid läbi võlusilma nagu järgmine diagramm: Kui tõmbad silte, süttivad sildi ja sildi vahes kollased tuled, seal on silt välja lülitatud, lähtestada ei saa, saad otse kasutada. Kui kollane tuli põleb pidevalt või seda sageli ümbris talub, tuleb elektrisilm lähtestada. Seadistage järgmiselt: esiteks sildid, mis on näidatud läbi theu-kujulise küna võlusilma, pessa on sildid, mis on paigutatud elektrisilm, vajutage ja hoidke reguleerimisnuppu 3 sekundit all, näete, kuidas elektrisilm vilgub kollaseid tulesid, seejärel vabastage nuppu, kus võlusilma pilusse pole pandud silti (märgistage ainult paberi ots), vajutage ja hoidke reguleerimisnuppu 8 sekundit all ja seejärel vabastage nupp sel hetkel. Seadistamine on lõppenud. Sildi elektrisilmad tõmbavad paaki sisse, on näha, et sildid on kollased tuled väljas, sildid on sildiga tühjad, kollased tuled põlevad.

Itaalia jalalaba SR21-IR Elektrilised silmade reguleerimised:

Kuuluvad Groove elektrisilm, läbi valguse hulk tungib läbi tugevuse diskrimineerimine ei ole silte, kohaldatakse pabermaterjali ja etiketi materjali lõpus erinev silt.

Avastamise põhimõte, Groove elektriline silma pool vallandatud valgusvihud, vastu võtta teiselt poolt, kui vahepealne sildid, saab valguse hulk muuta, seades läve, ei ole silte tuvastada.

Seadistusmeetod

1) Kui "valmis" Kui tuled, elektrilise silma fookuse silt keskel, tõmmake silte edasi-tagasi, näiteks väljundsignaali muutusi, elektrisilm on töökorras, saab otse kasutada.

2) Vajutage lühidalt automaatse seadistuse nuppu, roheline ja kollane tuli, elektriline pilkupüüdev keskmine signaal, sel ajal mitteeemaldatavad sildid, kuni roheline tuli kiiresti vilgub.

3) Kui roheline tuli vilgub, kui meedia teiseks maagilise silma fookuse asukohta.

4) Vajutage lühidalt "AUTO SET". Roheline tuli on kustunud. Elektriline pilk püüab teist tüüpi meediumisignaale, mitteeemaldatavad sildid, kuni roheline tuli jääb põlema.

5) Liigutage silte, kahe kohaliku meedia lagunemise korral väljundsignaal põleb, võlusilm on seatud.

6) "VALMIS" Tugev, võlusilm objekti kasutamiseks, mida saab vahetada kahe kandja vahel.

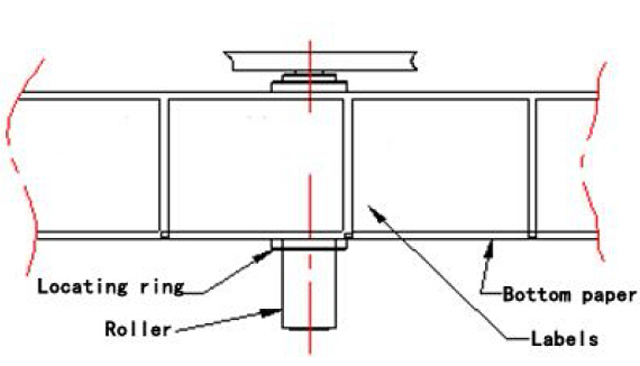

Reguleerige sildi asukohta

1. Esimene konteiner joonisel "C" Ja seejärel proovige kinni hoida, vaatluspostide asukohad ja läbida reguleerimine "A" ja "B" Office'i ploki tegevused, häälestatud sobivasse asukohta.

2. Pärast sobivate aktiivsusistme kruvide reguleerimist tuleb kinnitada, et mitte lahti tulla.

3. D Sisseehitatud elektriline testsilm, mida kasutatakse toodete testimiseks tasuta. Läbi kasti tagasi pedaali / Startup staatuse mõõdetud objekti reguleerida märgistamise masin.

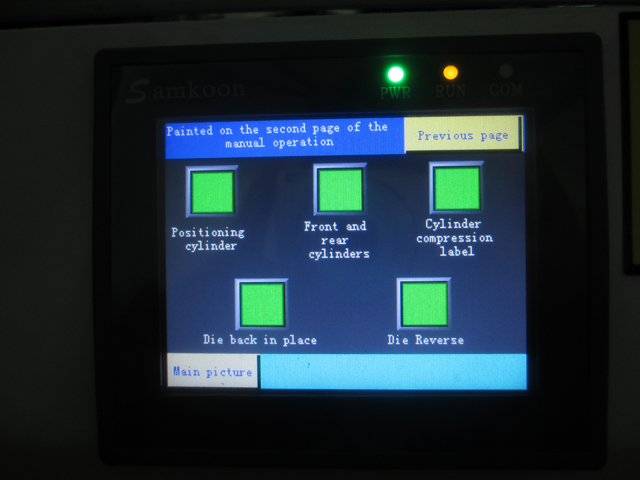

Käsitsi juhtimine

1. Esiteks, sa tahad "Käsitsi / Automaatne lüliti" käsitsi ja seejärel kombineerida "lüliti" kasutada.

2. Käsitsi kasutamine, mida kasutatakse silumisel õigete siltide jaoks

Automatiseeritud toimingud

1. Esiteks, soovite "Käsitsi / Automaatne lüliti" on automaatses olekus ja seejärel koos "jalglülititega".

2. Automaatsed toimingud, mida kasutatakse silumisel, sealhulgas märgistatud ja sildistatud.

Elektriliste silmade reguleerimise mõõtmine:

1. FX-301 seeria elektrisilm on korralikult ühendatud:

Magic eye peab tagama, et mõõtmise õiget paigaldust saab kasutada, ühendusmeetodit ühendamiseks nagu on näidatud järgmisel joonisel, "sisse" pidev must joon "välja" isegi hõbedane joon.

2. Elektrilise silmade tuvastamise põhimõte:

Elektrilised silmad vastavalt valguse peegelduse hulgale objektide eristamiseks. Elektrilised silmad väljastavad valgusobjekte, objekt peegeldab teatud hulga valgust tagasi silmadesse, kui objekt, mis peegeldab valguse hulka, mis jõuab seatud väärtuseni, muutub elektriline silma signaal, annab see signaali juhtimissüsteemile.

3. Lülitage olekut:

"Mode/cancel" nupp, roheline tuli "run", "teach", "ADJ", "L/D", "TIMER", "PRO" lülitub mitme dokumendi vahel, mis näitab erinevat tööolekut.

• "Run" tähistab riigijooksu;
• "Õpetada" õpetamise staatus;
• "ADJ" oleku reguleerimiseks;
• "L/D" tõstesignaali oleku jaoks;
• "PUSH" nupp alla kinnitamiseks, vasak-pare lülitus funktsiooni peenhäälestamiseks.

4. Maagiline silmade komplekt:

4.1 Kui tööjaamas toodet pole, avage läbipaistva kaanega elektriline silmavõimendi, vajutage klahvi "režiim/tühista", edastatakse dokumenti "õpetamine", digiboks kuvab väärtuse, see väärtus on tühi signaal, numbriline stabiilsus , vastavalt "PUSH" kinnitamiseks.

4.2 Seejärel asetage toode märgistamisjaama, sulgege vasakpoolne asend, jälgides asukohti, reguleerides asendiriba asukohta nii, et see jõuaks toote etiketi positsioonini.

4.3 Sildi asend reguleerimisel. Näete digitaalset kasti, mis kuvab numbrilise väärtuse, see väärtus on siis, kui toode tuvastab signaalid, näiteks "1900", stabiliseerunud, kinnitamiseks klõpsake nuppu "PUSH". Kui see on valmis, näitab digitaalne kuvakast HEAD näpunäiteid. (Võite vajutada nuppu "režiim/tühista", et naasta, et "jooks" võib olla jooksmine)

4.4 Edastatakse dokumenti "ADJ", kuvatakse numbriline kuvakast = tühi signaal (südamelöök - tühi signaal) / 2, süsteemi vaikeväärtused läve jaoks, signaali väärtus on suurem kui kriitiline väärtus, see vaikimisi on objekt, on väiksem kui kriitiline väärtus, vaikimisi pole objekti. Tagasiside signaal PLC-le, väljasta vastavad juhised. Läviväärtusi saab reguleerida vasak-parem lülitiga "PUSH" vasaku ja parema klahviga, suurendada või vähendada väärtust, muuta läve. (Tavaliselt ei vaja reguleerimist) seejärel vajutage kinnitamiseks nuppu "PUSH".

4.5 "Mode/Cancel" klahv tagasi tööoleku "käivitamiseks". (Pärast seadistamise lõpetamist tööolekusse "käivita" naasmiseks)

4.6 Sulgege läbipaistev kaas, asetage ots.

4.7 Kui toode asetatakse märgistamisjaamale, tuvastatakse elektriline silm mõõtmissignaal, tagasiside PLC-le, PLC andis välja käskkirja, alustas märgistamismasin oma tööga seotud osadega.

Elektroonilised juhtimiskomponendid

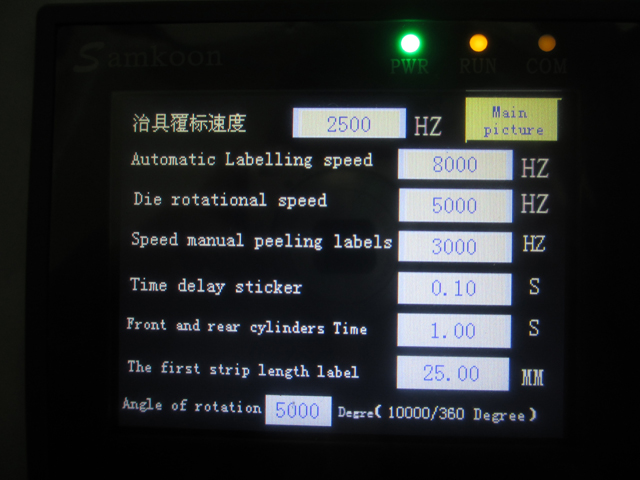

Juhtimissüsteem

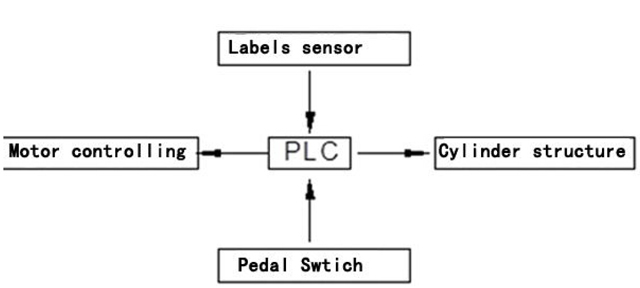

Põhimõte: märgistamismasin põhineb PLC-l, mis võtab vastu signaale ja juhib süsteemi. Nagu ülaltoodud joonisel näidatud, käivitab jalglüliti "jalglüliti" sisselülitamisel signaali PLC-le saatmiseks ja PLC töötleb seda vastavalt seatud programmile ning käivitab seejärel "mootori juhtimissüsteemi" realiseerida etiketi eemaldamise ja söötmise protsessi. Samal ajal pöörab "sildi asukoha andur" (nimetatakse ka elektrisilma mõõtmiseks) alati tähelepanu sildi läbitavale vahemaale. Kui see sisestab märgise värskendamise kauguse, saadab "sildi asukoha andur" kohe signaali PLC-le. Samamoodi töötleb PLC seda vastavalt seatud programmile ning "mootori juhtimissüsteem" saadab seiskamissignaali ning käivitab sildi imemismasina ja märgistussüsteemi, et lõpetada sildi eemaldamine ja kleepimine.

Levinud vead ja välistatud

Märgistusasend ebastabiilne

1. Surveseade ei pruugi olla tihedalt, mille tulemuseks on lahtise, elektrilise silmatesti märgistus ebatäpne.

2. Tõmbekeha libiseb või pole tihedalt, mille tulemuseks on alumine paber siluda.

3. Kleebitav kuju või asend.

Võtke ära

1. Surverihma seadmed on liiga pingul, põhjustades rõhu vähenemise.

2. Automaatrežiimis on tähistatud ilma kõrvalekaldeta alaldamisega ja alaldab tagasi.

Märgistuskvaliteet ei ole hea, on mullid või kortsud

1. Silt võib olla liiga õhuke, kleepumise seadus ei kehti pehmete õhukeste läbipaistvate siltide puhul

Seadmed ei reageeri

1. Kinnitage, et elektriliinid, pole probleemi.

2. Kinnitatud, et kaitsmete kõrval olev ülekandeava on terve, näiteks läbi põlenud, vahetage

3. Võib kasti lahtine sisemine juhtmestik, remont spetsialistid

Märgistuspaber tavalise murru lõpus

1. Surverihma seadmed on liiga pingul, põhjustades rõhu vähenemise.

2. Võib märgistada halva kvaliteediga paberi otsa või sügavale hammastesse

Imipea rike või talitlushäire, etiketile vastav käitumine

1. Kas imemispea augu kork põhjustab ebapiisava imemise (rõhu garantii 0,7 MPa üle)

2. Puhumistoru puhumissuund on vale, seda saab reguleerida liikumis- ja pöörlemissuunaga

3. Kui sildikatted puuduvad, vähendage imemiskadu läbipaistva kleepuva tihendiga

Pidevad sildid

Elektrisilm on halvasti seadistatud, lähtestatakse elektrisilm

Materjalide kogumine taaskasutatud paber lõpus lahti

Peamiselt vananeb veorihma taga, vaheta uus rihm.

Sildi valmistamine

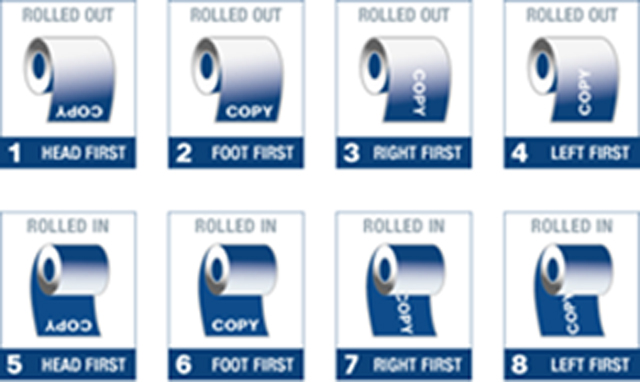

1. Siltide valmistamisel pöörake tähelepanu poi ümber olevale suunale.

2. Veenduge, et võlusilm tuvastab võõrkehade augu, ööseks paberi mulgustamist ei saa jätta, vastasel juhul tuvastamata elektrisilm, mis põhjustab siltide dubleerimist.

3. Veenduge, et silt ja alumine paber oleksid sujuvalt lahti.

Rutiinne hooldus

1. Tavakasutusel võib seadet regulaarselt kontrollida.

2. Seadmed korrapäraseks tolmutõrjeks ja roostetõrjeks.

3. Ärge kasutage pikka aega, ühendage soovitud toide lahti ja tehke hooldustööd.

Lisa

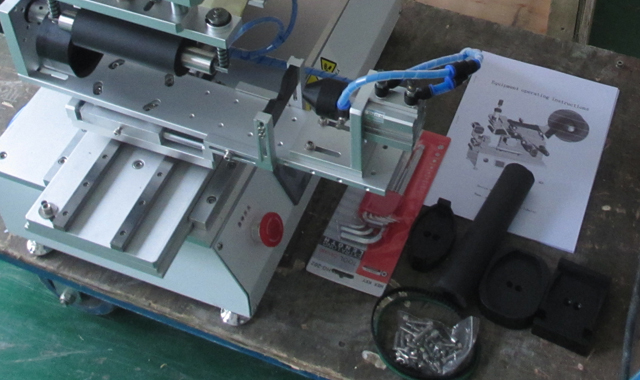

Selle märgistuse standardtarvikud: kasutusjuhendid, kuuskantvõtmed, elektriline silma reguleerimise kruvikeeraja.

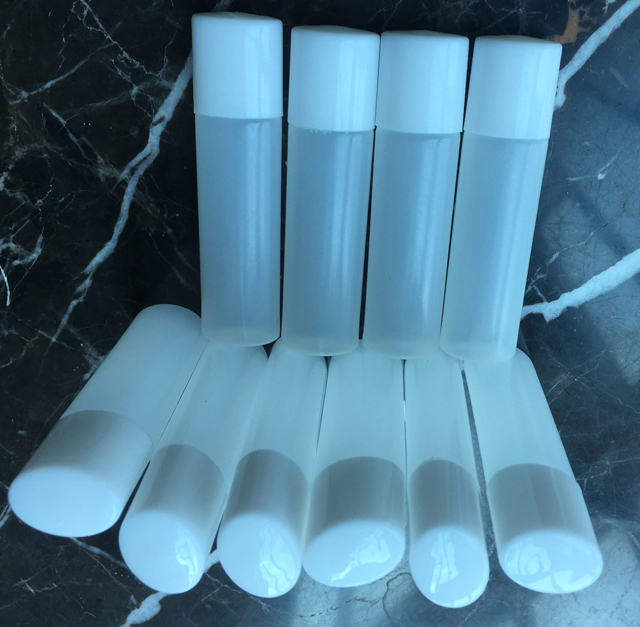

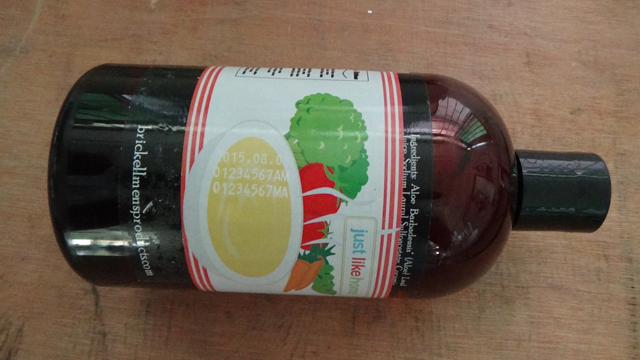

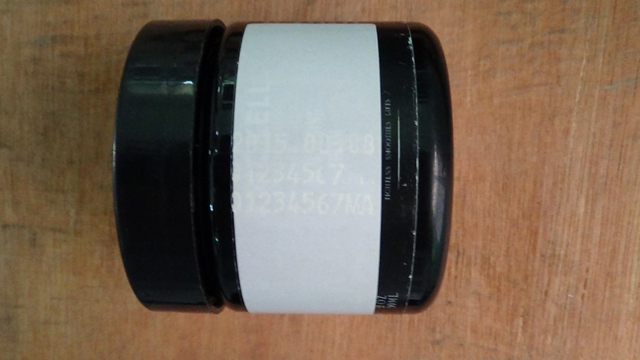

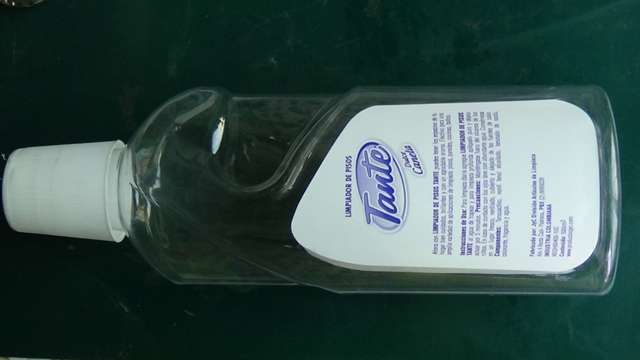

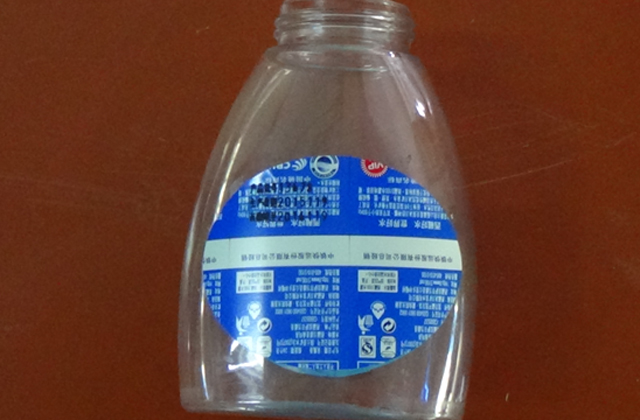

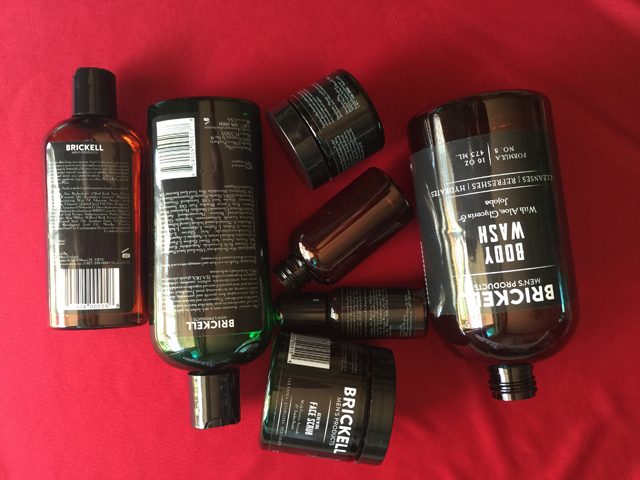

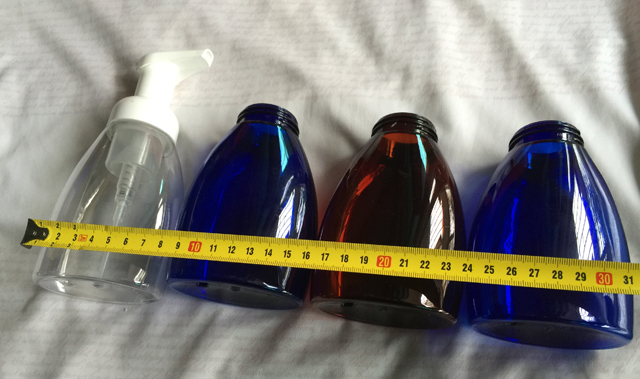

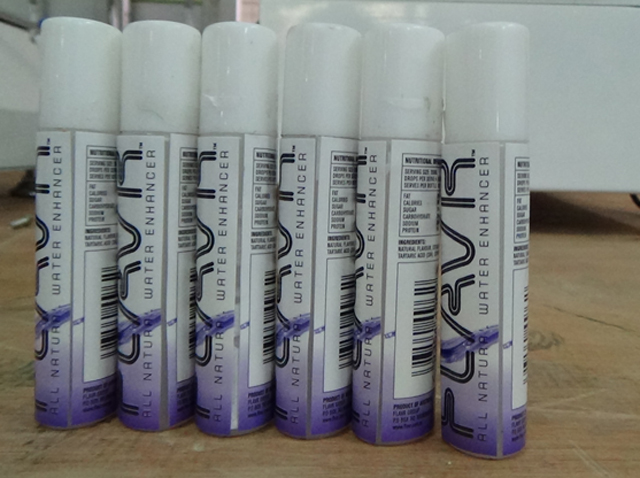

Erineva kujuga pudelite märgistusnäidised:
