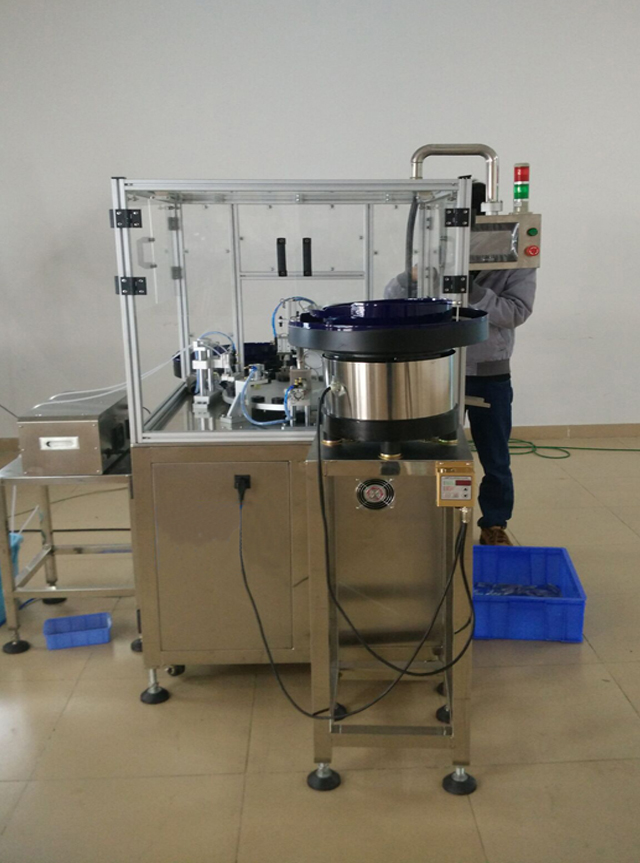

Monobloki väikese tilga pudeli toru täitmise korgiga masin

• Mudel: VK-MFC
• Võimsus: ~220V/ühefaasiline
• Vooluvool: 7A
• Sagedus: 50HZ
• Õhurõhk: 0,7 MPa
• Võimsus: 1100W
• Suurus: 1900 * 1550 * 1850 mm
• Kaal: 485 kg
• Täiskaal: 555 kg
• Täitemaht: 1ml kuni 150ml
• Masinat saab kohandada ja pulbristada USA standardi järgi

Vaata videot

Märkus enne masina käivitamist

1. Masina toiteallikaks on ühefaasiline / 220 V alternatiivvool; Enne masina sisselülitamist kontrollige õiget ühendust.
2. Kontrollige, kas õhurõhk on õigesti ühendatud.
3. Kui masinal ja vormis on võõrkehi, eemaldage need;
4. Veenduge, et peristaltiliste pumpadega ühendatud voolikud oleksid materjalipaaki asetatud;
5. Kontrollige, kas täiteotsikud on pudelite suudmega joondatud, korgipead pudelitega;

Põhiandmed

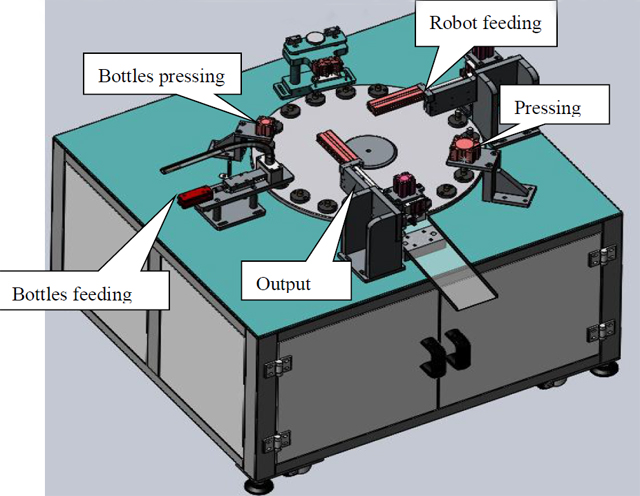

Piltide ja joonistamise masina sulgemine

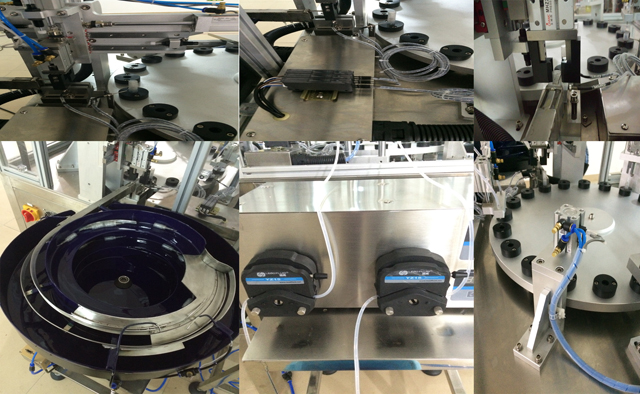

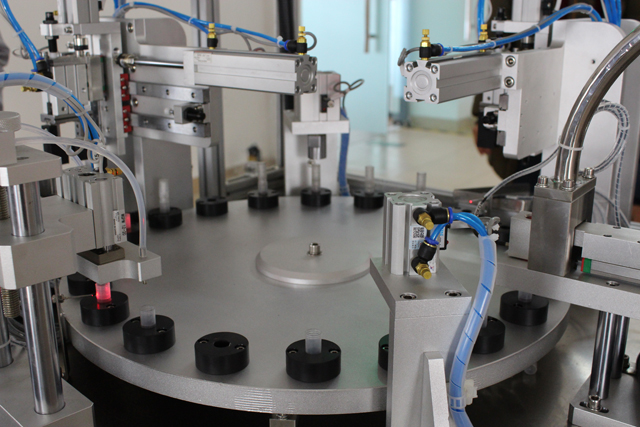

Jaama selgitus:

1. Pudelite söötmine: vibratsioonikauss annab pudeleid ette, pneumaatilised elemendid suunavad pudelid pöördeplaadile, seejärel taanduvad pneumaatilised elemendid;
2. Pudelite pressimine: Tänu pneumaatiliste elementide poolt toidetud pudelitelt vabale kukkumisele paneb pudel pudeli hoidiku põhjani ulatuma;
3. Tankla: täitke vedelik pudelitesse; jaam töötab koos peristaltiliste pumpadega;
4. Roboti söötmine: robot söödab pumba pudelitesse.
5. Pressimisjaam: pingutage pudelid pumbaga;
6. Väljund: lõpptoodete teisaldamine pöördeplaadist välja

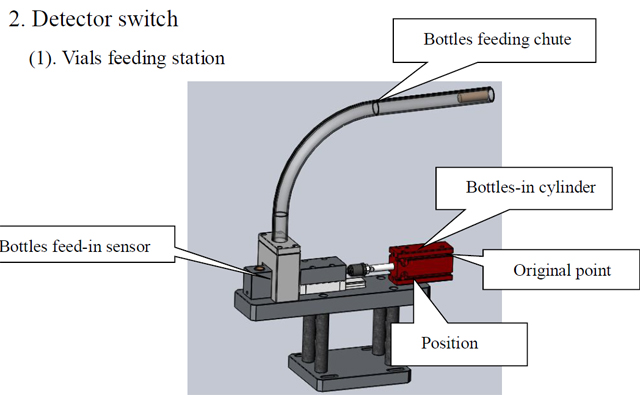

Detektori lüliti

(1). Viaalide söötmisjaam

1. Pudelite sissepanemise silinder: juhtige rennis olevad pudelid pöördeplaadile
2. Originaalpunkt: Pudelid silindrisse algses kohas
3. Pudelite asend: õiges asendis pudelite märk
4. Sisenemisandur: 2 tk kiudu tuvastavad renni asukoha; Kumbki kiud ei suuda pudeleid tuvastada, siis pudelite silinder ei tööta;.

Märkus: Masin töötab täisautomaatrežiimis; pöörake tähelepanu tuvastavatele lülititele

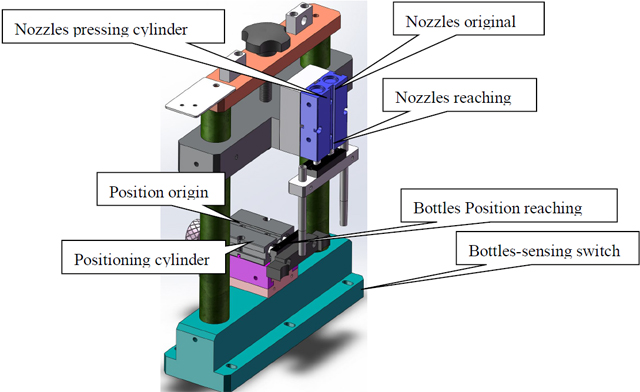

Registreerimisjaam

1. Pudelite tuvastamise lüliti: jaama all olevate materjalide tuvastamine ja jaama aktiveerimine;.
2. Positsioneerimissilinder: tuvastuslüliti tuvastab materjali olemasolu jaama all, millesse silinder materjali positsioneerib;
3. Pudelite asukoha päritolu: lüliti on märk jaamade ja pöördeplaadi tegevuse lõpetamiseks;
4. Pudelite asendi saavutamine: asendisilinder lõpetab pudelite jõudmise
5. Düüside pressimise silinder: Sirutage täiteotsikud pudelitesse;
6. Düüsid suruvad algpunkti: otsik taandub lähtepunkti;
7. Düüsid ulatuvad: tuvastage, kas täiteotsik ulatub pudelitesse või mitte

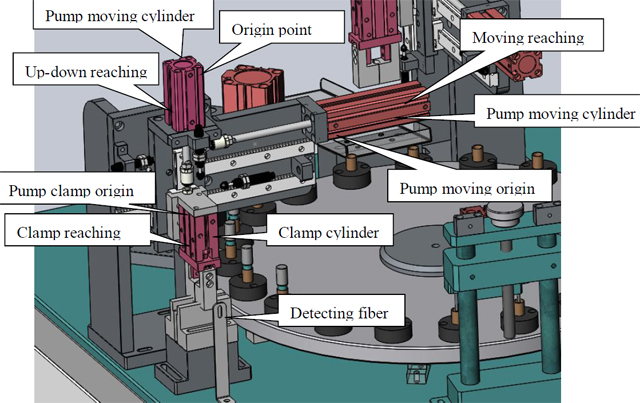

Pumba pressimisjaam

1. Pudelijaama tuvastamise lüliti: jaama all olevate materjalide tuvastamine ja jaama aktiveerimine;
2. Positsioneerimissilinder: tuvastuslüliti tuvastab materjali olemasolu jaama all, millesse silinder materjali positsioneerib;
3. Pudelite asukoha päritolu: lüliti on märk jaamade ja pöördeplaadi tegevuse lõpetamiseks;
4. Kinnitussilinder: pumba kinnitamine;
5. Kinnituskoht: Kinnitus lahtises olukorras;
6. Klambrid ulatuvad: pudelid ulatuvad jaama;
7. Pumba jõudmise detektor: Vibraatori kauss suunab sisemise korgi renni ja tuvastab, kas sisemine pistik on õigesti paigutatud, et aktiveerida järgmine tegevus;
8. Pumba silinder: võtke ja asetage pump;
9. Pumba horisontaalne liikuv silinder: asetage klambriga pump pöördeplaadi pudeli ülaosale.

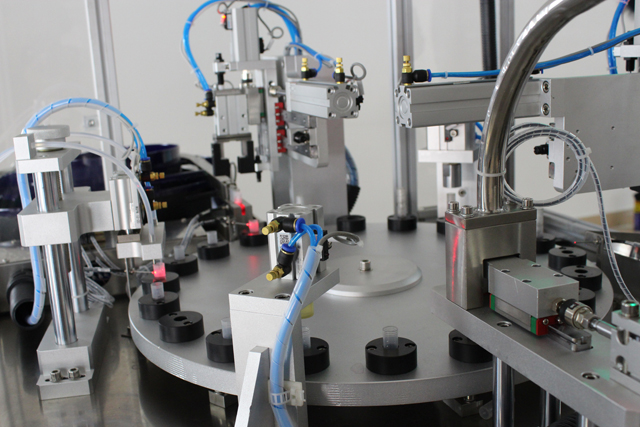

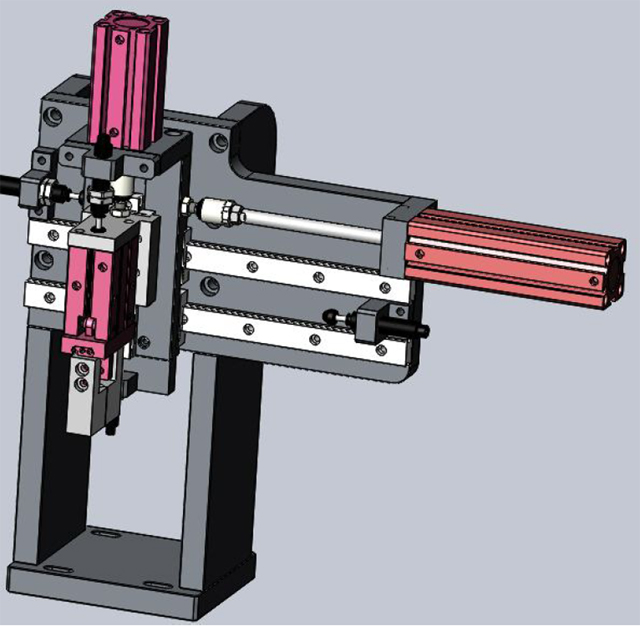

Väljundjaam

Sama tööpõhimõte mis ülalmainitud pump-pressimisjaamal;

Hooldus

1. Masina pikendamiseks ja masina funktsiooni optimeerimiseks on vaja masinat kontrollida ja hooldada;

Töötavat masinat tuleks hooldada iga kolme kuu tagant; Laagri ja käigukasti osa tuleb määrida määrdega; Määrimist tuleb teha perioodiliselt; Slaidiõli (N68) tuleks lisada osasse nagu edasi-tagasi liikumine või tõstmine kaks korda päevas; Autoõli (N68) tuleks lisada pöörlevatesse või pöörlevatesse osadesse; Iga poole kuu järel lisage määret nuki pessa; Iga kuu üks kord õlidüüsi jaoks, lisades määret;

2. Ärge kunagi kasutage metallist tööriistu, et lüüa või kraapida pinda, kus ühendus on konglomereeritud osadele, nagu komponendid või hallitus.

3. Kui masin ei tööta pikemaks ajaks, lisage osadele, nagu käigukasti või laagriosadele, määrimiseks määret; Töödelge masinat ka veekindla kaitsega.

4. Ärge kunagi asetage masinale esemeid, et see ei kahjustaks masinat.

5. Puhastage komponentide sees olev tolm. Kontrollige perioodiliselt ka kõiki kruvisid ja kinnitage kõik lahtised kruvid.

6. Kontrollige teatud aja jooksul klemmide kruvide juhtmestikku ja veenduge, et kruvi on fikseeritud;

7. Kontrollige, kas elektrikarpidest välja venitatud juhtmeteel pole lahtisi jaamu; Kui osa on liiga lahti, kinnitage kruvi uuesti, et vältida isolatsioonikihi hõõrdumist või kahjustusi, mis võivad põhjustada elektrilekke;

8. Kontrollige kergesti kuluvaid patse ja vahetage kahjustatud õigeaegselt;

Pakendamine ja transport

Ärge kunagi asetage masinat horisontaalselt ega püsti; Võtke masina jalg lahti ja kinnitage kogu masin kasti põhjaga. Masin peab hoidma kastis paigal, ilma et see transpordi ajal kasti küljest lahti oleks või loksuta;

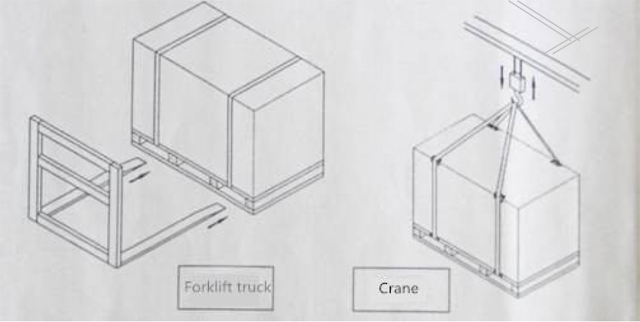

Masina pakend peab olema neutraalne; Masina teisaldamisel kasutage tõstukit või kraanat ja liigutage masinat stabiilselt altpoolt; Pange tähele pildil olevat illustratsiooni nagu allpool; masina tõstmisel ja õõtsumisel ei tohi kraana masinaga kokku puutuda. Kinnitage masin 4 tk M16X200 poltidega, seejärel ühendage kraanad ja poldid masinate tõstmiseks ja pööramiseks. Vahepeal pehmendage masina all olevaid kaitseesemeid. Vajadusel kasutage tugiposti stabiilseks tõstmiseks (illustreeritud nagu alloleval joonisel)

Enne kasti lahtipakkimist kontrollige, kas kastil on kahjustusi; Kui kastil tekib kahjustusi, ärge kasti avage ja võtke viivitamatult ühendust transpordiettevõttega; Avage kast transporditöötajate kontrolli all ja registreerige protsess;

Ohutuse osas peaks tõstuki kaugus maapinnast olema alla 1 m; Masina liigutamiseks kraana kasutamisel tuleb hoida vahemaad 2 meetrist 2,5 meetrini
