Kiire pöörleva 8 peaga korkimisvarustus pumbakorkide jaoks

Mõõdud: 2000mm (pikkus) * 1800mm (laius) * 2800mm (kõrgus)
Kattepea: 8 pead
Eraldiseisva läbipääsu määr: 99%
Kiirus: 80 lööki minutis
Pinge: 220V-380v, 50-60HZ (vastavalt nõuetele)
Koguvõimsus: 5kw
Vajalik õhuallikas: 0,6 MPa puhas ja stabiilne õhuallikas
Jooksumüra (detsibell): ≦80 detsibelli
Masina kaal: 3,5 tonni
Masina materjal Raam: süsinikterasest allhanke roostevabast terasest raam;

Pumba korkide kruvikorgiga suure kiirusega masin koosneb mitmest põhiosast, sealhulgas pudeli/korgi etteande automaatsest korgitõstmisest ja lahtiseadise sisselaske- ja väljalaskepudeli mallidest korkimismehhanismi tagasilükkamismehhanismi elektrijuhtimine jne.

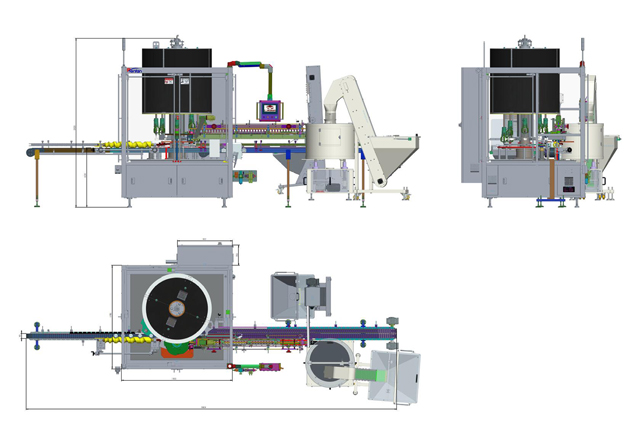

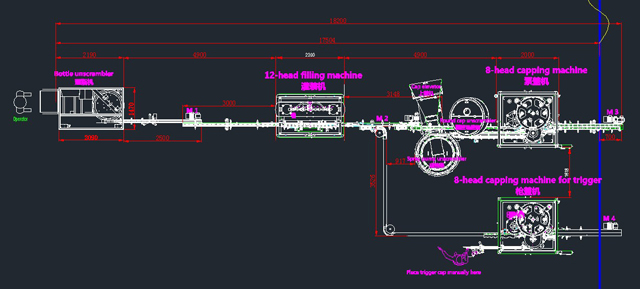

Joonistamine

Omadused

PLC-ga juhitav, integreeritud korgi söötmine, haaramine, sisestamine ja pööramine (täieliku automatiseerimise saavutamiseks saab siduda automaatse korgi sorteerimismasinaga)
Tootmisvõimsus võib 8 peaga saavutada 80 lööki minutis
Õrn käsitsemine, kriimustuste ja korkide ja anumate vigastusteta
Kiired ümberlülitused
Mooduli struktuur, manipuleerimine puuteekraanil, lihtne hooldus

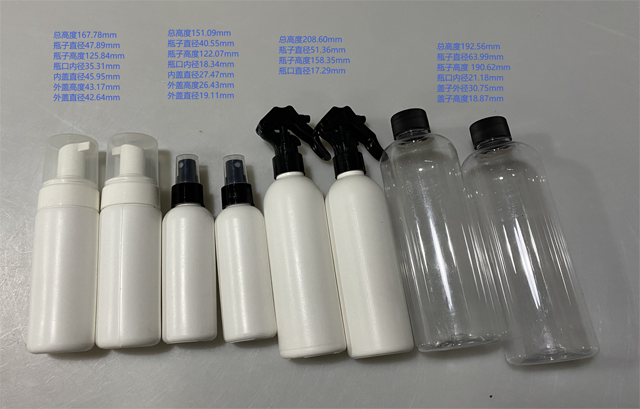

Sobib erineva suurusega korkidele, igapäevases keemiatööstuses
Lihtne ühendada täite- ja märgistamismasinaga
Madal sõidumüra

Tööpõhimõte

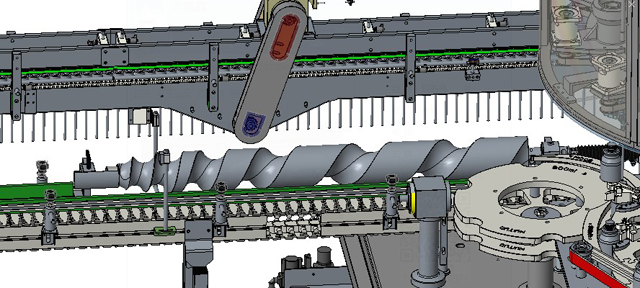

Pudeli söötmine kruvivarda abil

Pudelisisene kruvi töödeldakse kontuurdisainiga, täpse ja kiire pudelisöötmisega; Õrnad liigutused, pudelit ei kahjusta. Kruviajam järgib põhiajamit, kruvi kaldenurka saab puuteekraani kaudu seadistada, et see sobiks tähtrattaga. Pudeli kruvi juures on andur, pudelit pole, korki pole ja pudeli kinnijäämise korral alarm.

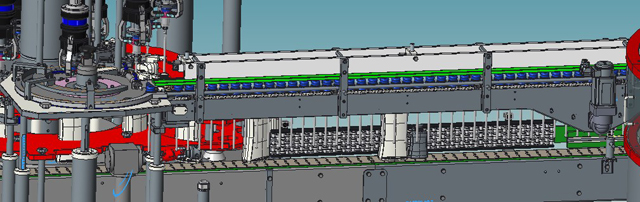

Servokorgi toitmine:

Kruvikork kasutab korgi etteandeahela jaoks servomootorit. Servomootori eelisteks on perioodiline käivitamine ja seiskamine, perioodiline positiivne ja negatiivne pöörlemine, mitte ainult müra vähendamine ja korgi kinnijäämise vältimine.

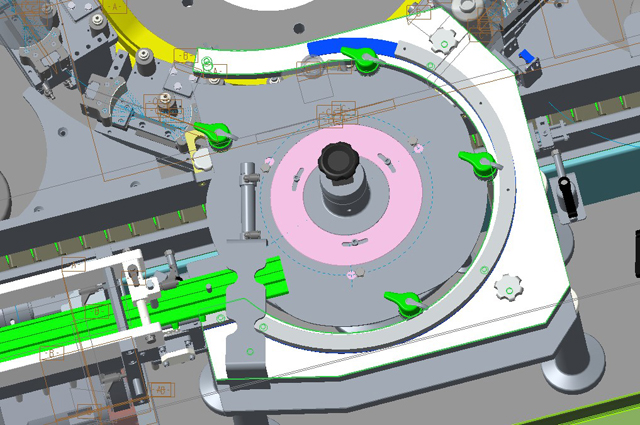

Cap-Jagamine

Korgijagaja on kohandatud korgi kuju järgi ja erinevad läbimõõdud nõuavad ümbervahetamist, kuid ainult järgmisel pildil on vaja muuta valget osa.

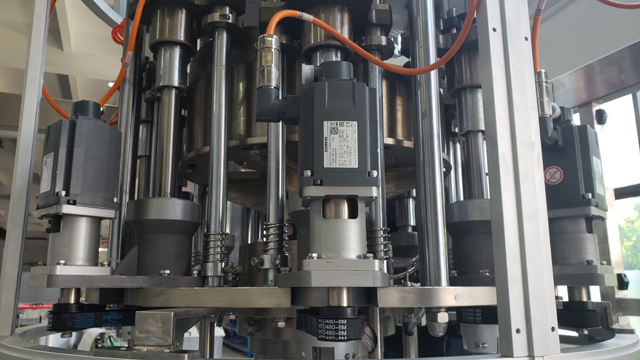

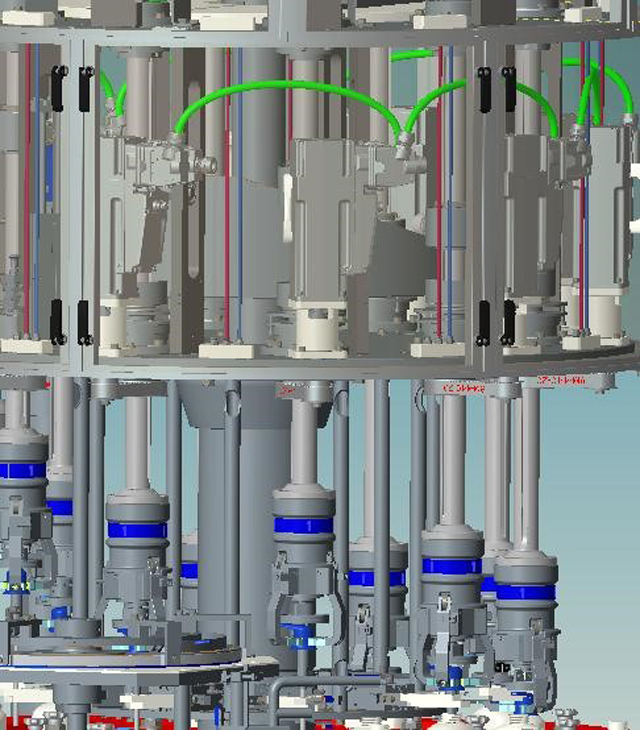

Servo kork:

Kruvikorkimise masin kasutab Siemensi ajamisüsteemi, mis ühendab juhtsüsteemi ja servomootori ülikompaktses ühtses süsteemis, et tagada maksimaalne paindlikkus minimaalses ruumis ja 90% juhtmestiku vähendamine. Korgistamise protsessis saab servomootor juhtida piirdekõvera liikumist sektsioonide kaupa ja samal ajal tagada sujuva segmenteerimisprotsessi ning realiseerida digitaalse piiriku pöördemomendi juhtimise, mis on täiesti parem kui traditsiooniline siduri pöördemomendi juhtimine.

Suletud ahela juhtimine servomootori ja programmi poolt kogu korkimisprotsessi vältel;
Reguleerige automaatselt piiramisjõudu, kuni saavutatakse seatud pöördemoment;
Liikumisajami mooduli ja programmi täpse ja paindliku juhtimise tõttu on võimalik kõrvaldada sulgemispea inertsi mõju ja osade kõrvalekalle;
Pöördemomendi vahetamine erinevate toodete vahel on saavutatav lihtsalt programmi seatud väärtust muutes.

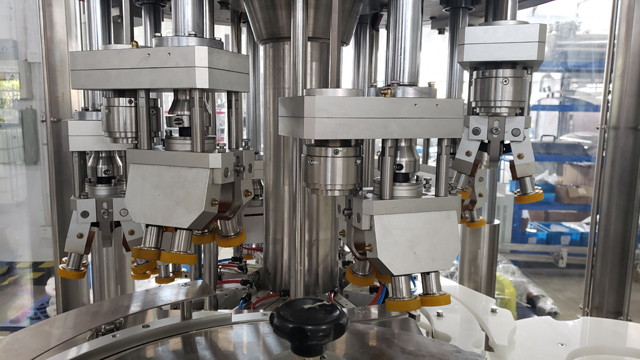

Märkus. Käivituskorgi jaoks mõeldud 8-pealise korkimismasina kattepead on erinevad:

Korgi pöördemomendi juhtimiseks kasutab see püsimagnetsidurit.

Korgistamise käigus jaotub pöördemoment ühtlaselt neljale rattale
Tehke rataste ja korkide vahel mittesuhteline liikumine
Hoidke korkimise ajal staatiline jaam rataste ja pudelite vahel
Väärtuslik pöördemomendi juhtimissüsteem, stabiilne ja mõistlik pöördemomendi väärtus

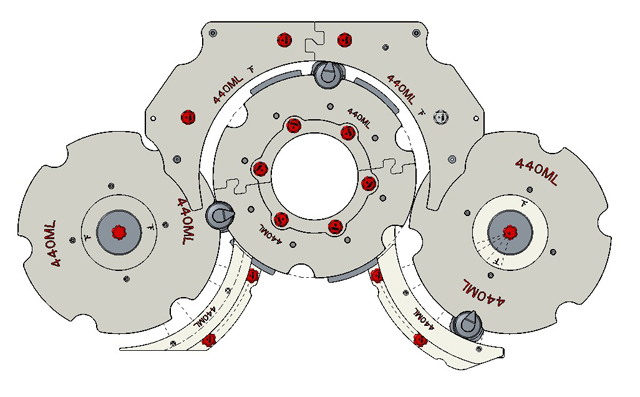

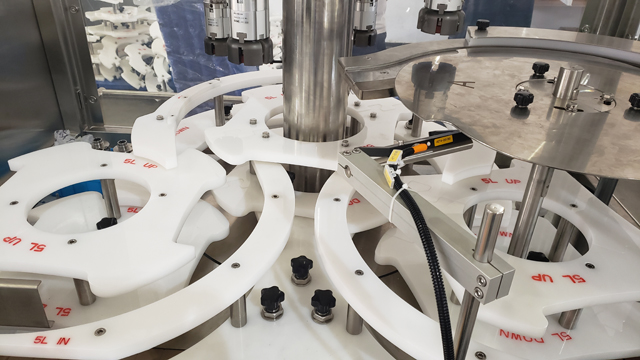

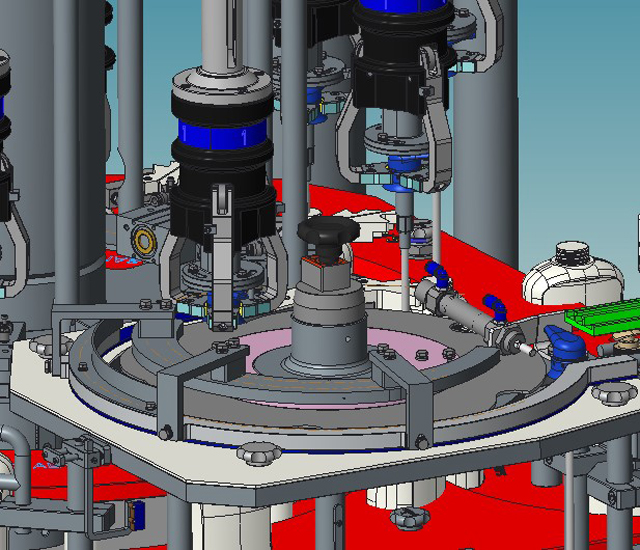

Erinevate toodete-mallide muutmine

Valmistatud PP-st, kujundatud pudeli kuju järgi, sileda pinnaga. See ei saa mitte ainult stabiliseerida positsioneerimist, vaid vältida pudeli kriimustamist; ja võimaldab kiiret ümberlülitamist.

Erinevate toodete spetsifikatsioonide jaoks kasutab see kiirvabastust. Mallid on erinevate spetsifikatsioonide eristamiseks värvikoodiga.

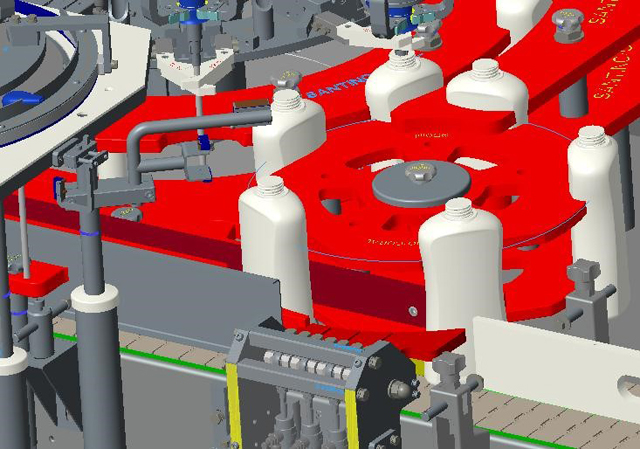

Tagasilükkamise süsteem

Kahe konveieriga varustatud pärast korkimist. Kvalifitseeritud tooteid tavaliselt transporditakse ja kvalifitseerimata tooted (korgita, sisekummita, valesti paigaldatud kork) jaotatakse pöörleva silindri abil automaatselt teisele konveierile. Pudeliploki ilmumisel seiskub korkimismasin automaatselt ja käivitub uuesti, kui probleem on lahendatud.

Turvauks

Kõik uksed on paigaldatud piirlülitiga tagamaks, et masin seiskub ja saadab hoiatussignaali, kui uks on avatud. Kõik liigutatava kaitsekattega tootmispiirkonna masinad on elektriliselt blokeeritud, et peaajam ja juhtimisahel täielikult välja lülitada ning kogu masina liikumine kiiresti peatada pärast kaitsekatte avamist.

Peamised tehnilised parameetrid

- Mõõdud: 2000mm (pikkus) * 1800mm (laius) * 2800mm (kõrgus)
- Kattepea: 8 pead
- Eraldiseisva läbipääsu määr: 99%
- Kiirus: 80 lööki minutis
- Pinge: 220V-380v, 50-60HZ (vastavalt nõuetele)
- Koguvõimsus: 5kw
- Vajalik õhuallikas: 0,6 MPa puhas ja stabiilne õhuallikas
- Jooksumüra (detsibell): ≦80 detsibelli
- Masina kaal: 3,5 tonni
- Masina materjal Raam: süsinikterasest allhanke roostevabast terasest raam;
- Keeratav kork kontaktis korgiga: polüuretaan (PU) ;
- Ekraanuks: roostevabast terasest ääris, pleksiklaas; elektrikarp: roostevaba teras;
- Mehaaniliste osade ühendamine ja kinnitamine: süsinikteras, roostevaba teras jne;
- Tihend: kumm

Peamised tehnilised komponendid

PLC: Siemens
Puuteekraan: Siemens
Servo: Siemens
Murdja: Schneider
Sagedusmuundur: Siemens
Nupp: Schneider
Häire tuli: Schmersal
Turvaukse lüliti: Schmersal
Andur: SICK/IFM/LEUZE
Kaugmoodul: Fbox-WIFI (vahetu suhtluse ja kaugjuhtimise jaoks)

Kui ülaltoodud kaubamärgid on otsas, valime nende asemel samaväärsed kaubamärgid.

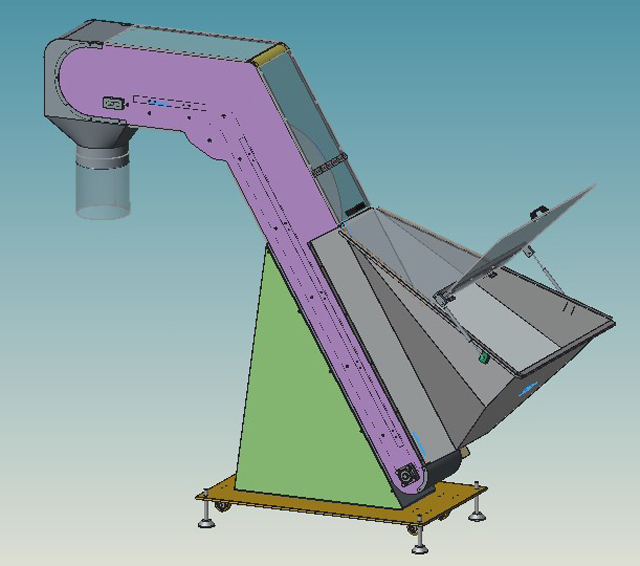

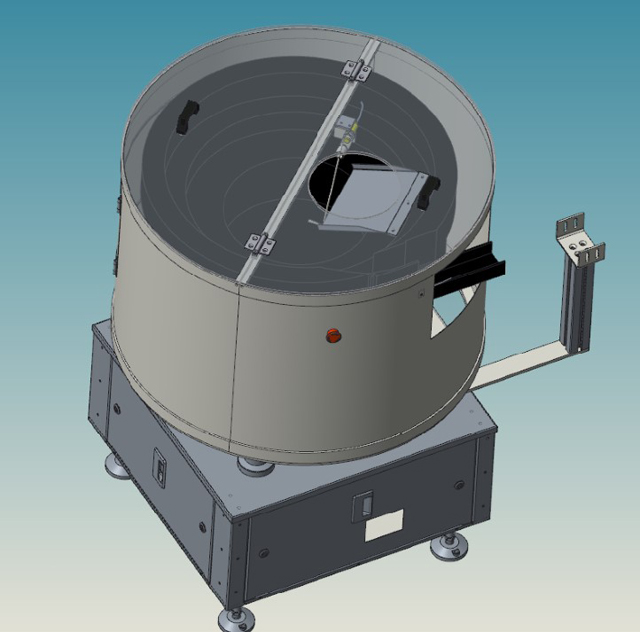

Automaatne korgilift ja unscrambler

See on korrapäraselt korrastada pihustuskork vibratsiooni põhimõttel ja ümmargune kork positsioneerimisplaadi abil. Kork väljub kattekanalist korrapäraselt ja korgimasinat haarab jaotusplaat.
Unscrambleri kiirus reguleeritakse automaatselt vastavalt liftile. Lift on ühendatud unskrambleriga ja juhib automaatselt korgi saatmise kiirust, mis on vastavuses kogu liini kiirusega.
Unscramblerit juhitakse automaatselt korkimismasina liidesega, ilma käsitsi reguleerimata.
Parameetreid saab salvestada.
Kiire vahetus.
