Klaaspurkide poolautomaatne vaakumkorkimismasin toidusulguri seadmed

• Mudel: VK-SVC vaakumkattemasin
• Toide: AC220V/50-60Hz
• Piiramiskiirus: 1200-1500 bph
• Võimsus: ≤1,3KW (kaasa arvatud vaakumpump)
• Korgi läbimõõt: Φ30-Φ85mm Φ85-Φ110mm
• Pudeli kõrgus: 50-180mm 、120-250mm
• Pudeli läbimõõt: Φ30-Φ80mm Φ80-Φ150mm
• Vaakumi piiraste: -0,08 Mpa
• Katte torsioon: 5-25 N.M
• Õhukulu: 0,5m3/0,7Mpa
• Masina suurus: 750*7001350mm
• Kaal: 157 kg

Vaata videot

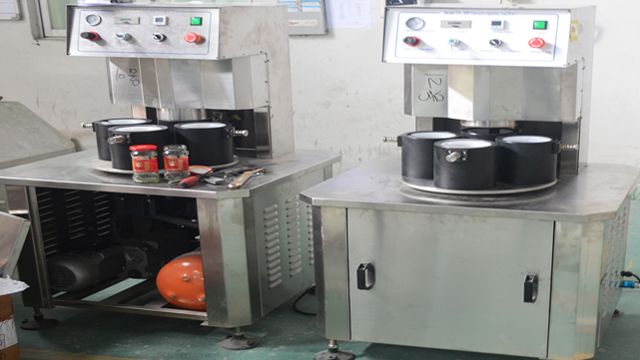

See seeria korkimismasin on aastatepikkuse tootmiskogemusega ise uuritud ja toodetud; on kodumaine originaallooming, see kasutab vaakumiks vaakumpumpa, saadaval on kõrge vaakumaste, korgi pöördemomenti ja vaakumi taset saab nõudmisel seadistada, mis sobib korgimiseks mitmesuguste erineva kuju ja suurusega pudelitega, on tugev ühilduvus ja hõlpsasti reguleeritav.

Peamised pneumaatilised ja elektrilised komponendid on pärit maailmakuulsatelt kaubamärkidelt, stabiilse ja usaldusväärse jõudlusega.

Laialdaselt kasutatav plekkkorgiga klaaspudelites toidu, konservide, jookide, maitseainete, tervishoiutoodete ja muudes tööstusharudes.

Peamine tehniline parameeter

• Mudel: VK-SVC vaakumkattemasin
• Toide: AC220V/50-60Hz
• Piiramiskiirus: 1200-1500 bph
• Võimsus: ≤1,3KW (kaasa arvatud vaakumpump)
• Korgi läbimõõt: Φ30-Φ85mm Φ85-Φ110mm
• Pudeli kõrgus: 50-180mm 、120-250mm
• Pudeli läbimõõt: Φ30-Φ80mm Φ80-Φ150mm
• Vaakumi piiraste: -0,08 Mpa
• Katte torsioon: 5-25 N.M
• Õhukulu: 0,5m3/0,7Mpa
• Masina suurus: 750*7001350mm
• Kaal: 157 kg

Struktuur ja tööpõhimõtted

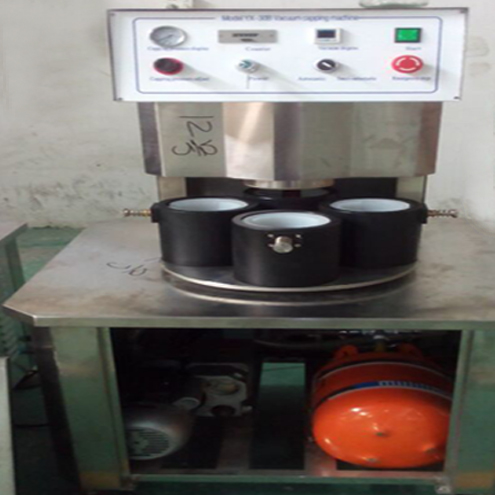

Pilt1 Vaakumkorkimismasin

Tööpõhimõtted ja funktsioonid

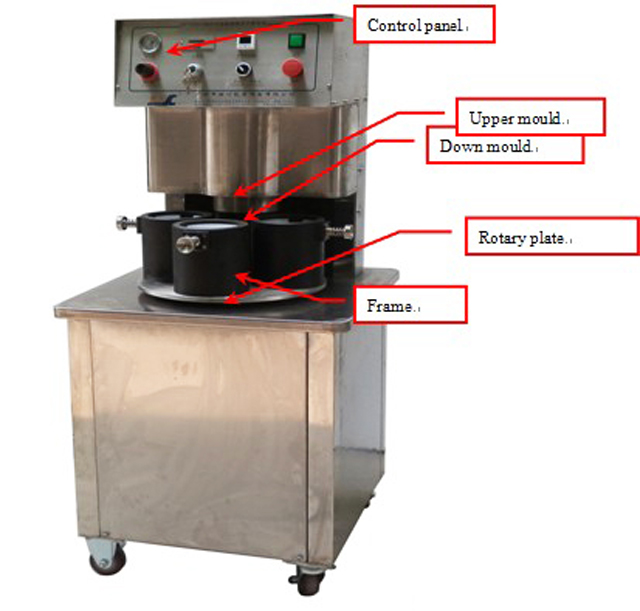

See masin koosneb masina raamist, ülemisest vormimisvormist, pöörlevast asendisüsteemist, kattekonstruktsioonist, vaakumsüsteemist, elektri- ja rõhujuhtimissüsteemist.

Töötab kui: asetage korkidega klaas sulevormi, seejärel asetage sulevorm käsitsi korgipea keskele. Seejärel sulgeb masin automaatselt vaakumiga.

Sellel masinal on järgmised funktsioonid:

1. Kui asetate allavormi kattepea keskele, sulgeb masin automaatselt vaakumiga;
2. Madalaim vaakumi seadistusfunktsioon: kui masin ei suuda saavutada vaakummäära, nagu varem seadistatud, ei tööta masin järgmise protseduuri jaoks;
3. Pöördemomendi sulgemisfunktsioon: sulgemispead liigutatakse õhusilindriga ja seda saab rõhu abil reguleerida;

Peamine struktuur ja komponendid

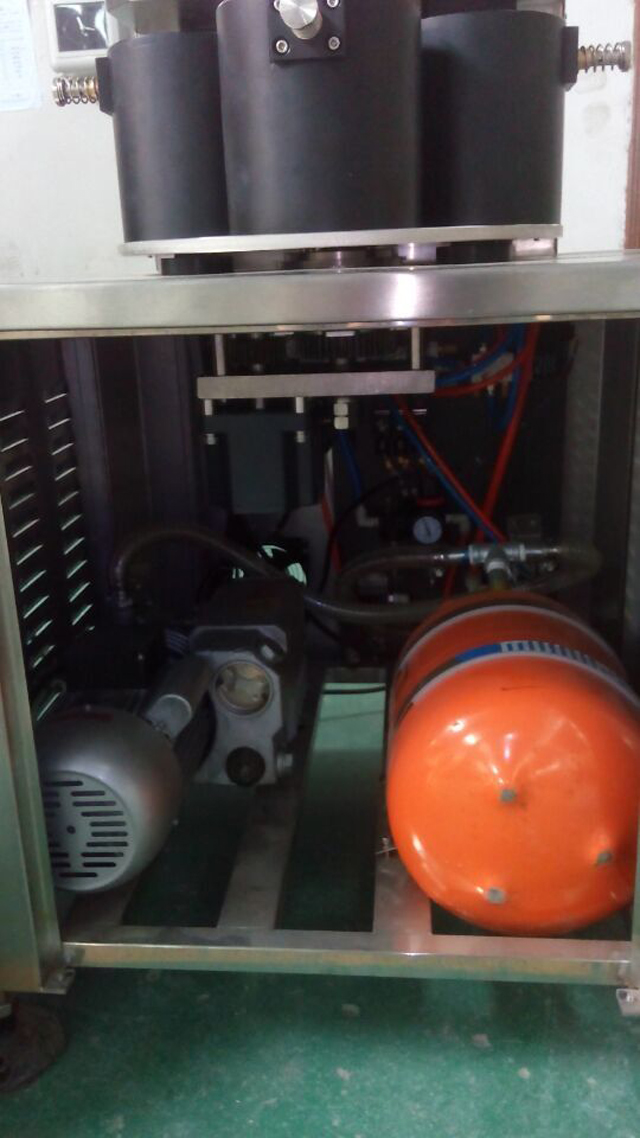

Vaakumpump ja vaakumpaak:

Vaakumfunktsiooni saavutamiseks kasutatakse vaakumpumpa ja vaakumpaaki, vaakumpump peaks olema vaakumõliga, pool vaakumõli sees on ok. Masinat ei tohi kasutada, kui sees pole enam vaakumõli

Pls ühendage vaakumpump ja vaakumpaak nagu ülaltoodud pildil ja toiteallikaga

Pöörleva plaadi struktuur

Seda pöörlevat plaati liigutatakse 4 sammu võrra. Pöördplaadi ühtlase liikumise tagamiseks on sellel pöörleval plaadil 3 hõõrdeplaati, mis tagavad takistuse, et tagada ühtlane liikumine. Töötamise ajal tuleb masinat hoida puhtana ja hõõrdeplaadid kuluvad järk-järgult, kontrollige regulaarselt ja vahetage regulaarselt.

Pöörlevat plaati liigutab põhimootor, kui signaalidetektor liigub käivitusläheduslülititele ja saab signaale (signaalidetektor ja läheduslülitid on umbes 2-3 mm), ülemine vorm liigub korkimisele, kui see korkib, siis mootor töötab endiselt , kui signaaliandur liigub ohutusläheduslülititele ja saab signaali, lakkab mootor töötamast.

Käepideme vaskkomplektid kuluvad töötamise ajal, neile tuleb regulaarselt määret määrida ja kahjustuste korral vahetada. Muutmisel näete pilti 5

Katte struktuur

Pea sulgemine

Korkimispead liigutatakse silindri abil tõstmiseks ja alla, kui kattepea on korkimiseni all ja saavutab vaakumastme, nagu varem seadistatud, liigub korkimispea järgmise protseduuri juurde. Korkimise pöördemomenti saab reguleerida juhtpaneeli sulgemissurve nupuga (nagu näete juhtpaneelil)

Korkimispea sees olev punane kumm on kergesti kuluv osa, mida tuleb sageli kontrollida ja vahetada. Korkimisel peab korgipea tihedalt korkide külge kinni jääma, udusulgede vormi sisse saab panna midagi erineva kõrguse saavutamiseks. Kuid kõrgust ei saa olla liiga palju või kui see on liiga kõrge, ei saa te vaakumfunktsiooni saavutada, kuid kui see pole piisav, ei saa seda piirata. Tavaliselt on korkide ja sulevormi ülaosa kaugus 16–19 mm

Pudeliklõps seade

Pudeliklõpsseade kinnitab pudeli korgi ajal, kui pöörlev plaat on asendis, liigub pudeli klõpsamissilinder pudeli kinnitamiseks, et tagada hea korgimine

Paigaldamine

1. Masin peab olema puhtas ja turvalises kohas
2. Veenduge, et hädaseiskamine oleks saadaval (pilt 5)
3. Kontrollimiseks toiteallikaga
4. Ühendage masin gaasijuhtmega õli- ja veeseparaatoriga, reguleerige õhurõhku 0,6 MPa
5. Ühendage vaakumpaak masinaga. Veenduge, et gaasileket ei oleks.

Juhtpaneeli töö

Juhtpaneel koosneb katte rõhu tabelist, korgi rõhu reguleerimisest, loendurist, toitelülitist, vaakumi reguleerimisest ja hädaseiskamisest.

1. Korkimisrõhu reguleerimist saab kasutada piiramismomendi reguleerimiseks, kui see on päripäeva, rõhk tõusis, pöördemoment on tugevam, kui see on vastupäeva, siis rõhk vähenes, pöördemoment on väiksem.
2. Hädaseiskamine, kui midagi juhtub hädaolukorras, vajutage hädaseiskamislülitit, siis on masin ohutus olukorras
3. Loendur on selleks, et lugeda mitu klaasi olete tootnud, kui paned lähtestusnupu, loetakse loendur nulliks.
4. Kui vajate vaakumi astet reguleerida, vajutage vaakumi reguleerimise tabelis klahvi "M" ja see kuvab "St1", reguleerimiseks vajutage "︽""︾".
5. Õli ja vee eraldaja ning rõhk ja reguleerimine (pilt 10)

Õli ja vee eraldaja koosneb käsijuhtventiilist, rõhuregulaatorist, õhurõhu tabelist, õli reguleerimisest, õhufiltrist ja määrdeainest

Käsijuhtventiil on kogu masina õhuvarustuse sisse- ja väljalülitamiseks

Rõhu reguleerimise eesmärk on anda masinale rõhk, kui see on päripäeva, rõhk suureneb, kui see on vastupäeva, rõhk langeb.

Õhurõhu tabel on masina töörõhu kuvamiseks

Õli reguleerimine on masina õli varustamiseks, kui see on päripäeva, siis õli vähenes, kui see on vastupäeva, siis õli suurenes

Õhufilter on mõeldud suruõhu vee eemaldamiseks, kui õli- ja veeseparaatori rõhk on null, eemaldab õhufilter vee automaatselt.

Määrdeseade peab masinale õli tarnima, esmalt tuleb õhuvarustus välja lülitada ja määrdeainesse õli panna, umbes 2-3 kuud korraga.

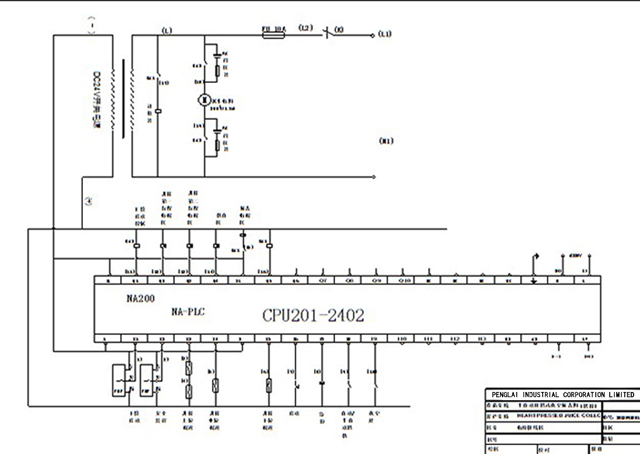

Elektriline joonis vaakumkorkimismasina jaoks

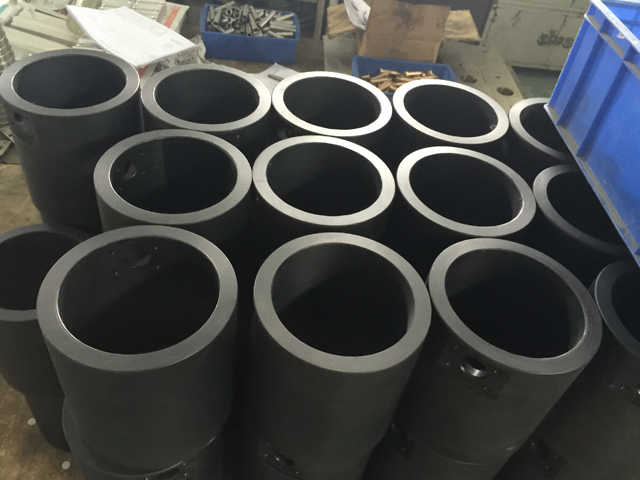

Varuosad vormi jaoks, mis sobivad erineva suurusega purkidele/pudelitele
