Kohandatud automaatne vertikaalsete ruudukujuliste pudelite nelja külje märgistusmasin

• Märgistuse täpsus: ±1 mm;(ei sisalda toodet, etiketi vea piir)
• Märgistamise kiirus: 20-60 pudelit minutis; (on seos toote etiketi suurusega)
• Rakenda toote suurus: ￠30 kuni ≤ toote läbimõõt ≤￠100 mm;
• Rakenda sildi suurus: 15 ≤ laius ≤ 110 mm, pikkus ≥ 20 mm;
• Kogu masina suurus: 1800 × 900 × 1300 mm; (pikk × laius × kõrgus)
• Toide: 220Vs50|60Hz;
• Õhurõhk: 0,2~0,5 MPa;
• Kogu masina kaal: 280 kg.

Seda märgistamismasinat saab kasutada erinevate silindrikujuliste toodete poolümbermõõtude jaoks, lihtsalt tagumine topeltmärk kleebib märgi, näiteks toidupurgi, kosmeetikaringi pudeli ja ravimipudeli kleepimine jne. märk; Võtke kümmekond koodimasinat, näiteks teine nüanss, millega saab printimiseks kleepida märgi, et saada samal ajal teavet, näiteks partiinumbrit jne.

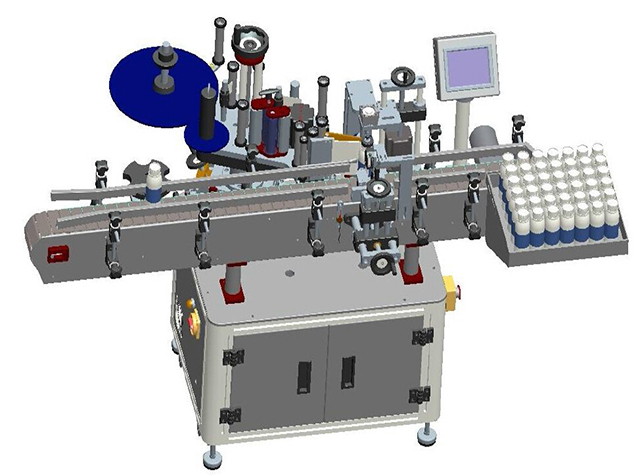

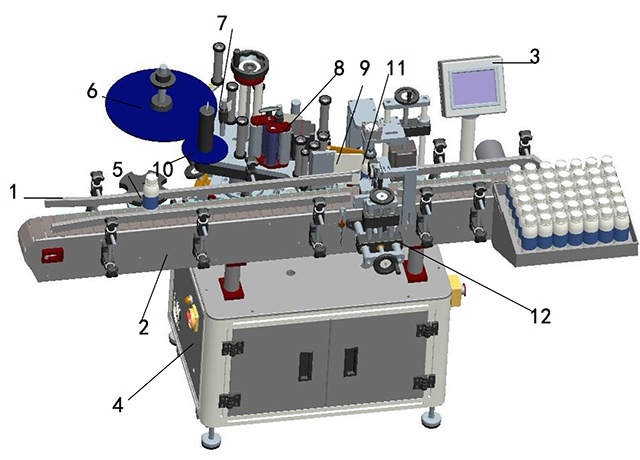

Märgistusmasina joonis:

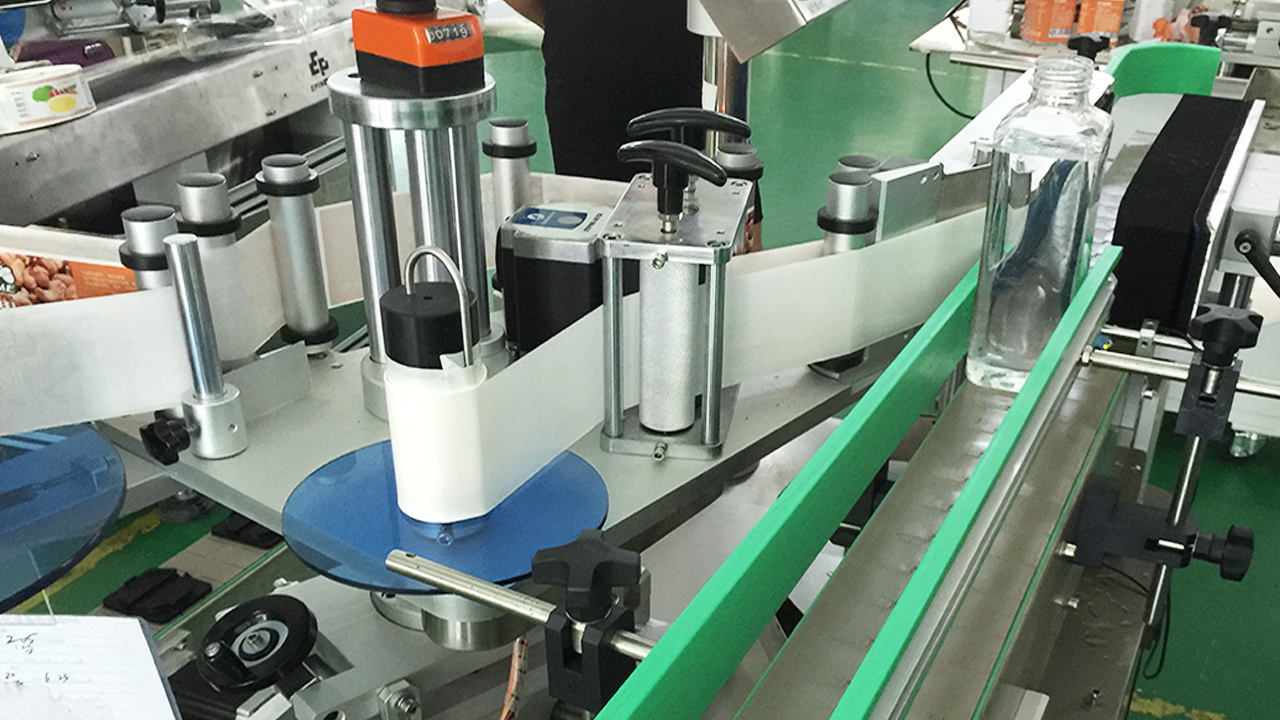

Üksikasjad Märgistusmasina illustratsioon

1. Juhtlatt: suunake toodet mööda vööd liikuma;

2. Tarnesüsteem: Pudelite toimetamine märgistamisosale ja kogumislauale pärast märgistamist;

3. Puuteekraan: HMI, muutke masina juhtimise parameetrit

4. Elektrikarp: elektrooniline juhtimiskeskus, mitmesugused kontrollerid ja PLC-d;

5. Pudelite jaotussüsteem: reguleerige viivitusaega, reguleerides mootorit, et saada õige aeg erinevate pudelite märgistamiseks;

6. Siltide plaat: siltide tugiosa;

7. Siltide surve: pingutage silte, hoidke etikettide pinget, et tooteid täpselt märgistada;

8. Veosüsteem: mootor, mis juhib etiketipaberit, et võimaldada etikettide koorumist;

9. Siltide koorimisplaat: koorige sildid;

10. Siltide koguja: alumiste siltide paberi meenutamine;

11. Sildid, mis katavad: täiustavad märgistuse efekti;

12. Positsioneerimissüsteem: Artiklite positsioneerimissüsteem;

Rakendus

Rakenda silt: Isekleepuv silt, elektroonika võtab koodi eest, vormikood ootama;

Rakenda toode: Toode, mis soovib kleepida, et kinnitada silt või kile ümbermõõdule nuudlid, kooniline pind;

Rakendustööstus: Kasutatakse laialdaselt toidu-, meditsiini-, kosmeetika- ja päevitus-, elektroonika-, riistvara-, plasti- jne tööstuses;

Kasutatakse kindlat näidet: PET-ringi pudel kleebib märgi, plastpudel kleebib märgi, toidupurk jne.

Tehnika parameeter:

• Märgistuse täpsus: ±1 mm;(ei sisalda toodet, etiketi vea piir)
• Märgistamise kiirus: 20-60 pudelit minutis; (on seos toote etiketi suurusega)
• Rakenda toote suurus: ￠30 kuni ≤ toote läbimõõt ≤￠100 mm;
• Rakenda sildi suurus: 15 ≤ laius ≤ 110 mm, pikkus ≥ 20 mm;
• Kogu masina suurus: 1800 × 900 × 1300 mm; (pikk × laius × kõrgus)
• Toide: 220Vs50|60Hz;
• Õhurõhk: 0,2~0,5 MPa;
• Kogu masina kaal: 280 kg.

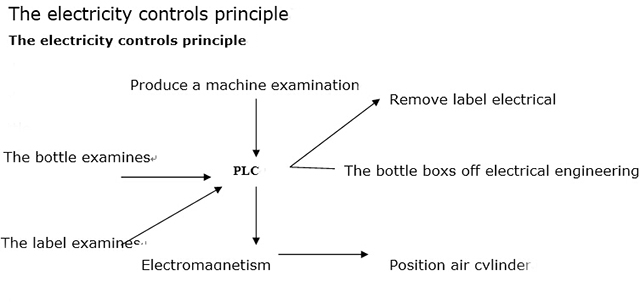

Elektrijuhtimise põhimõte

Läbige tooteeksam ja märgistuse kontroll, märgistage, et uurida kolme tüüpi signaalide importi, pärast PLC töötlemist, eksporti, et juhtida elektrotehnika juhtsignaali, elektromagnetismi ventiili, õhusilindri painutamise juhtimist ja elektrotehnika juhtpööramist. vastavalt lõpetage toote fikseeritud asend, et kleepida märk, et nii toimida.

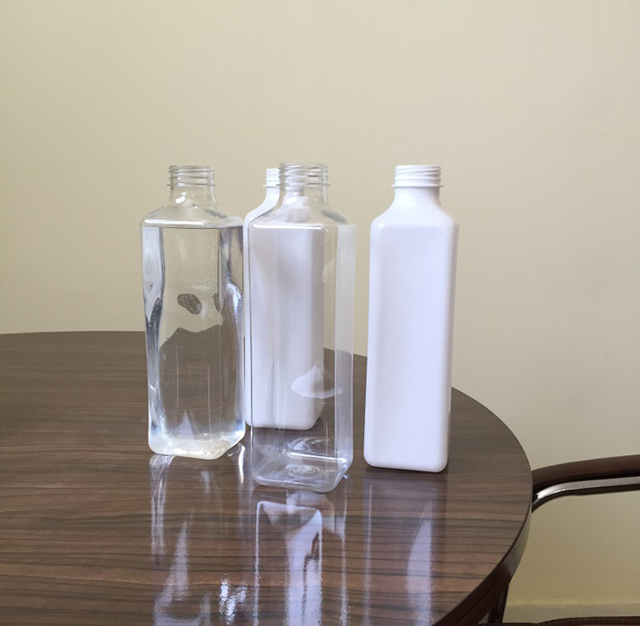

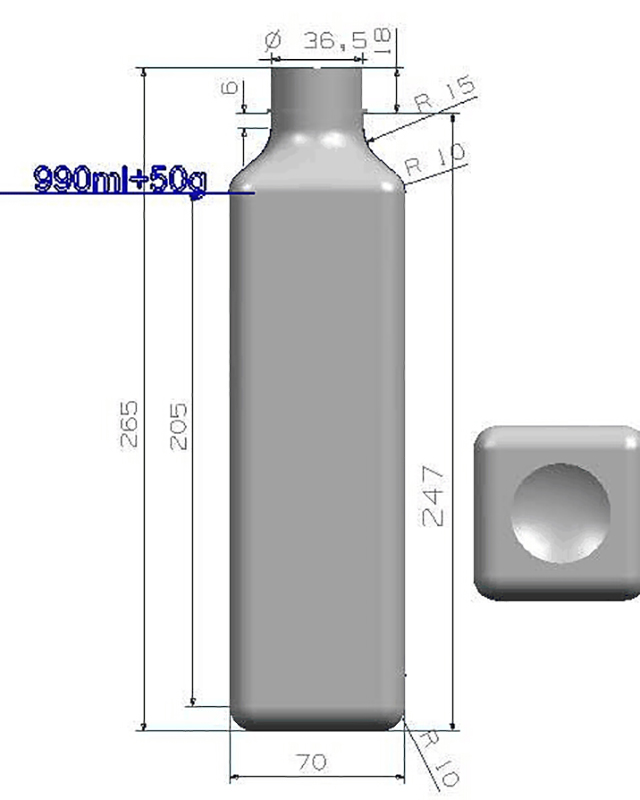

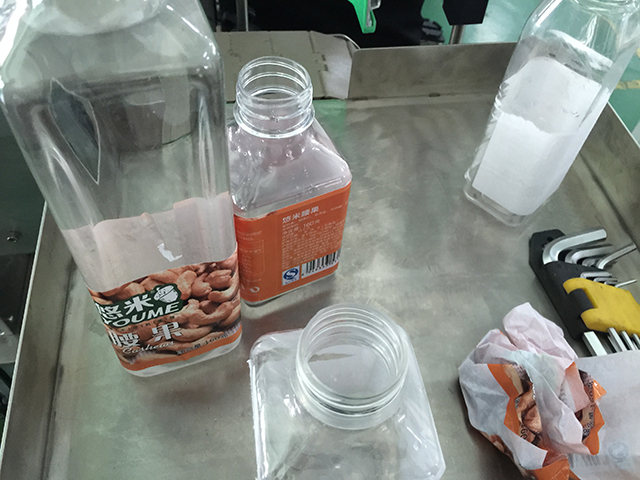

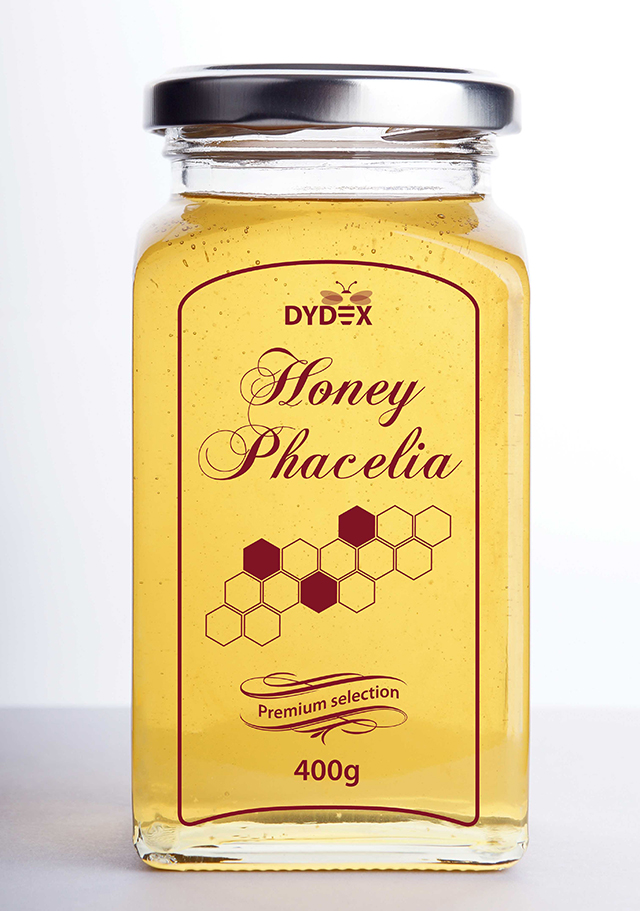

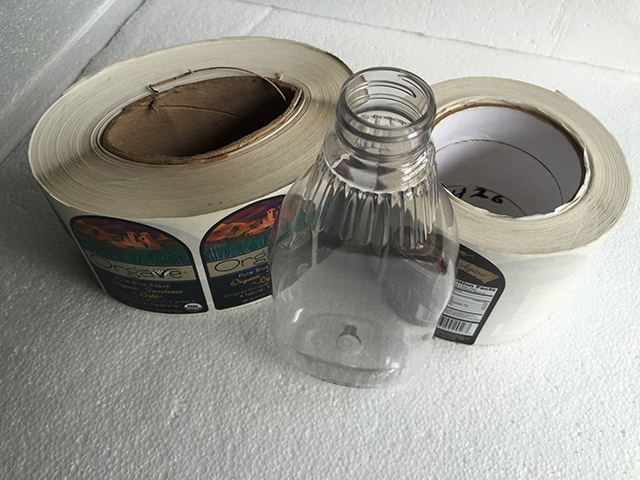

Sildi näidised:

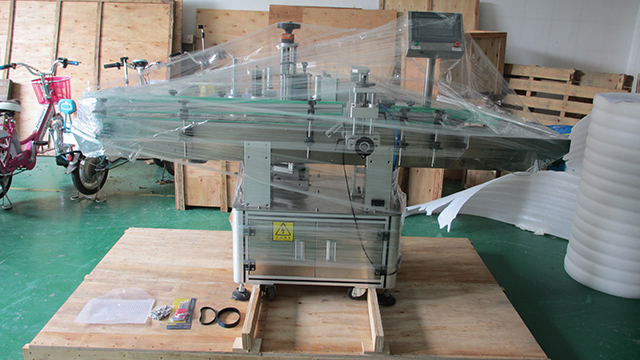

Puidust ümbrise pakkimine

Müügijärgne teenindus

Garantii: Kogu masinale kehtib garantii 1 aasta. (Garantii alla ei kuulu probleemid, mis on põhjustatud õnnetustest, väärkasutusest, väärkasutamisest, ladustamiskahjustustest, hooletusest või seadme või selle komponentide muutmisest. Samuti ei kuulu garantii alla kergesti purunev varuosa)

Paigaldamine: Kui masin on teie tehasesse jõudnud, läheb meie tehnik teie juurde, et paigaldada ja testida masinat ning koolitada teie töötaja masinaga töötama (rongi aeg sõltub teie töötajast). Kulud (lennupilet, toit, hotell, reisitasu teie riigis) peaksid olema teie kontol ja peate tasuma tehnikule 150 USD päevas. Samuti võite minna meie tehasesse koolitust tegema.

Pärast teenindust: Kui teil tekib probleem masinal, läheb meie tehnik teie juurde, et masin võimalikult kiiresti parandada. Maksumus peaks olema teie kontol (nagu ülalpool).
