Automaatne top-kleebiste märgistamise masin sööturiga kaartide korkide kaante jaoks

• Mudel: VK-FPL
• Sõidurežiim: servomootor
• Kiirus (tk/min): 30-50 (sõltub tootest ja etiketi suurusest)
• Töösuund: vasak või parem
• Konveieri kiirus (m/min): ≤40
• Märgistamise täpsus: ±1,5 mm
• Sildirulli siseläbimõõt: 76 mm
• Sildirulli välisläbimõõt: 350 mm (max)
• Sobiv sildi suurus Kõrgus: ≤200 mm
• Sobiv märgistustoodete suurus: saab kohandada sõltuvalt kliendi tootest
• Printeri kasutatav õhk: 5kg/cm²
• Õhuallikas: 0,6 MPa
• Pinge (saab kohandada): 110V/220V/380V
• Võimsus (kw): 1,5KW
• Suurus: 2900*720*850mm
• Kaal: 280 kg

Märgistussüsteeme kasutatakse eeltrükitud etikettide kandmiseks toodetele, üksikpakenditele, karpidele, kastidele ja kaubaaluste koormatele, et tuvastada need ainulaadsed kaubad. Neid kasutatakse sageli ka toodetele siltide kinnitamiseks, et edendada tootja kaubamärgi mainet. Nende siltide sisu võib varieeruda lihtsast mustvalgest vöötkoodist, identifitseerimiseks kasutatavast 1D- või 2D-koodist kuni keeruka mitmevärvilise tootesildini, mis kannab pilkupüüdvat kaubamärgiidentiteeti.

Automaatne tasapinnaline märgistamismasin on uue põlvkonna pakendamisseadmed. See on spetsiaalselt loodud automaatse märgistamismasina tehnoloogia ja tehniliste nõuete alusel. Võib muuta kleepuvad sildid pudeli pinnale siledaks ja korralikuks. Märgistusprotsess on stabiilne ja usaldusväärne ning märgistamispositsioon võib saavutada ideaalsed nõuded.

Automaatne tasapinnaline märgistamismasin kuulub mõistliku struktuuriga elektromehaaniliste integreerimistoodete hulka. Seda kasutatakse kleepuva etiketi automaatseks rullimiseks tasasele pinnale, kui tooteid napib, lõpetab juhtimissüsteem siltide pakkumise, mis võimaldab tõhusalt vältida etiketipaberi raiskamist ja saab reguleerida astmeliselt vastavalt toodete ulatusele. ja märgistuse omadused.

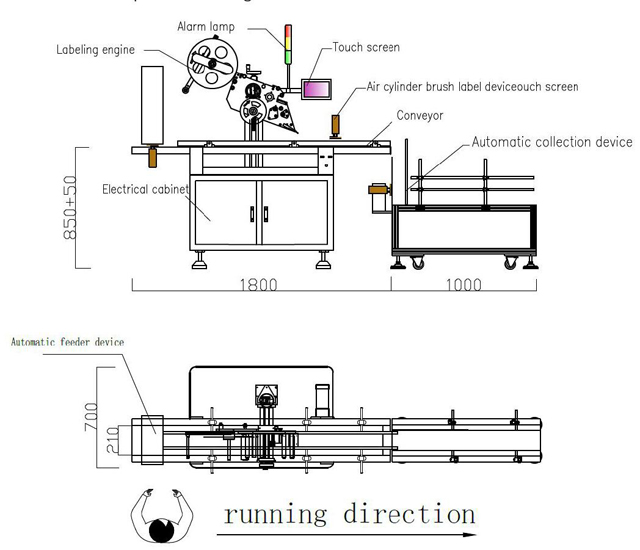

Seadmete märgistamine Pealispinna toodete koostis

• Elektrikapp
• Automaatne söötmisseade
• Konveier
• Õhusilinder
• Pintsli märgistusseade
• Märgistusmootor
• Automaatne kogumisseade
• Operatsioonisüsteem ja juhtimissüsteem;

Seadmete funktsioonide omadused

Juhtsüsteem: SIEMENS PLC juhtimissüsteem, kõrge stabiilne töö ja äärmiselt madal rikete määr;

Operatsioonisüsteem: SIEMENS puutetundlik ekraan, hiina ja inglise keelega, rikkalik abifunktsiooni ja tõrkekuva funktsiooniga, lihtne kasutada;

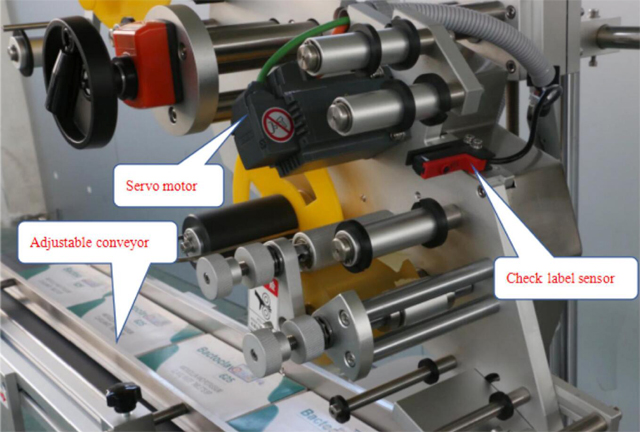

Kontrollsüsteem: Saksa LEUZE kontrollsildi andur, automaatkontrollsildi asend, stabiilne ja mugav, ei nõua töötaja oskuste osas palju kõrgemaid nõudeid;

Saada sildisüsteem: Panisonicu servomootori juhtimissüsteem, stabiilne suure kiirusega;

Häirefunktsioon: nagu silt lekkis, silt on katki või mõni muu rike masina töötamise ajal, annab kõik häire ja lakkab töötamast.

Masina materjal: kõik masin ja varuosad kasutavad materjali S304 roostevaba terast ja anodeeritud kõrgemat alumiiniumisulamit, millel on kõrge korrosioonikindlus ja mitte kunagi roosteta;

Kõik madalpingeahelad kasutavad France Schneideri kaubamärki.

Tööprotsess

Töötajad panevad tooted automaatsele etteandeseadmele, tooted on läbi 4-osalise etteandesilindri, veenduge, et põhjatooted oleksid eraldi, seejärel tarnitakse märgistusmootorisse;

Anduri toote kontrollimisel saatke signaal PLC-le, PLC-le vastuvõetud signaal käsitleb esmalt teavet ja seejärel väljundsignaal servomootori draiverile, mida juhib ajamimootor, saatke silt.

Pintsli märgistusseade on möödas toote pealispinnal olevast sildist, märgistusviimistlus.

Märgistatud tooted toimetatakse automaatsele kogumisseadmele, seejärel võtavad töötajad kõik tooted automaatsest kogumisseadmest välja, kogumistöö lõpetab.

Tehniline parameeter

• Mudel: VK-FPL
• Sõidurežiim: servomootor
• Kiirus (tk/min): 30-50 (sõltub tootest ja etiketi suurusest)
• Töösuund: vasak või parem
• Konveieri kiirus (m/min): ≤40
• Märgistamise täpsus: ±1,5 mm
• Sildirulli siseläbimõõt: 76 mm
• Sildirulli välisläbimõõt: 350 mm (max)
• Sobiv sildi suurus Kõrgus: ≤200 mm
• Sobiv märgistustoodete suurus: saab kohandada sõltuvalt kliendi tootest
• Printeri kasutatav õhk: 5kg/cm²
• Õhuallikas: 0,6 MPa
• Pinge (saab kohandada): 110V/220V/380V
• Võimsus (kw): 1,5KW
• Suurus: 2900*720*850mm
• Kaal: 280 kg

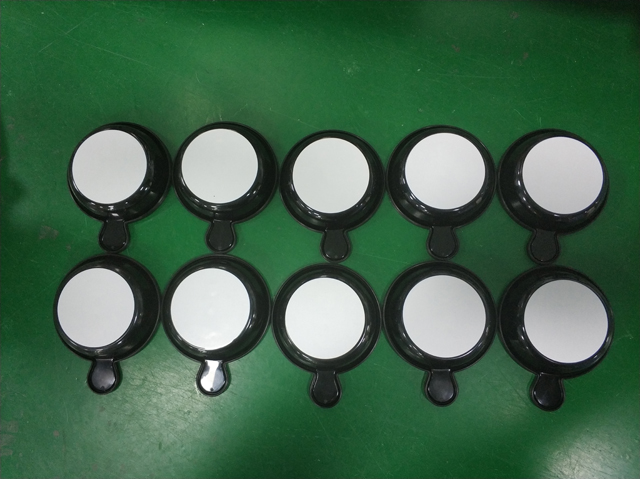

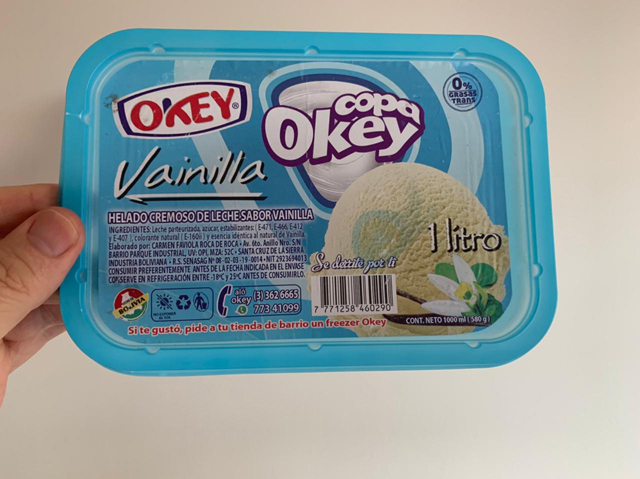

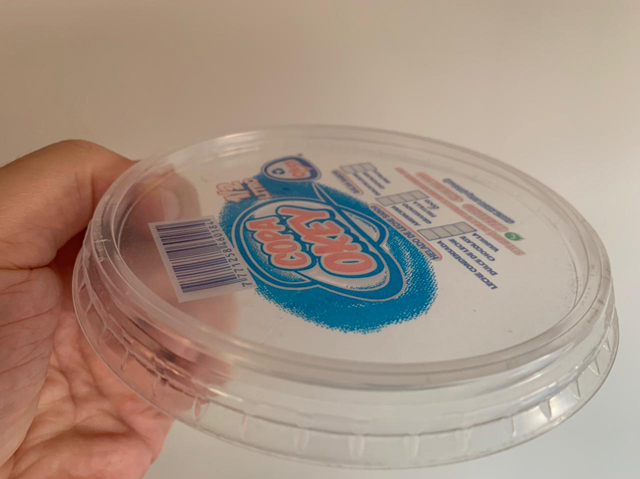

Näidiste märgistamine

Mis on märgistamissüsteem

Märgistussüsteemid on saadaval mitmesuguste kujunduste ja konfiguratsioonidega, millest igaüks sobib konkreetsele vajadusele vastavate siltide pealekandmiseks. Poolautomaatsed etiketiprinteri aplikaatorid on seadistatud käsitsi tarnima üksikutele toodetele paigaldatavaid etikette. Tootmisprotsessi on integreeritud täisautomaatsed märgistamismasinad, mis kannavad etikette tootmisliini kiirusel läbivatele toodetele.

Need sildistamislahendused hõlmavad prindi- ja pealekandmisprinteri aplikaatoreid, mis toodavad üksikult silte, mis kantakse seejärel pakenditele või saadetistele, ja karbi etikette, mis salvestavad ümbrise sisu. Lisaks toodete identifitseerimisele võivad need märgistamislahendused turustajate ja jaemüüjate nõuete täitmiseks paigutada silte, mis salvestavad toodete koostisained, toodete ladustamistemperatuuri, kaubamärgi omaniku kaubamärgi kujutise, tarneaadressi jne. printida ka kliendi soovitud suuruses, samuti tagada selged, loetavad märgid ja vöötkoodid.

Tootmisliinil on märgistamislahendused integreeritud teiste liinisüsteemidega ja saavad automaatselt märgistatavad tooted või pakendid. Käeshoitavad käsitsi märgistamismasinad panevad käsu peale uue sildi, mis seejärel kantakse identifitseeritavale pakendile või tootele.

Mõned märgistamislahendused ja neid aktiveerivad märgistamismasinad on kriitilise tähtsusega, et varustada tooteid, pakendeid ja aluseid ainulaadsete identifikaatorite ja/või saatmisteabega. Need märgised on kriitilise tähtsusega toodete edukaks liigutamiseks turustuskanalites. Näiteks kaubaaluste koormad, mis jõuavad jaemüüjate dokkidesse ilma täieliku ja täpse märgistuseta, võidakse tagasi lükata ja tagastada tootja kulul.

Samamoodi peavad need märgistamissüsteemid ja etiketimasinad, mis kannavad kaubamärgimärgiseid üksikutele toodetele ja pakenditele, suutma neid silte väga täpselt peale kanda, kuna kortsus või keskelt väljas olev silt kipub toote kaubamärgi mainet negatiivselt peegeldama. Mõnel juhul sisaldavad need märgistussüsteemid ka nägemiskontrolli süsteeme, mis kinnitavad etikettide õiget paigutust ja seisukorda.

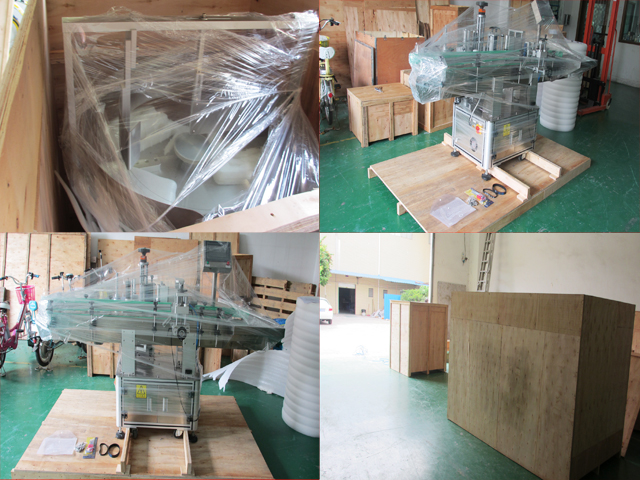

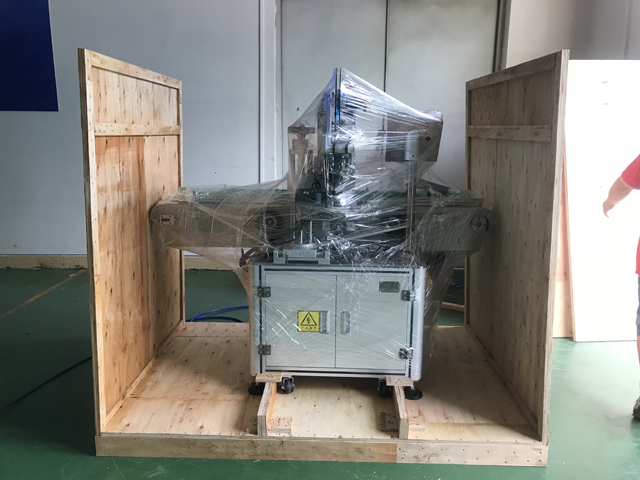

Saatmine
