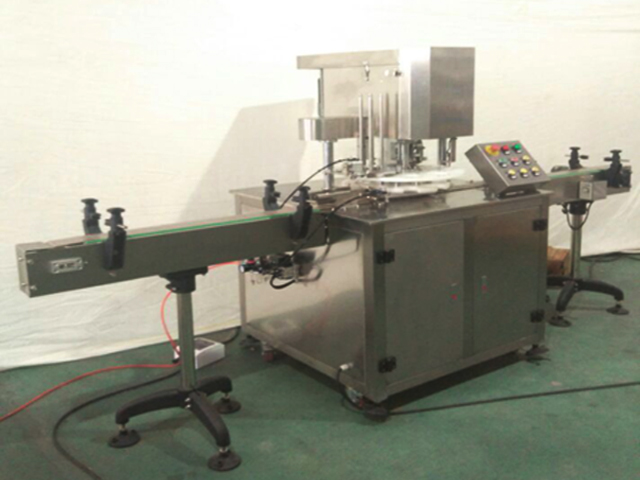

Automaatne lineaarne metallist plekk-alumiiniumpurkide tihendusmasin

Materjal: roostevaba teras
Pea sulgemine: 1
Suletud purkide arv: üks
Tihendamiskiirus: 25-30 minutis
Tihendi kõrgus: 40-200 mm
Saadaval oleva pudeli läbimõõt: 35-100 mm
Töörõhk: ac220v 50/60hz (ac380v 50/60hz)
Võimsus: 1,1kw
Kaal: 500kg
Suurus: 3000*900*1700mm
Õhuallikas: 0,5 MPa

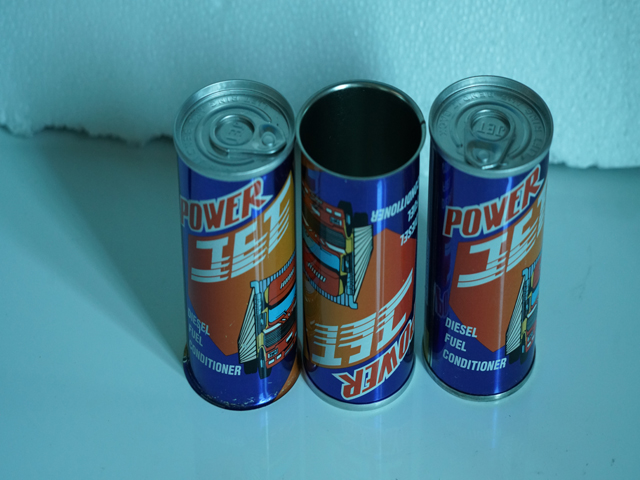

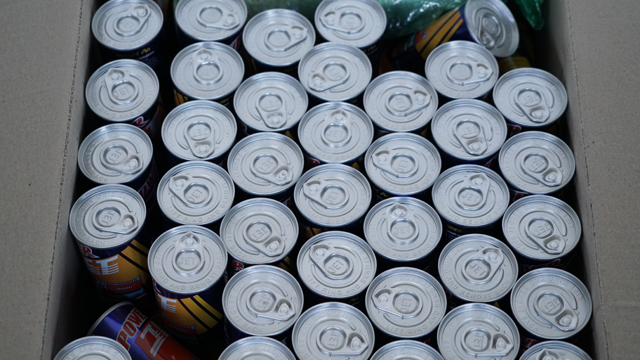

See toode kehtib peamiselt erineva PET-plasti, raua, alumiiniumi, paberi ja muude omadustega ümmarguste purkide sulgemispakenditele, sellel on täiustatud disain ja mõistlik struktuur, mida on lihtne kasutada, et olla toidu jaoks vajalik ja ideaalne pakkimisseade. , ravimid, tee, keemiatööstus ja muud tööstused.

Selle toote põhiosa kasutab kõiki roostevaba materjale, millel on lihtne ja ilus välimus ning mis vastab enamiku standardsete tootmisosakondade disaininõuetele.

See toode kasutab ühe- või kolmefaasilist toiteallikat, mille võimsus ulatub 1,1 kW-ni, selle erinevad osad ja komponendid on täppistöötluse all, tootmistehnoloogiad ja muud, mida sadestatakse ja pidevalt täiustatakse meie ettevõtte pikaajalise kliendikogemuse kaudu ning võtmeosal on ainulaadne disain, millel on kõrge tugevus, madal müratase ja hea tihendusvõime.

See toode vastab riiklike standardite, osakondade standardite ja ettevõtete standardite eeskirjadele ning lahkub tehasest alles pärast range kontrolli ja testi läbimist.

See on täisautomaatse tootmisliini konstruktsiooniga, mis võib moodustada tootmisliinid koos täitesüsteemi, kaalumis- ja täitmissüsteemi või märgistussüsteemiga.

Toimivuse spetsifikatsioon

1. Neli tihendusratast on mõeldud tihendamiseks, kusjuures kaks nuga on palistatud ja veel kaks tooriku pressimiseks, lihtsa põhimõtte ja mugava reguleerimisega;

2. Võetakse kasutusele uusima põlvkonna mehaaniline konstruktsioon, purgi korpus ei pöörle tihendamise ajal, tihendusnuga pöörleb sulgemise lõpuleviimiseks, mis on usaldusväärne ja ohutu ning sobib õrnade toodete sulgemiseks ja vedelad tooted;

3. Hobbing-noa tööd ja noatoe tõstmist juhib mehaaniline nukk, mis tagab stabiilse ja usaldusväärse töö

4. Hobbing nuga kasutab 304 roostevabast terasest tootmist, mis on vastupidav ja hea tihendusvõimega.

5. Operatsiooniliides on toimingu hõlbustamiseks väga lihtne.

Peamised omadused

1. Tegemist on uusima põlvkonna purgiõmblejaga, mille kõige olulisem omadus on see, et purgi korpus ei pöörle sulgemisel, et vältida konservis olevate toodete nihkumist ja väljakukkumist;

2. Operatsiooniliides on lihtne ja mõistliku disainiga;

3. See on suure töötlemise täpsusega ja põhikorpus võtab vastu kogu roostevaba terase valmistamise, mis vastab tootmisosakondade projekteerimisnõuetele.

4. See võib moodustada kõrge tootmistõhususega tootmisliinid koos täitmise, märgistamise, koodipihustusseadmete ja muude seadmetega.

5. See suudab alumise kaane automaatselt tuvastada ja vooluahela juhtimiskonstruktsioon on mõistlik.

6. Kõik osad ja komponendid, elektritarvikud ja teised võtavad vastu kuulsate kodumaiste tehaste usaldusväärse ja stabiilse kvaliteediga tooteid.

Tehnilised parameetrid

Materjal: roostevaba teras
Pea sulgemine: 1
Suletud purkide arv: üks
Sulgemiskiirus: 25-30 minutis
Tihendi kõrgus: 40-200mm
Saadaval oleva pudeli läbimõõt: 35-100mm
Töörõhk: AC220V 50/60Hz (AC380V 50/60Hz)
Võimsus: 1,1 kW
Kaal: 500KG
Suurus: 3000*900*1700mm
Õhuallikas: 0,5 MPa

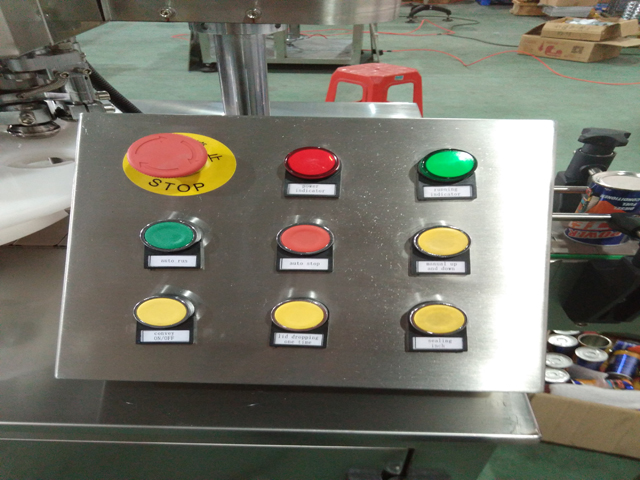

Juhtpaneel

1. Toiteindikaator (punane märgutuli): punane märgutuli põleb, mis näitab, et seade on sisse lülitatud ja vastupidi

2. Töö indikaator (roheline märgutuli): roheline märgutuli põleb, mis näitab, et seade on töökorras ja vastupidi

3. Hädaseiskamine: hädaolukorras vajutage seda nuppu ja seade peatub korraga, muud lülitid ei tööta, kui soovite tühistada, keerake nuppu risti ja see hüppab automaatselt koos funktsioonidega taastatud

4. Kasutamine/sisse (roheline nupp): vajutage seda nuppu ja seade hakkab tööle

5. Kasutamine/väljas (punane nupp): vajutage seda nuppu ja seade lõpetab töö

Tollimine (kollane nupp): seda lülitit kasutatakse peamiselt seadmete silumiseks, seade töötab nupu vajutamisel ja vastupidi.

Seadmete põhimõte ja paigaldusmeetod

1. Seadmete dünaamilise disaini põhimõte

See seade kasutab kahe väärtusega elektrilise võimsusega asünkroonset mootorit, mille mootori võimsus on 1,1 kW ja pöörlemiskiirus 1400 r/min. Kolmnurkne rihmratas, hammasratas, turbiin ja muud ühendushammasrattad vähendavad oma kiirust 40 r/min-ni, turbiin pöörab tõstenuki mõjul ringi, et lõpetada protsess üles-alla, samal ajal vastavalt juhib esimest ja teist veerevat ja tihendusratast kahe hammasrataste rühma kiiruse erinevuse all nukiga koordineerimiseks, et viia lõpule kogu ühe purgi rullitihendusprotsess.

2. Seadmete tihenduskonstruktsiooni põhimõte

See seade võtab kasutusele topeltõmbluse topeltõmbluse põhimõtte, kasutades tihendusefekti saavutamiseks katte ja purgi külje oklusiooni, voltimise ja surumise protseduuri. Toimingud on järgmised.

(1) Asetage purki kork purgi peale, et purgi serv jääks purgikaane serva siseküljel oleva avause külge.

(2) Kasutage purgi korpuse tõstmiseks tõstja survet ja pange kannu kork koerale sörkima.

(3) Esimene rull ümbritseb korgi serva sissepoole, kusjuures üks külg pöörleb ümber korgi serva ja teine külg avaldab survet teljele.

(4) Pärast seda, kui esimene rull on toimingu lõpetanud, jätkab teine rull esimesest rullist moodustatud esimese ümara õmbluse tihendamist teise ümardatud õmblusega, rulli tihendamine on lõpetatud.

(5) Tõstja on tagurpidi ja tühjast purgist väljumiseks surutakse koer alla.

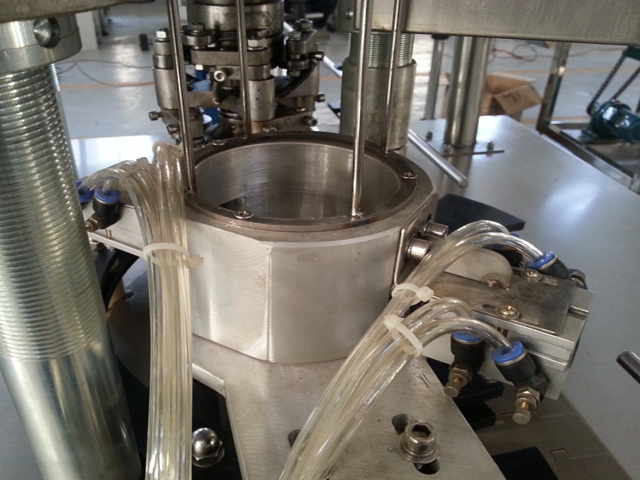

3. Katte automaatse langetamise põhimõte

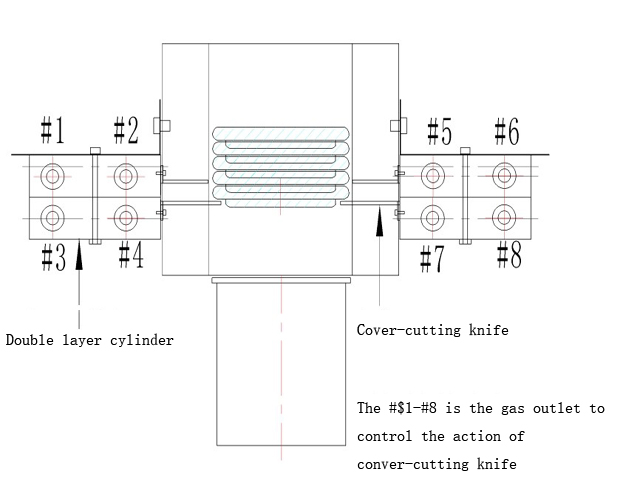

See seade on varustatud automaatse fotosilma kontrollimise seadmega, pärast seda, kui purk on jõudnud asendisse, saadab fotosilm kontrollsignaali peamisse juhtimisahelasse, mis saadab asjakohased signaalid vastavalt konstruktsioonile kaane langetamise seadmele, et juhtida asjakohast. katte automaatse langetamise funktsiooni täitmiseks. Füüsiline automaatne katte langetamise seade ja selle põhimõte on näidatud järgmisel pildil:

Kuidas masinat samm-sammult installida?

Esimene samm: Paigaldage konveierikett, kontrollige, kas see on pärast paigaldamist sirgjooneline ja korralik

Teine samm: Paigaldage konveieri rööpad, reguleerige poppurkide sujuvaks edastamiseks

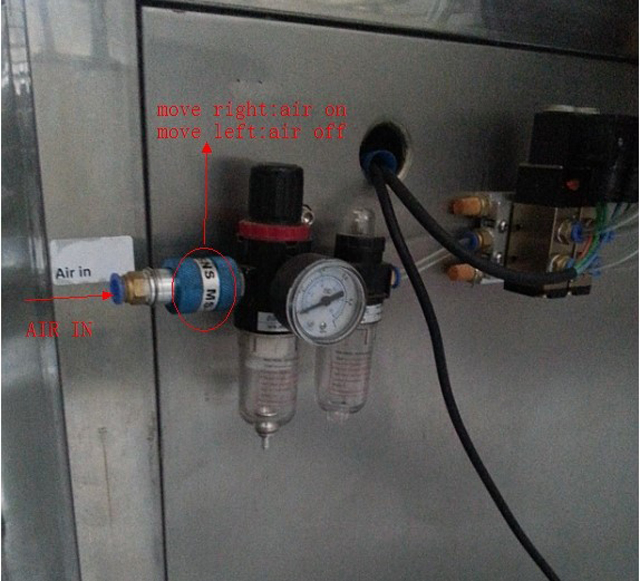

Lõpuks, pärast seadme sisselülitamist ja tuulutamist saab see seejärel töötada.

	Iga sektsiooni kett on ühendatud ja kinnitatud tihvtiga (sarnane kella ketiga)
	Konveier ületab aluse
	Konveieri iga sektsiooni ketiplaat on ühendatud tihvtiga
	Kruvisid saab reguleerida konveieri pingutamiseks ja kaotamiseks
	Pärast tihvtiga ühendamist lüüakse see tihedalt kokku
	Konveier ja põhiseadmed on ühendatud ja kinnitatud kahe kruviga
	Konveieri rööbaste paigaldamine
	Rööbaste paigaldus ja fikseeritud seade

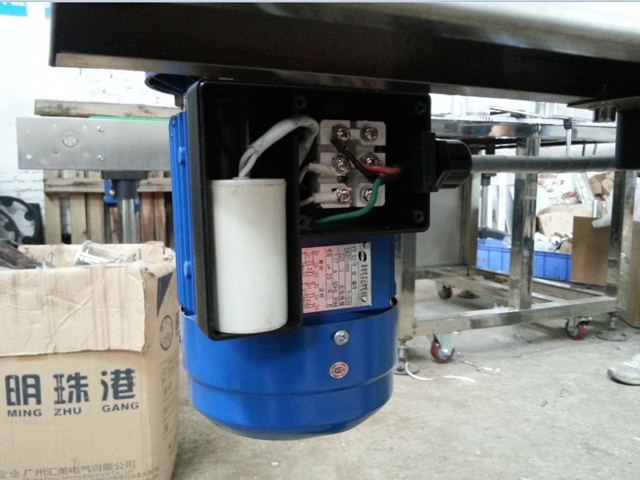

	Lülitage konveieri mootor sisse (ühendage klemmidega U1 ja U2)
