Automaatne lineaarne vedela vahuga klaaspudelite ülevoolu täitmismasin

Mudel: VK-OF
Täitedüüside arv: 6-16 pead
Õhurõhu vahemik: 0,4 ~ 0,6 MPa
Toide: 220V±5% 50/60Hz
Energiatarve: 0,6kw-2,8kw
Ühe masina müra: ≤50 dB
Netokaal: 200-600kg
Üldmõõt (mm): P*L*K=1600×1000×1800mm

Automaatne ülevoolu täitmismasin vedela vedeliku täiteainega klaaspudelite vedelikutaseme anduri mõõtmise täitmismasinate jaoks

Automaatset ülevoolutäitmismasinat kasutatakse tavaliselt tarbijapakendites, kus on vaja ühtlast visuaalset (kosmeetilist) täitmise taset.

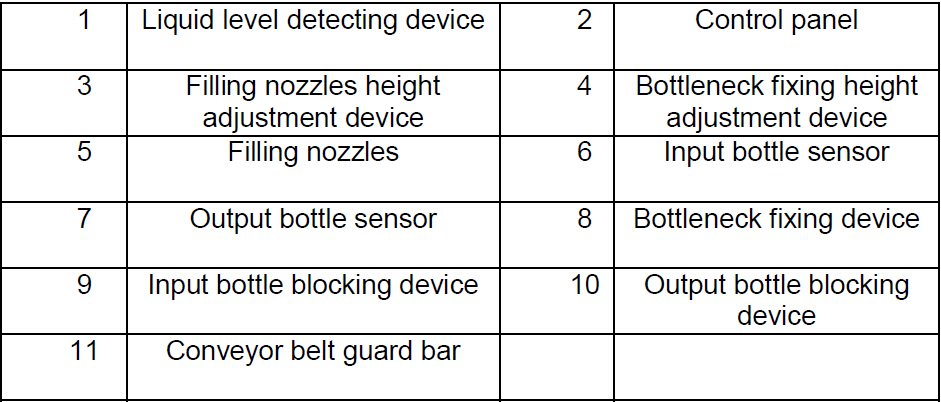

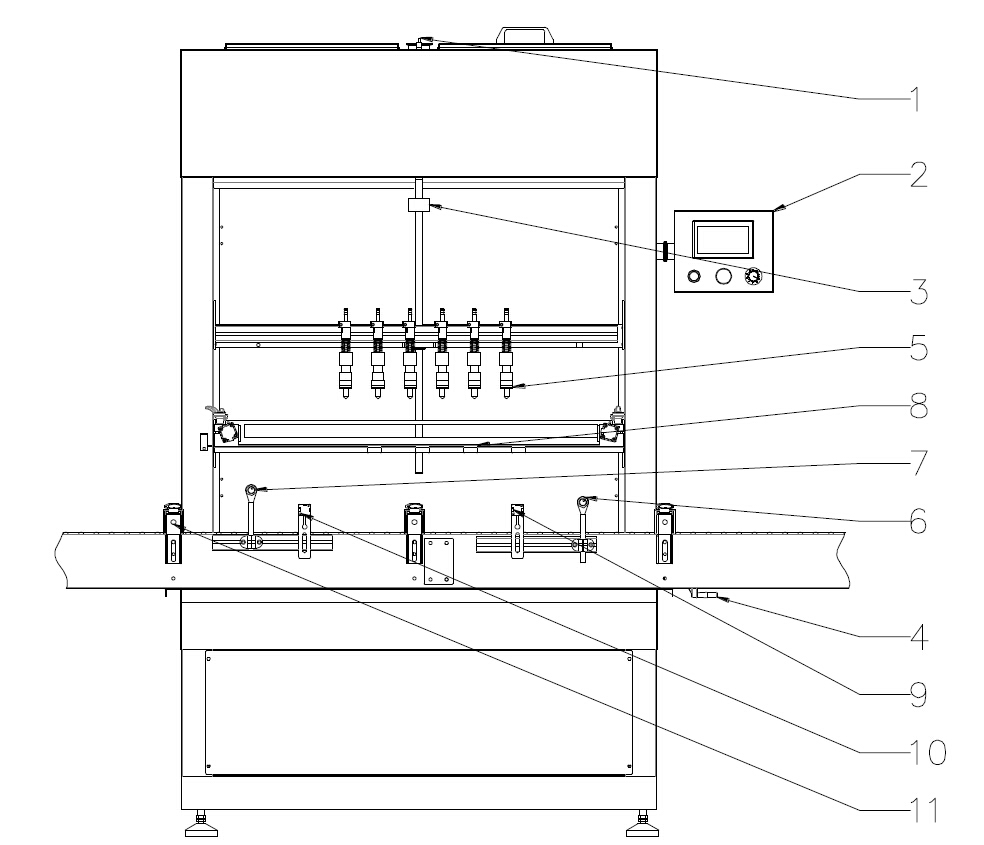

Ülevooluvedeliku täiteseadme joonis (näited 6 peaga ülevoolutäiteseadmega)

Soovitud vedelat toodet, mida täidetakse, hoitakse roostevabast terasest reservuaaris, seejärel pumbatakse see kollektorisse, et toode hajutada igasse täiteotsikusse. Kui toode saavutab igas pudelis soovitud kosmeetilise täitetaseme, voolab liigne toode või vaht tagasi mahutisse. Ülevoolutäiteaine eelised hõlmavad ühtlast täitetaset, muutuva rõhuga pumba kiiruse reguleerimist (vahu vähendamiseks) ja kasutusmugavust.

See täiteaine on valmistatud vastupidavast 304 roostevabast terasest, kvaliteetsest tig-keevitatud toruraamist ja on saadaval 1 kuni 16 täitepeaga. Standardvarustuses on ka PLC-juhtelemendid ja värviline puuteekraaniga HMI, roostevabast terasest reservuaar ja pneumaatilised indekseerimisväravad ning palju muid funktsioone. Veelgi mitmekülgsemaks muutmiseks on saadaval valikud.

automaatset ülevoolutäitmismasinat kasutatakse tavaliselt jookide ja muude õhukeste toodete täitmiseks, eriti kui probleem võib olla vahu või pudeli ebaühtlus. VKPAK-i automaatset ülevoolutäitmist saab ehitada nii, et see sobiks sanitaar-, ohtlike, tuleohtlike ja söövitavate keskkondadega.

Tehnilised

Mudel: VK-OF
Täitedüüside arv: 6-16 pead
Õhurõhu vahemik: 0,4 ~ 0,6 MPa
Toide: 220V±5% 50/60Hz
Energiatarve: 0,6kw-2,8kw
Ühe masina müra: ≤50 dB
Netokaal: 200-600kg
Üldmõõt (mm): P*L*K=1600×1000×1800mm

Iseloomulik:

Inimese ja masina ingliskeelne liides, intelligentne kontaktekraan, inimese disain, lihtne käsitsemine.
Spetsiaalsed ülevoolutäite otsikud, täppistaseme täitmine.
Programmi loogikakontroller (PLC),
Selle suurust või parameetreid on lihtne muuta.
Pneumaatilised elemendid on kõik imporditud, stabiilsus ja töökindlus.
Fotoelektriline andur ja pneumaatiline ühendamise juhtimine, automaatne kaitse pudeli puuduse korral.
Tihe positsioneerimise disain, lihtne juhtimine, sobib igas suuruses pudelite pakkimiseks.
Kogu masin on konstrueeritud vastavalt GMP nõuetele.

Valikud:

Täitedüüsid saab varustada vastavalt väljundile.
Korrosioonivastane konfiguratsioon on saadaval kõrge happe- või leelisesisaldusega toodete jaoks.

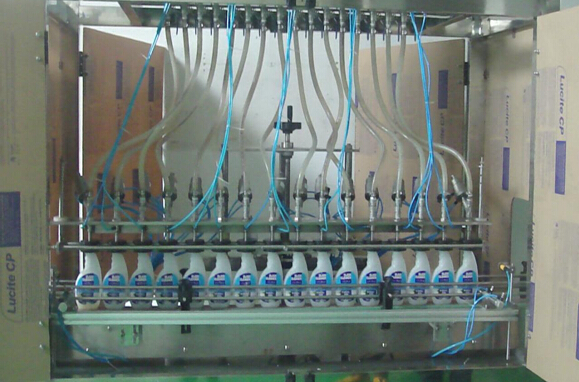

16 peaga ülevooluviilimismasinad vedelseebi täitmiseks

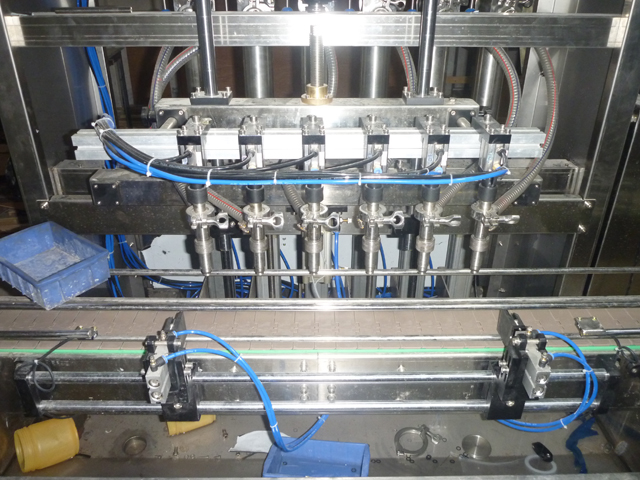

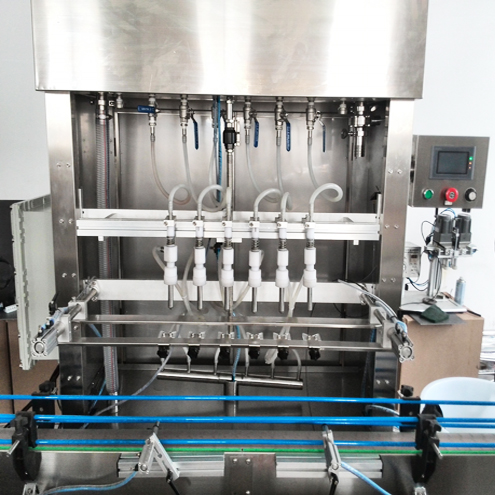

Rohkem pilte ülevoolutäitmismasinatest (näiteks 6 pead)

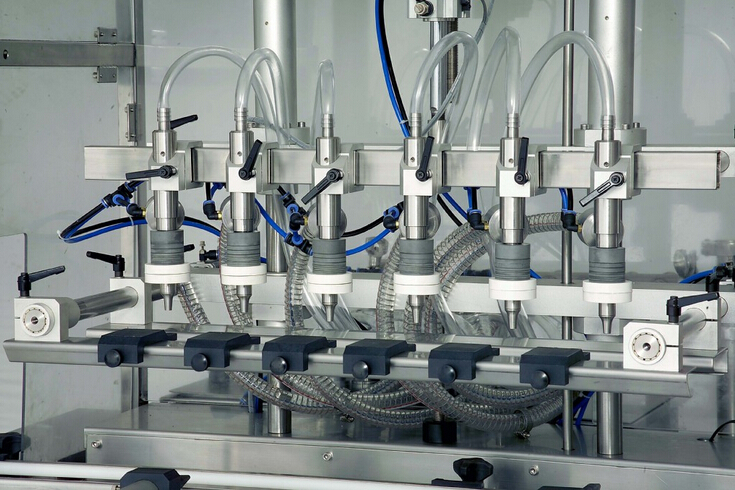

Lähivõte masina ülevoolutäiteava täitmiseks

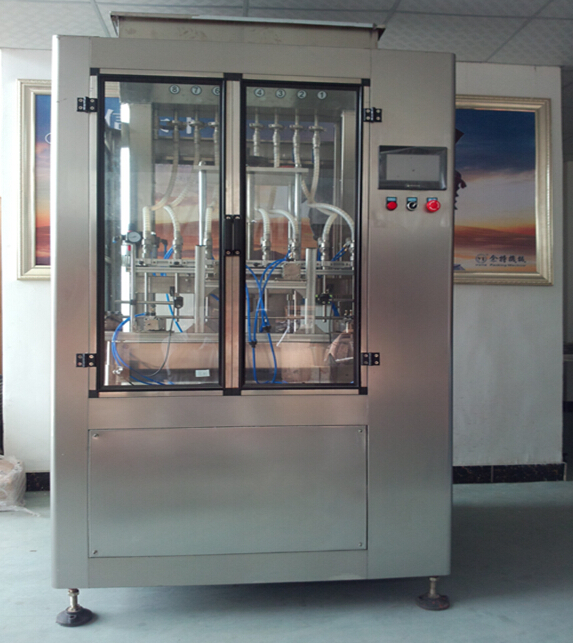

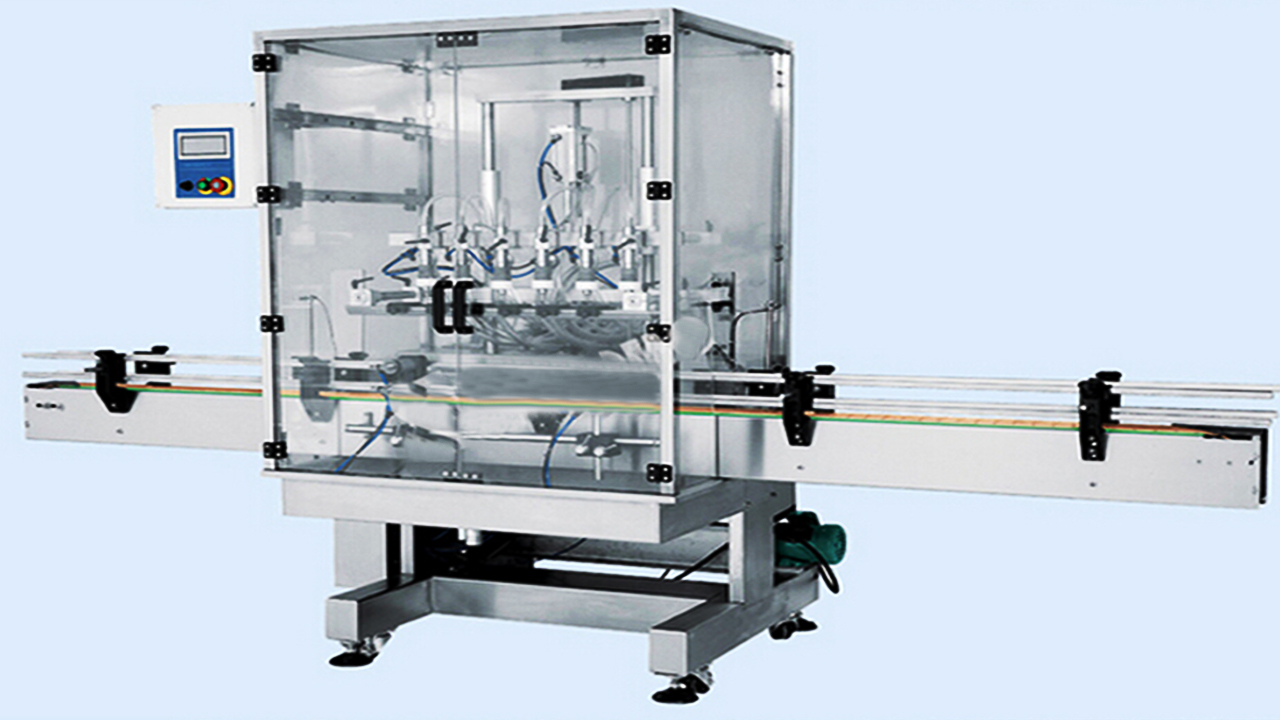

Kaitsekambriga ülevoolutäitmismasinate jaoks

Konveierilindiga automaatne kambriga ülevoolutäitmismasin

Automaatse täitemasina seadistamise protseduur:

Reguleerige konveierilindi kaitseriba

Asetage pudelid täiteotsikute (5) alla, reguleerige konveierilindi kaitseriba (11) laiust, asetage pudelikael ja täiteotsik samale tasapinnale.

Reguleerige täiteotsikuid

Vastavalt pudelite suurusele reguleerige iga täiteotsaku (5) vahelist kaugust, proovige asetada täiteotsikud (5) masina keskkoha lähedale.

Reguleerige pudelikaela kinnitusseadme kõrgust

Vastavalt pudelikaela kõrgusele reguleeri pudelikaela kinnitusseadme (4) käsiratast, pane pudelikaela kinnitusplaat fikseerima pudelikaela õige koha.

Reguleerige väljundpudeli blokeerimisseadme silindrit

Lõdvendage väljundpudeli blokeerimisseadme (10) viietärnikruvi, klõpsake puuteekraanilt pudeli silindri väljalaske nuppu ja hoidke silinder väljas, blokeerige, kinnitage pudeliga.

Reguleerige väljundpudeli andurit

Keerake lahti väljundpudeli anduri (7) kruvid, seadke andur väljastuspudeli silindri blokeerimispulgast 5 cm ettepoole (konveierilindi ettepoole).

Reguleerige sisendpudeli andurit

Käivitage konveierilint, hoidke silindrit väljas, asetage konveierilindile rohkem kui kaks pudelit, keerake sisendpudeli anduri (6) kruvid lahti ja seadke see teise pudelikaela lähedale, veenduge, et see tuvastab teise pudeli. Märkus: ärge asetage sisendpudeli andurit (6) täiteotsiku alla.

Reguleerige sisendpudeli blokeerimisseadme silindrit

Keerake lahti sisendpudeli blokeerimisseadme (9) viietärnikruvi, leidke teise pudeli ja kolmanda pudeli vahel vahe ning asetage tõkkepulk sellesse pilusse. Vajutage puutetundlikult ekraanilt silindri nuppu pudelisse ja hoidke silindrit väljas, viige blokeerimispulk kontakti kolmanda pudeliga. Märkus: silindri venituskiirus ei tohi olla liiga kiire.

Reguleerige pudelikaela kinnitusseadme silindrit

Keerake lahti pudelikaela kinnitusseadme kruvi (8), laske kinnitusplaadil pudelikaela lähedale ja lukustage, reguleerige pudeli kinnituskahvlit ja viige see pudelikaelaga samale horisontaaltasapinnale, kinnitage pudeli kinnituskahvel, vabastage kaks kruvi mõlemal küljel. Vajutage puuteekraanilt pudeli positsioneerimissilindri nuppu ja hoidke silinder väljas, laske pudeli kinnitushargil pudelikaelaga kokku puutuda, keerake kinni kinnituskruvid.

Reguleerige täiteotsikute kõrgust

Klõpsake silindri nuppu pudelisse, pudeli silindrist välja, pudeli positsioneerimissilindrit puuteekraanilt. Reguleerige täiteotsikute kõrguse reguleerimisseadme (3) käsiratast ja laske täiteotsikute alumine osa pudelikaelast 2-3 cm kõrgemale, seejärel klõpsake puuteekraanilt silindri tõstmise nuppu, testige, kas täiteotsikud võivad tõusta. ja langeb sujuvalt. Silumiseks järgige ülaltoodud samme ja toimingu sujuvamaks muutmiseks viimistlege nende liigutusi korduvalt.

Reguleerige täitekogust

Vastavalt toote märgistamisvõimsusele sisestage puuteekraanil täitmisajasse sobiv ajaseade.

Lõplikud täitmistooted pärast proovide täitmist

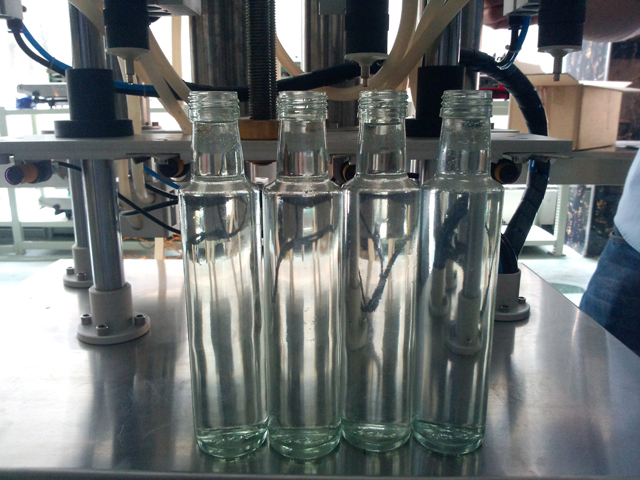

Parfüümi pudelid

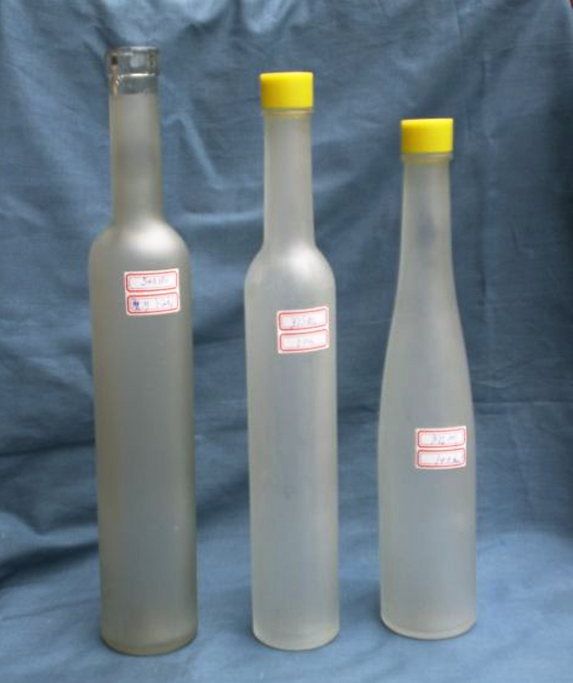

Veinipudelid

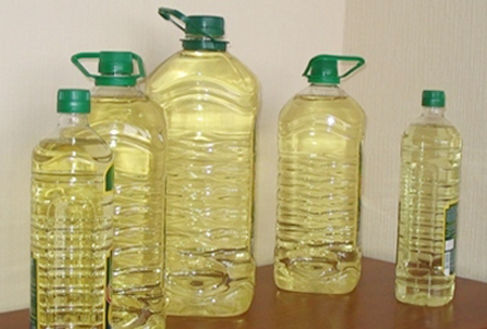

Toiduõli pudelid

Puidust korpuse pakkimine

Garantii: Kogu masinale kehtib garantii 1 aasta. (Garantii alla ei kuulu probleemid, mis on põhjustatud õnnetustest, väärkasutusest, väärkasutamisest, ladustamiskahjustustest, hooletusest või seadme või selle komponentide muutmisest. Samuti ei kuulu garantii alla kergesti purunev varuosa)

Paigaldamine: Kui masin on teie tehasesse jõudnud, läheb meie tehnik teie juurde, et paigaldada ja testida masinat ning koolitada teie töötaja masinaga töötama (rongi aeg sõltub teie töötajast). Kulud (lennupilet, toit, hotell, reisitasu teie riigis) peaksid olema teie kontol ja peate tasuma tehnikule 150 USD päevas. Samuti võite minna meie tehasesse koolitust tegema.

Pärast teenindust: Kui teil tekib probleem masinal, läheb meie tehnik teie juurde, et masin võimalikult kiiresti parandada. Maksumus peaks olema teie kontol (nagu ülalpool).
