Automaatne pudelikorkide termokahaneva varruka märgistusmasin
  • Mudel: VK-SSL
  • Pinge: 220v/50hz
  • Energiatarve: 3kw
  • Tootlikkus: ≥3600-4500 tk tunnis
  • Tootlusmäär: ≥99%
  • Pudelite läbimõõt: ¢ 28 mm - 125 mm (kohandatud)
  • Korkide kõrgus: 10mm~280mm (kohandatud)
  • Sobivad materjalid: PVC/Pet/Ops
  • Kile pikkus: 30mm~250mm
  • Kile paksus: 0,035 mm ~ 0,13 mm
  • Materjalid Kile: PVC/Pet/Ops
  • Filmi ruum: ≥5 mm
  • Kile siseläbimõõt: ≥5″ (127mm)
  • Rullide välisläbimõõt: ≤500 mm
  • Mõõdud: 1550mm × 1055mm × 2000mm
  • Kaal: 750 kg
Vaata videot

Automaatne varrukate märgistamise masin korkide jaoks

Sobivad rakendused: Sildi lisamiseks mitmesuguste toiduainete, toiduainete (joogid, piimatooted, teip ja vein), ravimite ja tööstustoodete konteineritele.

Korkide tihendusmasin on spetsiaalselt projekteeritud ja valmistatud vastavalt meie kliendi näidisele.

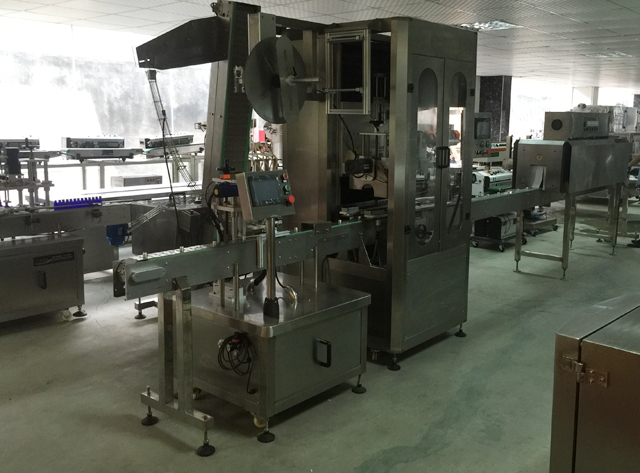

lint varrukas labeller.jpg

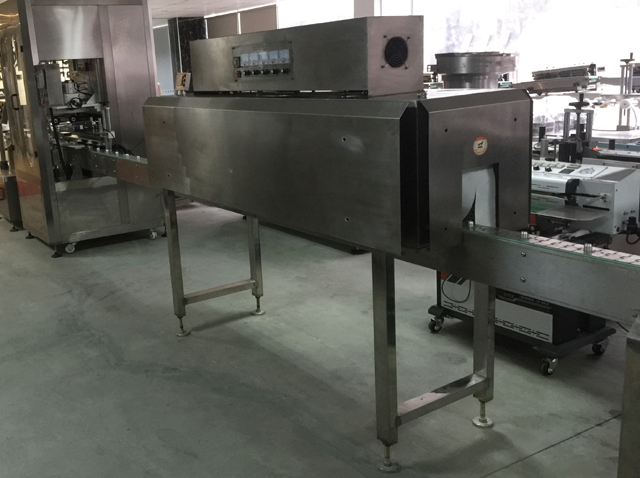

korkide tihendusjoon kahaneb.jpg

Joonis ja parameeter

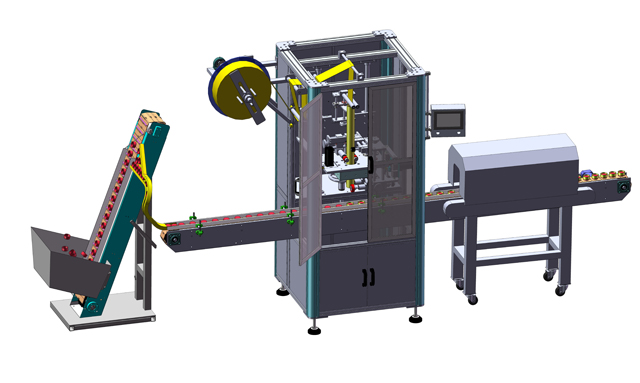

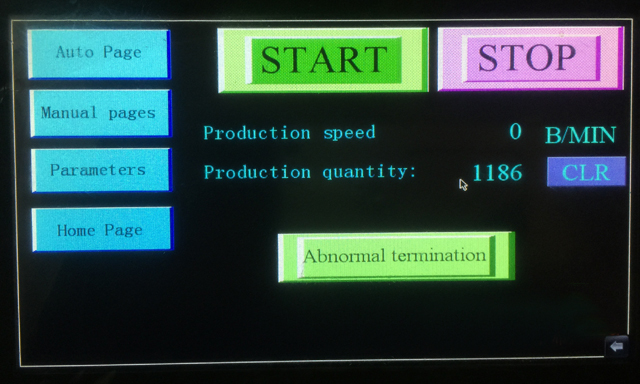

korkide tihendamise joonis kokkutõmbumine.jpg

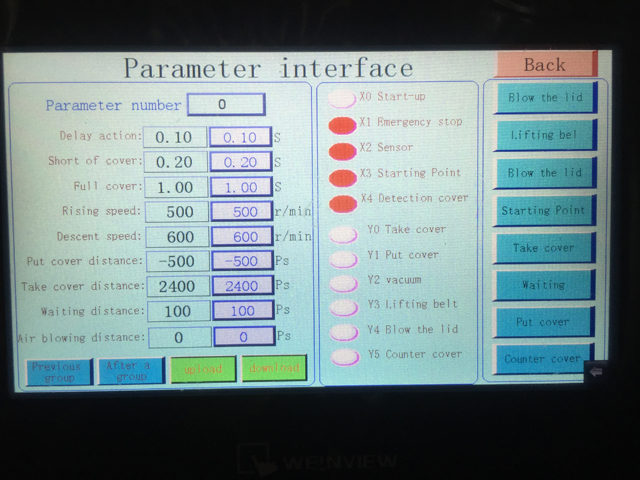

parameetri seadistus.jpg

korkide tihendamise joonis kokkutõmbumine.jpg

Korkide kahanevate pakkimismasinate kasutamine sobib korkide, pudelivee, toiduainete jms pakkimiseks.

Kahanev ümbris kantakse ettenähtud eseme kohale või ümber, sageli automatiseeritud seadmete abil. Seejärel kuumutatakse seda kuumapüstoliga või saadetakse kahanemiseks läbi kahaneva tunneli või ahju.

Kokkutõmbuvat ümbrist saab tarnida mitmel kujul. Lameda rullmaterjali saab toote ümber mähkida, sageli kuumtihendades, et kile kokku kleepida. Keskeltvolditud kile tarnitakse rullil, mille plast on pooleks volditud: toode asetatakse keskossa, ülejäänud kolm serva suletakse koti moodustamiseks ja seejärel kuumutatakse pakendit, mis põhjustab koti kokkutõmbumise ja tootega vastavuse. asetatud kotti. Eelvormitud kahanevad kotid Kilekotte kasutatakse ühe otsaga avatud: toode asetatakse kotti, suletakse ja saadetakse termokahanemisele.

Kahanevat kilet saab kasutada hoonete mähkimiseks. See võib mähkida katuseid pärast orkaane, maavärinaid, tornaadosid ja muid katastroofe. Asbesti, plii ja muude ohtude ohutu eemaldamise hõlbustamiseks võib kahanevat kilet kasutada keskkonnakaitseks.

Kahanevat ümbrist kasutatakse mõnikord raamatute, eriti täiskasvanutele mõeldud raamatute ning teatud koomiksite ja mangade pakkimiseks, peamiselt selleks, et alaealised ei saaks neid lugeda.

Anduritel (nt CD-del või DVD-del) olevat tarkvara müüakse sageli karpidesse, mis on pakitud kokkutõmbuvasse ümbrisesse. Sellise tarkvara litsentsid pannakse tavaliselt kastidesse, mistõttu pole neid enne ostmist võimalik lugeda. See on tekitanud küsimusi selliste kahaneva kile litsentside kehtivuse kohta.

Kahanevat ümbrist kasutatakse tavaliselt ümbrisena mitut tüüpi pakenditel, sealhulgas karpidel, karpidel, joogipurkide ja kaubaaluste koormatel. Erinevad tooted võivad olla pakitud kokkutõmbuvasse ümbrisesse, et tooteid stabiliseerida, ühendada, hoida puhtana või suurendada võltsimiskindlust. See võib olla teatud toiduainete, nagu juust, liha, köögiviljad ja taimed, peamiseks katteks. Elektrijuhtmete tihendamiseks kasutatakse termokahanevat toru.

Pakendi osadele kantakse kokkutõmbumisribad, et tagada võltsimiskindlus või etiketid. See võib kombineerida ka kahte pakki või osa.

Kahanevat ümbrist kasutatakse tavaliselt ka tööstuslikes rakendustes, kasutades raskema raskusega kahanevat kilet. Põhimõtted jäävad samaks termokahanemise protsessi puhul, kasutades käeshoitavat kuumapüstolit.

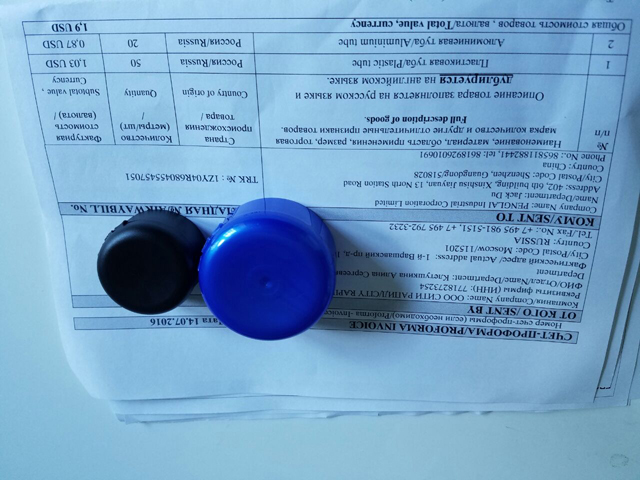

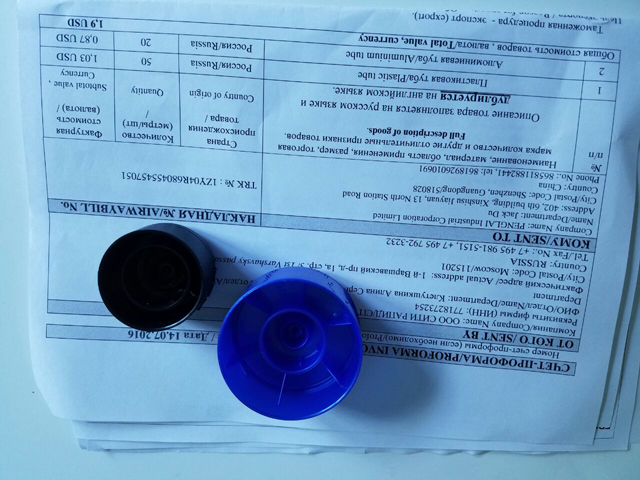

caps proovid pildid sulge shot.jpg

caps proovid pildid sulge shot.jpg
Omadused

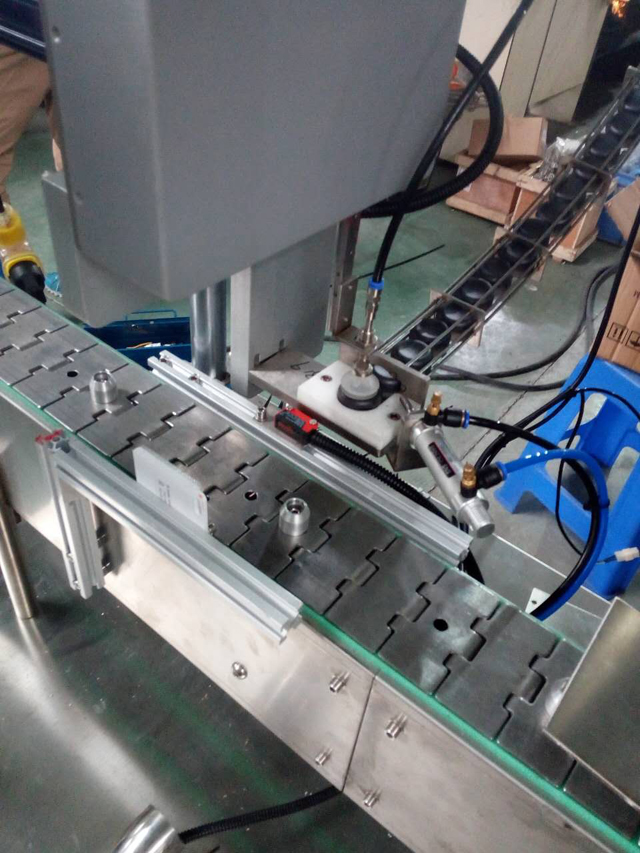

caps robotsöötmise pilte.jpg

1. Roostevabast terasest valmistatud masin toetab vett ja roostet;

2. Reguleeritav lõikurpann on varustatud kahepoolse teraga, mis tagab pika kasutusea ainulaadse keerislõikamise tõttu;

3. Ühe positsioneerimisega kesksammas tagab stabiilsema etiketi söötmise;

4. Sildi positsioneerimisrühm muudab märgistamise arusaadavamaks;

5. Puutetundlik juhtimissüsteem, sõbralik toimimine.

6. Valikuline sõltumatu söötmis- ja märgistamissüsteem muudab töö lihtsamaks ja kulud madalamaks.

7. See võtab vastu PLC programmeeritava süsteemi, imporditud servomootori, servo draiveri, sagedusmuunduri ja anduri jne. mis muudavad märgistamise täpseks, kiireks ja stabiilseks.

Kõige sagedamini kasutatav kahanev ümbris on polüolefiin. See on saadaval erineva paksuse, läbipaistvuse, tugevuse ja kokkutõmbumissuhtega. Kaks peamist kilet võivad olla kas ristseotud või mitteristseotud. Muude kahanevate kilede hulka kuuluvad PVC, polüetüleen, polüpropüleen ja mitmed muud kompositsioonid.

Koekstrusioon ja lamineerimine on saadaval teatud mehaaniliste ja barjääriomaduste jaoks kokkutõmbuva pakendamise jaoks. Näiteks võib viis kihti olla konfiguratsiooniga EP/EVA/kopolüester/EVA/EP, kus EP on etüleen-propüleen ja EVA on etüleen-vinüülatsetaadi kopolümeer.

Kahanev kile võib panna kahanema ühes suunas (ühesuunaline või ühesuunaline) või mõlemas suunas (kahesuunaline).

Kilesid venitatakse, kui need on soojad, et suunata molekule nende esialgsest juhuslikust mustrist. Kile jahutamine seab kile omadused kuni selle uuesti kuumutamiseni: see põhjustab selle esialgsete mõõtmete suunas tagasitõmbumist.

Enne orientatsiooni on lehe või toru molekulid juhuslikult põimunud nagu spagetikauss. Molekulid on keritud ja keerdunud ning neil pole erilist joondust. Tõmbejõu rakendamisel aga sirgendatakse ahelate amorfsed piirkonnad ja joondatakse need orientatsiooni suunas. Nõuetekohase jahutuse rakendamisel külmutatakse molekulid selles olekus, kuni rakendatakse piisavalt soojusenergiat, mis võimaldab kettidel tagasi kahaneda. Seda nähtust saab visualiseerida, venitades kummipaela ja kastes selle vedelasse lämmastikku, et venitatud olekus külmuda. Riba püsib selles olekus seni, kuni seda hoitakse piisavalt külmal temperatuuril. Kui aga rakendatakse piisavalt soojusenergiat, tõmbub kummipael tagasi oma algsesse pingevabasse olekusse.

Kaubanduslikul skaalal orienteerumist saab saavutada kahe protsessi abil: tenterframe või mullprotsess. Tenterframe tehnoloogiat kasutatakse mitmesuguste "kuumkindlate" toodete tootmiseks, kusjuures kõige levinum on biaksiaalselt orienteeritud polüpropüleen (BOPP) (kuumutamine on protsess, mille käigus kilet kuumutatakse uuesti piiratud olekus, nii et kokkutõmbumisomadused hävivad ).

Teine kaubanduslik protsess on mullprotsess, mida mõnikord nimetatakse torukujuliseks protsessiks. Selles protsessis valmistatakse esmane toru, puhudes või valades toru vastavalt välisele või sisemisele tornile. Tavaliselt kasutatakse selles punktis primaartoru jahutamiseks vett. Pärast esmase toru jahutamist soojendatakse seda uuesti ja puhutakse õhku kasutades teiseks mulliks, sarnaselt õhupalliga. Täitmisel suunatakse toru samaaegselt mõlemas suunas.

Kahanevate kilede perekond on aastate jooksul laienenud, tänapäeval müüakse palju mitmekihilisi konstruktsioone. Kokkutõmbuvad kile omadused hõlmavad kokkutõmbumist, tihendatavust, optikat, sitkust ja libisemist. Kahanemisomaduste osas on algtemperatuur, vaba kokkutõmbumine, kokkutõmbumisjõud, kahanemistemperatuuri vahemik, mälu ja pakendi üldine välimus.

Tehniline parameeter:

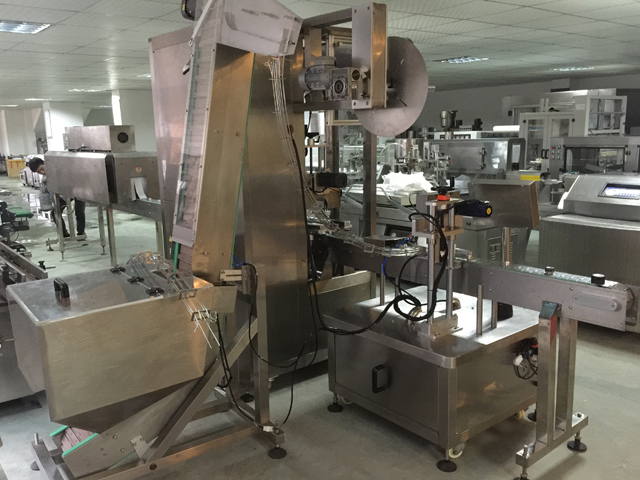

korkide tõstesüsteem.jpg

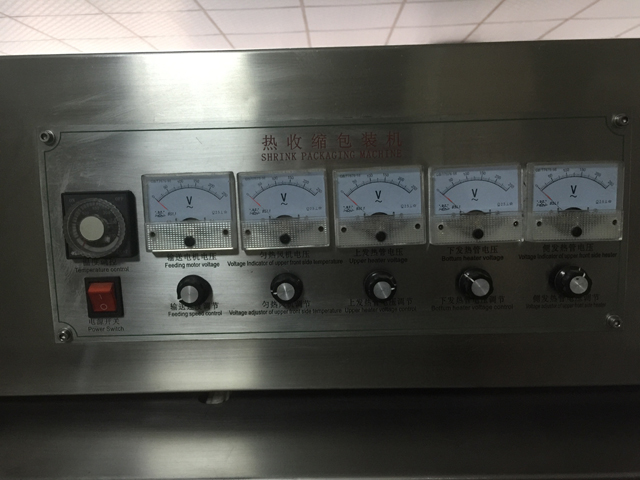

korkide tihend kahanev tunnel.jpg

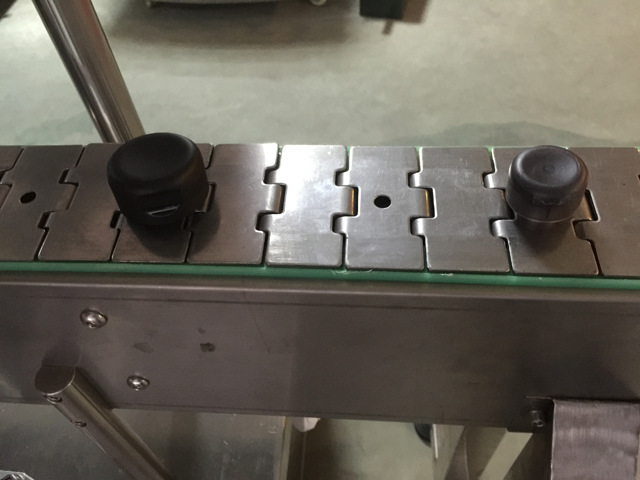

teibid varrukate märgistamise masin.jpg

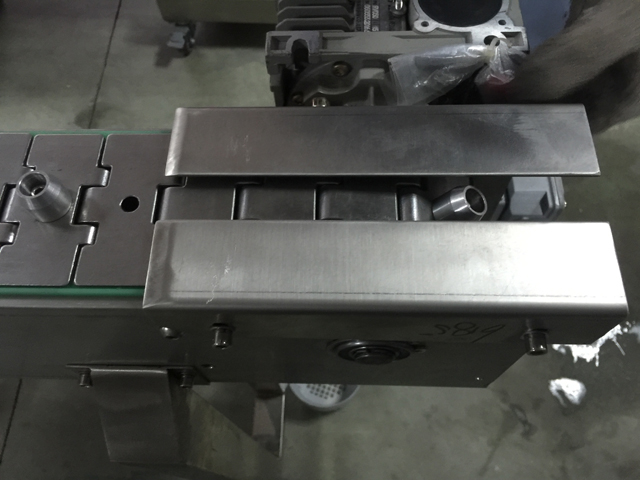

automaatsed mütsid langevad.jpg

  • Mudel: VK-SSL
  • Pinge: 220v/50hz
  • Energiatarve: 3kw
  • Tootlikkus: ≥3600-4500 tk tunnis
  • Tootlusmäär: ≥99%
  • Pudelite läbimõõt: ¢ 28 mm - 125 mm (kohandatud)
  • Korkide kõrgus: 10mm~280mm (kohandatud)
  • Sobivad materjalid: PVC/Pet/Ops
  • Kile pikkus: 30mm~250mm
  • Kile paksus: 0,035 mm ~ 0,13 mm
  • Materjalid Kile: PVC/Pet/Ops
  • Filmi ruum: ≥5 mm
  • Kile siseläbimõõt: ≥5" (127mm)
  • Rullide välisläbimõõt: ≤500 mm
  • Mõõdud: 1550mm × 1055mm × 2000mm
  • Kaal: 750 kg

Osade loend

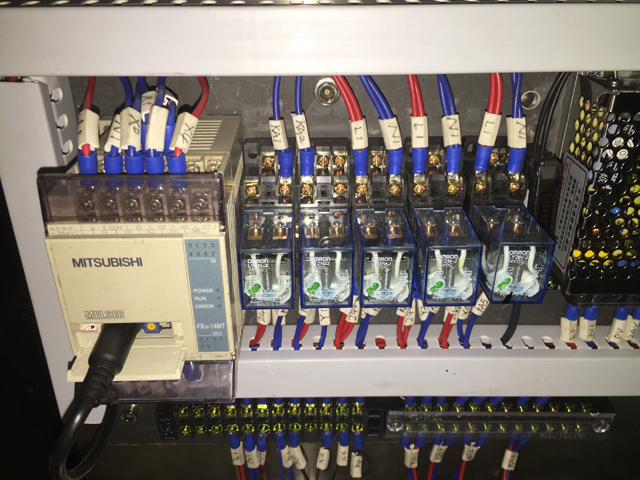

elektrooniline konfiguratsioon.jpg

TööüksusÜksusMudelEiKaubamärkPäritolu
Lõikuri peaüksusAC mootor5IK90GU-CF-25KB1Taiwan
Puhastage mahaAC mootor5IK120A-CF1VKPAKTaiwan
Materjaliga varustamineAC mootorRV50-20K-1801VKPAKTaiwan
SagedusmuundurATV12H018M21SchneiderPrantsusmaa
optilised anduridCX-4211PanasonnicJaapan
Pudeli kandmineAC mootor5IK90GN-SF-5GN7.5K1VKPAKTaiwan
SagedusmuundurATV12H018M21SchneiderPrantsusmaa
Pudeli eraldamineAC mootor5IK90GN-SF-5GN0,75K1VKPAKTaiwan
SagedusmuundurATV12H018M21SchneiderPrantsusmaa
Juukseharja üksusAC mootor4IK25GN-C-4GN3K2VKPAKTaiwan
Lõikuri peaüksusServo mootorBCH0801*1*1C 400W1SchneiderPrantsusmaa
Sevro juhtLXM23CU04M3X 400W1SchneiderPrantsusmaa
Mini optilised anduridPM-L442PanasonnicJaapan
SõiduüksusJuhi servomootorBCH0801*1*1C 400W1SchneiderPrantsusmaa
Juhi servo draiverLXM23CU04M3X 400W1SchneiderPrantsusmaa
Elektriline silmaseadeKiire fiibersensorFX-3011PanasonnicJaapan
Elektriline silm pudelimonitori jaoksFiber SensorCX-4421PanasonnicJaapan
KonveieriüksusSagedusmuundurATV12H075M21SchneiderPrantsusmaa
ElektrikapidPLCDF-MX-1005-9A1OMRONJaapan
Puutetundlik ekraanMT6070IR 7,0"1WeinviewTaiwan
Swith PowerABL2REM24020H1SchneiderPrantsusmaa
KontaktorD1810 25A2SchneiderPrantsusmaa

Üksikasjad

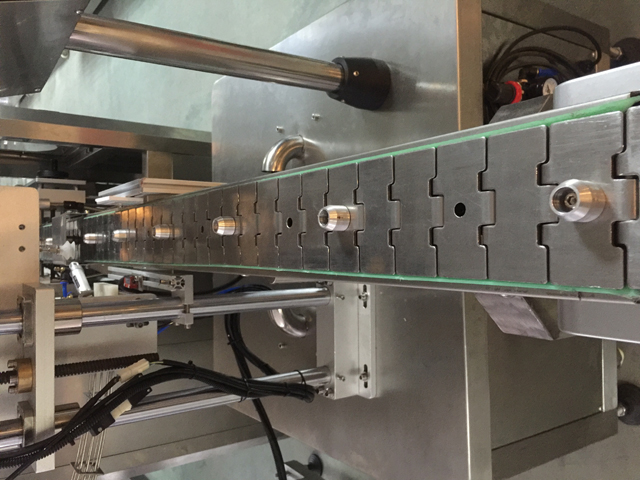

detailid kokkutõmbumismärgistuse jaoks.jpg

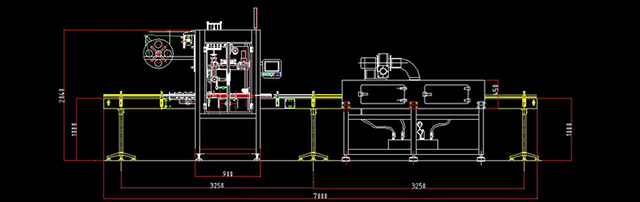

CAD teibid varrukas labeling.jpg

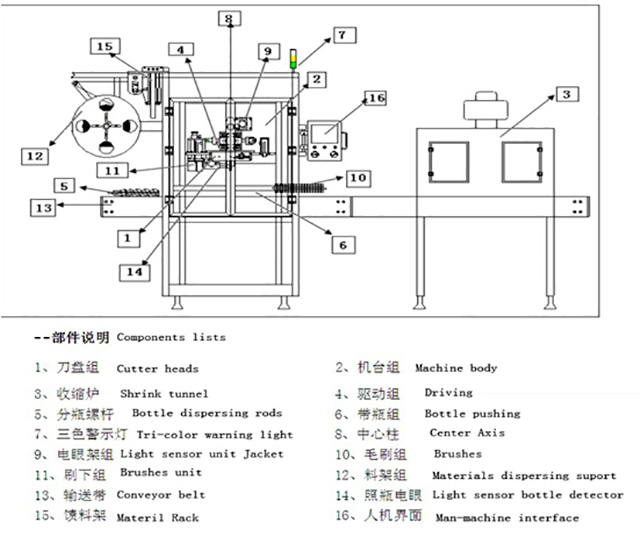

varrukamärgistusseadmete illustratsioon.jpg

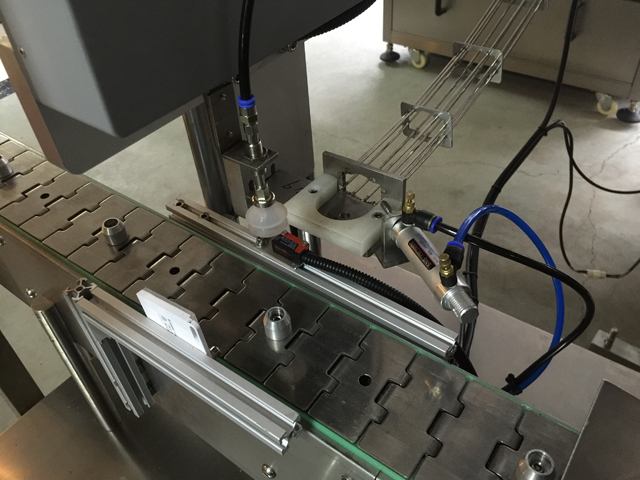

teibid kahanevad pakkimine.jpg

korkide tihendusjoon kahaneb.jpg

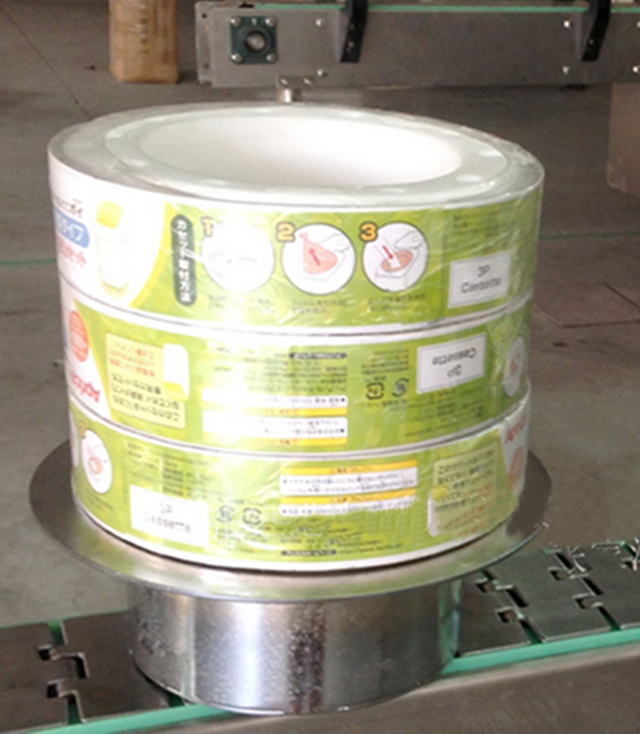

teip varruka märgistus kahanevad pakkimine.jpg

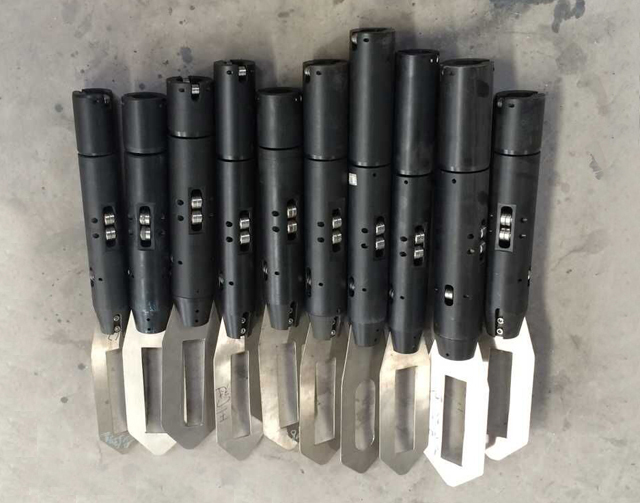

keskposti varrukate märgistamismasinad.jpg

Näidised

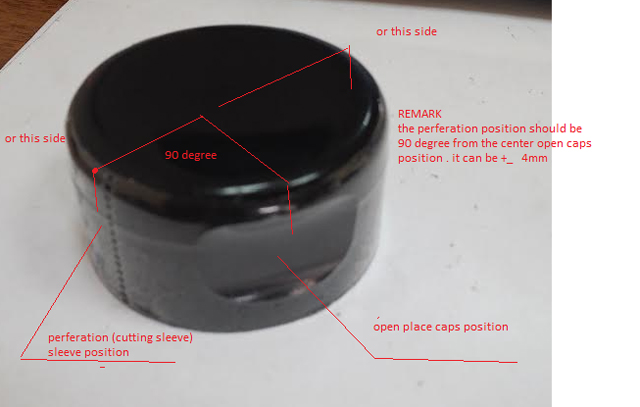

caps srink sleeve position.jpg

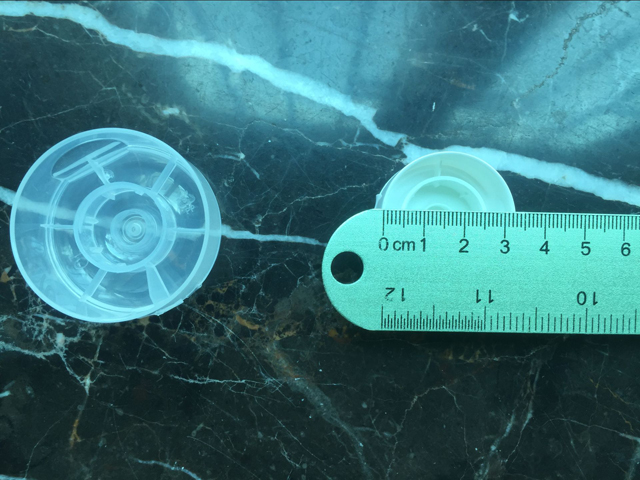

teibid kleepuvad kokkutõmbuvad varrukad.JPG

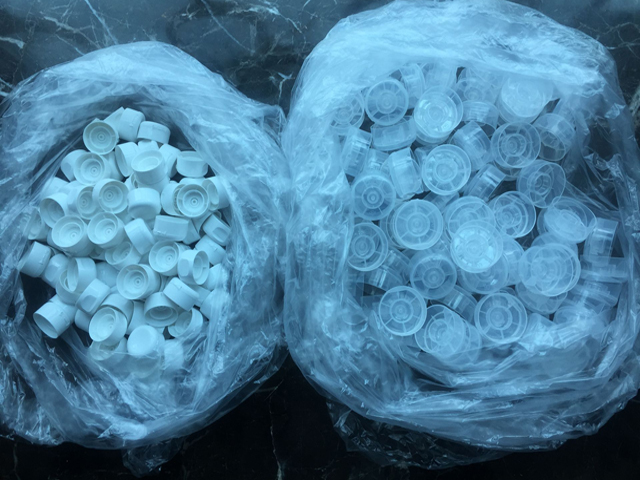

teibid proovid pärast kokkutõmbumismärgistamist.png

Automaatsete lintide söötmiskaussiga masinad

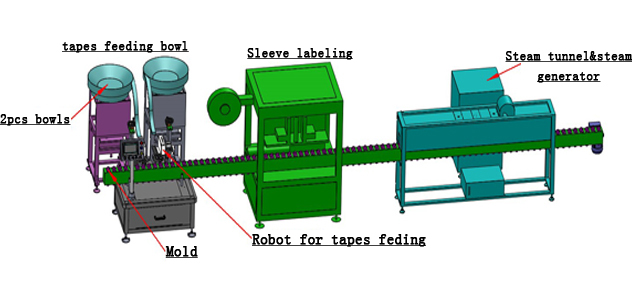

sleeve shrink automaatne teipidele.jpg

Garantii: Kogu masinale kehtib garantii 1 aasta. (Garantii alla ei kuulu probleemid, mis on põhjustatud õnnetustest, väärkasutusest, väärkasutamisest, ladustamiskahjustustest, hooletusest või seadme või selle komponentide muutmisest. Samuti ei kuulu komplekti kergesti purunev varuosa garantiis)

Paigaldamine: Kui masin on teie tehasesse jõudnud, läheb meie tehnik teie juurde, et paigaldada ja testida masinat ning koolitada teie töötaja masinaga töötama (rongi aeg sõltub teie töötajast). Kulud (lennupilet, toit, hotell, reisitasu teie riigis) peaksid olema teie kontol ja peate tasuma tehnikule 150 USD päevas. Samuti võite minna meie tehasesse koolitust tegema.

Pärast teenindust: Kui teil tekib probleem masinal, läheb meie tehnik teie juurde, et masin võimalikult kiiresti parandada. Maksumus peaks olema teie kontol (nagu ülalpool).
